Keysight S9100A 5G Многодиапазонный векторный приемопередатчик

S9100A Keysight: Многодиапазонный векторный приемопередатчик для высокообъемного тестирования 5G

S9100A Keysight technologies — это оптимизированный 5G multi-band vector transceiver, разработанный специально для высокообъемного производственного тестирования (high-volume manufacturing test) инфраструктурного оборудования 5G NR (new radio). Система S9100A представляет собой несигнальное (non-signaling) измерительное решение, которое обеспечивает необходимую масштабируемость и точность для верификации базовых станций, радиоблоков (RRH, remote radio heads) и активных антенных массивов как в суб-6 ГГц диапазоне FR1, так и в миллиметровом диапазоне FR2.

Архитектура S9100A базируется на модульной платформе PXIe (PCI eXtensions for Instrumentation), используя высокопроизводительные векторные приемопередатчики Keysight M9410A VXT. S9100A обеспечивает лучший в классе уровень РЧ-производительности (EVM и ACLR) в компактном форм-факторе, ускоряя переход от верификации проекта к крупносерийному производству.

Преимущества Keysight S9100A

Система S9100A предоставляет ключевые технические преимущества для минимизации стоимости тестирования (COT, cost of test) в условиях массового производства:

• Полный двухдиапазонный охват: S9100A в базовой конфигурации поддерживает тестирование в диапазоне FR1 от 380 МГц до 6 ГГц и в диапазоне FR2 от 24.25 ГГц до 43.5 ГГц. Такая универсальность S9100A позволяет стандартизировать тестовую платформу для всех основных частотных требований 5G NR.
• Широкая полоса сигнала: S9100A обеспечивает мгновенную полосу анализа и генерации сигналов до 1.2 ГГц (1200 МГц). Эта характеристика необходима для точного и быстрого измерения широкополосных сигналов, соответствующих 3GPP Release 15 и выше.
• Архитектура, дружественная к OTA: S9100A имеет расширяемую архитектуру, которая позволяет использовать удаленные mmWave-головки. Это позволяет избежать высоких потерь, связанных с длинными кабелями и коммутацией, обеспечивая высокую точность EVM и ACLR непосредственно в зоне OTA (over-the-air) тестирования.
• Высокая пропускная способность: Благодаря использованию платформы PXIe и оптимизированному программному обеспечению Keysight PathWave, S9100A достигает чрезвычайно высокой пропускной способности при тестировании, что критически важно для высокообъемного производства.
• Функциональность Blocker: Некоторые конфигурации S9100A (например, S9100A-007) включают возможность генерации блокирующего сигнала (Blocker). Это позволяет проводить тесты приемника (Rx) на устойчивость к помехам и селективность в соответствии с требованиями 3GPP, включая одновременную генерацию "желаемого" и "блокирующего" сигналов.

Применение Keysight S9100A

S9100A — это оптимальное решение для:

• Массовое тестирование gNB: Автоматизированная верификация приемопередатчиков базовых станций 5G NR в несигнальном режиме.
• Тестирование компонентов FR1/FR2: Быстрое тестирование РЧ-характеристик модулей, включая RRH (remote radio heads), DU (distributed units), активные антенные массивы и чипсеты.
• OTA-верификация: Проведение точных измерений в безэховых камерах благодаря архитектуре с удаленной mmWave-головой.

Комплектация Keysight S9100A

Система S9100A поставляется в различных конфигурациях для удовлетворения конкретных тестовых нужд:

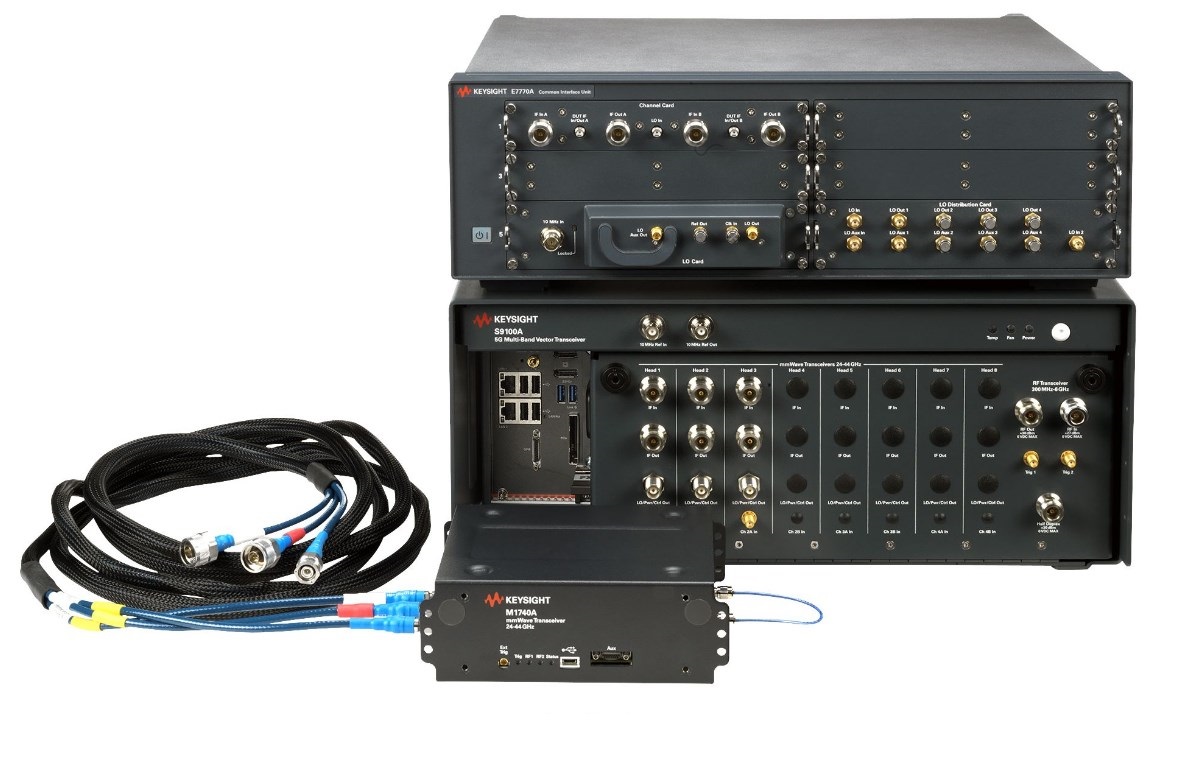

• Аппаратная база: S9100A использует модули Keysight M9410A PXIe VXT (векторный приемопередатчик), а также блок общего интерфейса E7770A Common Interface Unit (CIU), который содержит коммутацию и преобразователи для FR2 и High IF.
• Базовая конфигурация: Типичная конфигурация S9100A включает один RF-трансивер и один mmWave-трансивер, предоставляя один канал Tx и один канал Rx. Доступны конфигурации с двумя каналами (2 Tx/Rx).
• Дополнительные опции: Опции, такие как S9100A Option 007, добавляют функциональность High IF (6 – 12 ГГц) и возможность проведения тестов с блокирующим сигналом (Blocker).
• Программное обеспечение: Управление S9100A осуществляется через Keysight PathWave, совместимое со стандартами 5G NR и предназначенное для автоматизации и облачной аналитики.

Опции Keysight S9100A

Технические характеристики Keysight S9100A
