E6464A Keysight MTRX — когерентный многоканальный РЧ-комплект для Massive MIMO. Масштабируется от 8 до 64 VSA/VSG каналов. Диапазон 30 МГц – 7.25 ГГц, полоса 200 МГц. Низкий EVM (менее 0.35%) обеспечивает точность тестирования формирования луча 5G NR.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

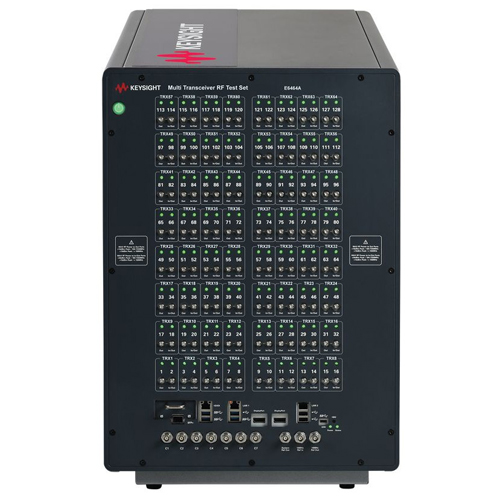

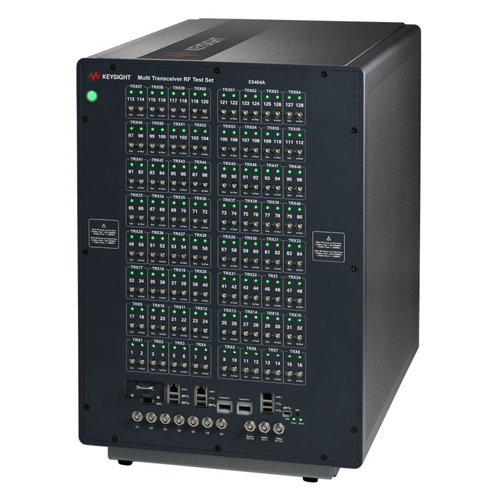

E6464A Keysight: Экспертный многоканальный радиочастотный испытательный комплект для Massive MIMO
E6464A Keysight Technologies, известный как Multi Transceiver RF Test Set (MTRX), является специализированной масштабируемой аппаратной платформой, разработанной для высокопроизводительных радиочастотных (РЧ) измерений систем MIMO (Multiple-Input Multiple-Output) и Massive MIMO в контексте развертывания 5G NR (New Radio). E6464A — это не просто прибор, а комплексное, фазо- и когерентное по времени решение, которое позволяет проводить точную оценку формирования луча (beamforming) и характеристик приемопередатчиков базовых станций.
Ключевая особенность E6464A заключается в уникальной плотности интеграции и масштабируемости каналов, необходимой для тестирования антенных решеток с большим количеством элементов. Архитектура E6464A обеспечивает одновременное функционирование до 64 когерентных VSA (Векторный Анализатор Сигналов) и до 64 когерентных VSG (Векторный Генератор Сигналов) в рамках одной системы.
Преимущества Keysight E6464A
Высокопроизводительный E6464A многоканальный радиочастотный испытательный комплект создан для решения критических проблем тестирования Massive MIMO и 5G NR в диапазоне FR1 (Frequency Range 1).
- Масштабируемость каналов: Базовая конфигурация E6464A начинается с 8 каналов и может быть гибко расширена до 64 полностью когерентных приемопередающих каналов. Это делает E6464A идеальным решением для тестирования антенных решеток 8x8, 32x32 и даже 64x64.
- Широкий частотный диапазон: E6464A обеспечивает охват частот от 30 МГц до 7.25 ГГц, что полностью покрывает все основные используемые в настоящее время диапазоны 5G NR FR1.
- Высокая чистота сигнала: Максимальная РЧ-полоса пропускания составляет 200 МГц, позволяя анализировать агрегированные несущие. Исключительная производительность E6464A подтверждается типовым низким значением EVM (величина вектора ошибок) менее 0.35% для сигналов 5G NR, что гарантирует высочайшую достоверность измерений.
- Когерентность: Платформа E6464A поддерживает точную фазовую и временную когерентность между всеми VSG и VSA каналами. Это абсолютно необходимо для корректного тестирования алгоритмов формирования луча и функций предусиления цифрового сигнала.
Применение Keysight E6464A
E6464A Multi Transceiver RF Test Set используется разработчиками и производителями сетевого оборудования для решения следующих задач:
- Тестирование формирования луча: Комплексная оценка характеристик beamforming и производительности Massive MIMO базовых станций (BS).
- Измерение параметров приемопередатчиков: Анализ параметров передатчика (мощность, ACLR — коэффициент утечки мощности в соседний канал, SEM — маска спектра излучения) и приемника (чувствительность, блокирование).
- Разработка и верификация RU (Radio Unit): Тестирование радиочастотных блоков Open RAN (O-RAN) с большим количеством антенн.
- Имитация сценариев: Проведение сквозных тестов Massive MIMO с использованием цифровой матрицы взвешивания сигналов, интегрированной в E6464A.
Комплектация Keysight E6464A
E6464A поставляется как системное решение, основанное на модульном принципе.
- Аппаратное обеспечение: Основная аппаратная платформа E6464A с набором модулей приемопередатчиков VSA/VSG (в конфигурации от 8 до 64 пар). E6464A имеет необходимый коммутационный матричный блок для обеспечения когерентности.
- Программное обеспечение: Управление и анализ данных осуществляются через программные платформы Keysight PathWave или Keysight Wireless Analyzer WaveJudge, которые обеспечивают конфигурацию сигналов VSG и анализ измерений VSA, включая работу с открытым форматом файлов IQ (In-phase/Quadrature).
Технические характеристики Keysight E6464A
| Наименование характеристики | Описание |
|---|---|
| В комплекте с программным обеспечением для генерации и анализа сигналов: | Нет |
| Форм-фактор: | Настольный |
| Максимальная ширина полосы пропускания РЧ: | 200 МГц |
| Стандарты тестирования: | Тестирование радиочастот Massive MIMO на базе 5G BS |
| Типы тестов: |
Фазированная решетка RF Массовое тестирование MIMO |
| В комплекте с программным обеспечением: | Нет |
| Диапазон частот: |
30 МГц – 450 МГц 450 МГц – 3 ГГц 450 МГц – 7.25 ГГц |
| Максимальная частота: | 7.25 ГГц |
| Максимальное количество приемопередатчиков: | 64 |
| Количество приемопередатчиков: |
8 16 24 32 40 48 56 64 |
| Тестовый домен: | Производительность |
| Тип: | Тестовый набор для нескольких приемопередатчиков RF |
