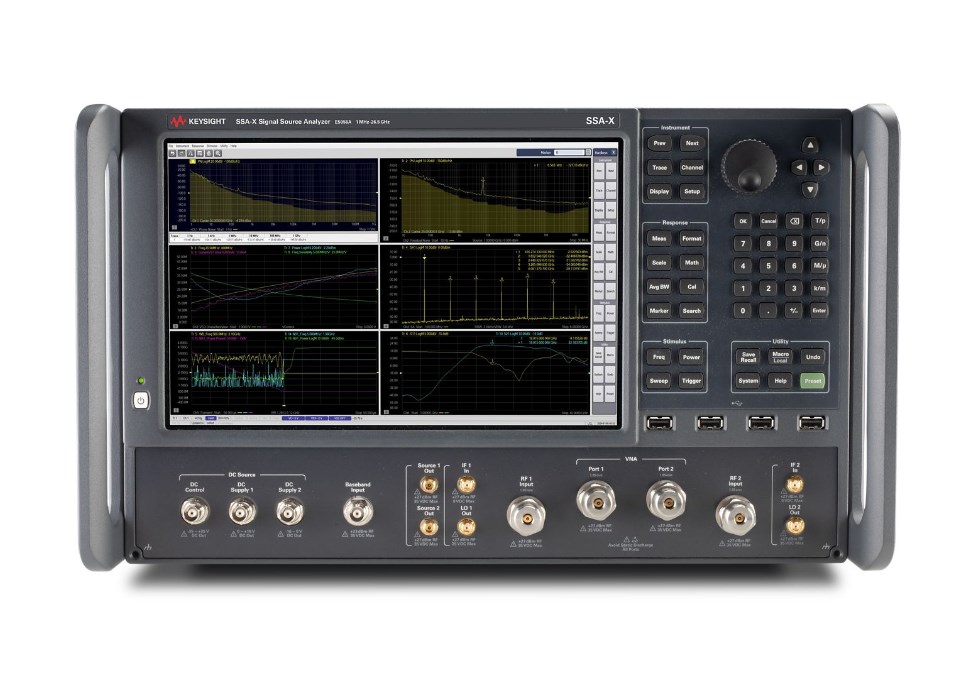

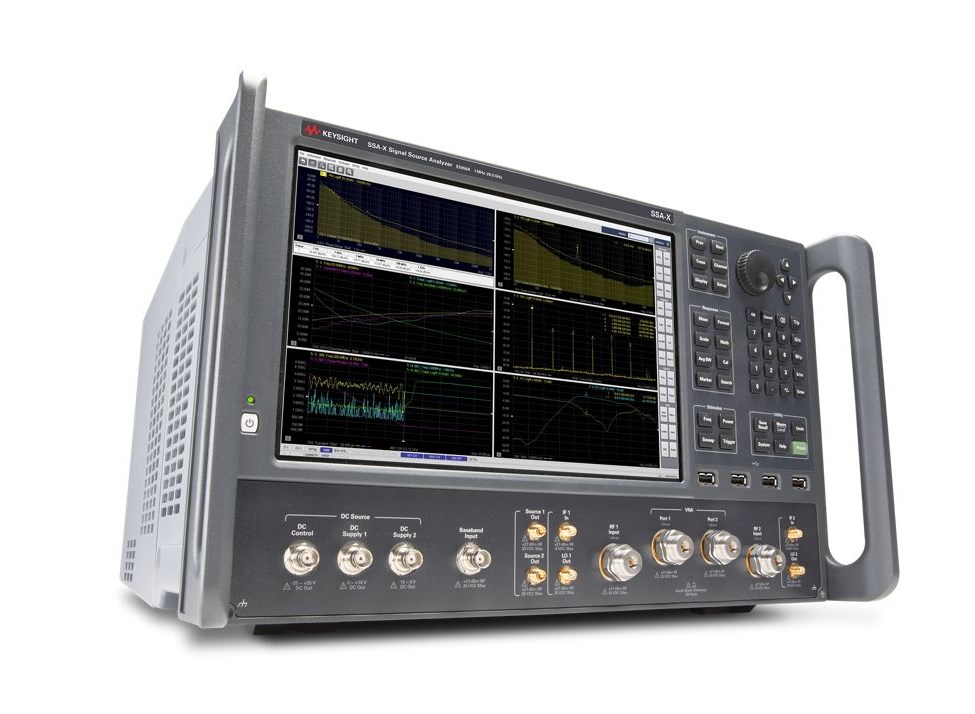

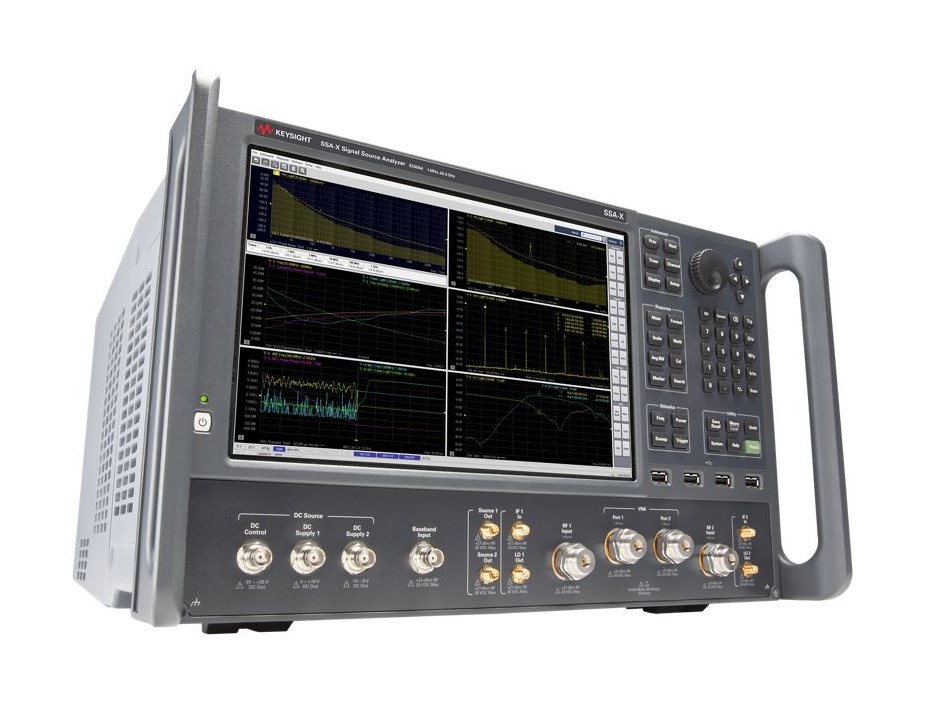

Keysight E5056A SSA-X Анализатор источника сигнала

Keysight E5056A SSA-X: Исключительная точность до 26.5 Гигагерц

E5056A Анализатор источника сигнала от Keysight Technologies представляет собой универсальное, высокопроизводительное решение, специально разработанное для точного анализа характеристик радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) источников сигнала в диапазоне частот до 26.5 Гигагерц. Модель Keysight E5056A SSA-X обеспечивает бескомпромиссную чистоту измерений, что делает ее незаменимой в разработке высокостабильных систем, таких как современные коммуникационные сети, спутниковая связь, радары и высокоскоростные цифровые системы. Анализатор источника сигнала E5056A SSA-X — это выбор инженеров, которым требуется экспертная достоверность данных.

Преимущества Keysight E5056A

Приобретение анализатора E5056A SSA-X дает разработчикам неоспоримые технологические преимущества:

• E5056A Сверхнизкий уровень шума: В основе прибора лежит двухпортовая архитектура, использующая запатентованный метод взаимной корреляции (Кросс-Корреляция). Эта технология эффективно подавляет собственный шум измерительного тракта, обеспечивая рекордную чувствительность фазового шума, которая достигает типового значения минус 171 дБн/Гц при несущей 16 Гигагерц и отстройке 1 Мегагерц. Такая чувствительность позволяет точно характеризовать источники с минимальным уровнем шума.
• Широкий частотный охват: Диапазон входных частот от 1 Мегагерц до 26.5 Гигагерц идеально подходит для широкого спектра приложений в микроволновом диапазоне. Диапазон анализа отстроек частоты от 1 миллигерца (1 мГц) до более 1 Гигагерца обеспечивает полное и детальное исследование шумового профиля источника.
• Многофункциональность в одном корпусе: E5056A SSA-X — это интегрированный комплекс, способный измерять не только абсолютный и остаточный фазовый шум, но также амплитудный шум и базовый шум. Кроме того, он выполняет быстрый анализ переходных процессов (Транзиенты) по частоте, фазе и мощности.
• Полная характеризация генераторов: Прибор оснащен встроенными, низкошумящими источниками постоянного тока — двумя независимыми каналами питания и управления. Это позволяет проводить удобную и точную характеризацию генераторов, управляемых напряжением (Генераторы, управляемые напряжением), и цепей фазовой автоподстройки частоты, устраняя влияние внешних блоков питания.
• Расширенные измерительные возможности: С помощью дополнительных опций E5056A SSA-X может проводить анализ джиттера (дрожания тактового сигнала) с помощью программного обеспечения, а также выполнять функции векторного сетевого анализа (Векторный сетевой анализатор).
• Экспертное программное обеспечение: Современный, интуитивно понятный графический интерфейс пользователя и мультиоконное отображение данных значительно сокращают время на настройку и анализ, повышая эффективность работы инженера-исследователя.

Применение Keysight E5056A

Анализатор E5056A SSA-X является стандартом измерения в следующих ключевых областях:

• Радиолокация и оборона: Тестирование синтезаторов частоты и гетеродинов, где чистота сигнала прямо влияет на точность и дальность действия радаров.
• Беспроводная связь: Разработка и верификация генераторов для базовых станций, работающих в СВЧ-диапазонах, включая стандарты пятого поколения.
• Спутниковая связь: Анализ стабильности и шума спутниковых транспондеров и наземных приемных систем.
• Производство компонентов: Контроль качества и разработка активных и пассивных компонентов с измерением их остаточного шума.

Комплектация Keysight E5056A

Типовая комплектация анализатора E5056A SSA-X обеспечивает полную готовность прибора к высокоточным измерениям:

• Основной измерительный блок Keysight E5056A SSA-X Анализатор источника сигнала (1 МГц – 26.5 ГГц).
• Кабель питания.
• Набор кабелей для интерфейсов (сетевой, универсальная последовательная шина, интерфейс общего назначения для измерительных приборов).
• Руководство по эксплуатации и технические справочники.
• Базовое программное обеспечение для управления.
• Сертификат о калибровке.

Опции Keysight E5056A

Технические характеристики Keysight E5056A
