Keysight E5045A PN3 Анализатор источника сигнала

Keysight E5045A PN3: Эталон точности и стабильности в диапазоне до 7 ГГц

E5045A PN3 Анализатор источника сигнала от Keysight Technologies (ранее Agilent Technologies) – это высокоинтегрированное двухканальное измерительное решение, разработанное для инженеров, чья деятельность связана с разработкой и тестированием радиочастотных (РЧ) систем. Keysight E5045A PN3 обеспечивает выдающуюся точность и скорость измерений основных характеристик источников сигнала в диапазоне частот от 5 МГц до 7 ГГц (с внешними опорными сигналами; от 1 МГц с внутренними). Анализатор источника сигнала E5045A PN3 является необходимым инструментом для глубокой характеризации генераторов, синтезаторов частоты и резонаторов, используемых в современных системах связи, беспроводных технологиях и радиолокации, где спектральная чистота является критической.

Преимущества Keysight E5045A

Выбор анализатора E5045A PN3 обусловлен рядом технических преимуществ, которые обеспечивают превосходство в проектировании высокопроизводительных систем:

• Высочайшая чувствительность фазового шума (PN): Благодаря применению передовой корреляционной методики, E5045A PN3 достигает уровня чувствительности, позволяющего измерять даже самые низкошумящие источники. Это обеспечивает высокую точность при измерении абсолютного фазового шума (Absolute Phase Noise) и аддитивного фазового шума (Additive Phase Noise) усилителей, смесителей и других активных компонентов.
• Широкий диапазон анализа отстроек: Прибор позволяет анализировать фазовый шум в диапазоне отстроек частоты от 0,01 Гц до 100 МГц, что дает инженерам полную картину шумовых характеристик источника — от фликкер-шума (1/f) вблизи несущей до широкополосного шума.
• Встроенная система для VCO/PLL: Keysight E5045A PN3 имеет интегрированные два программируемых низкошумящих источника питания постоянного тока (DC supplies) с параметрами до 15 В и током до 500 мА, а также три низкошумящих источника настроечного напряжения в диапазоне от -5 В до +20 В. Эта интеграция позволяет проводить автоматизированную, быструю и точную характеризацию генераторов, управляемых напряжением (VCO), и петель фазовой автоподстройки частоты (PLL, Phase-Locked Loop), включая измерение коэффициента преобразования (Kvco) и стабильности.
• Многофункциональный анализ: Помимо измерений фазового шума (PN) и амплитудного шума (AM noise), анализатор источника сигнала E5045A PN3 способен измерять частотные и мощностные переходные процессы (транзиенты) с высоким разрешением, а также проводить анализ модуляции и временной стабильности.
• Эксплуатационные характеристики: Диапазон входной мощности составляет от -15 дБм до +20 дБм при уровне повреждения меньше или равно 26 дБм. Вес прибора составляет около 10 кг, что подтверждает его компактность.
• Интерфейсы: Поддержка стандартных промышленных интерфейсов, таких как LAN (VXI-11), USBTMC (USB Test and Measurement Class) и опционально GPIB (General Purpose Interface Bus), гарантирует простую интеграцию в автоматизированные тестовые комплексы (АТК).

Применение Keysight E5045A PN3

Анализатор источника сигнала E5045A PN3 является ключевым измерительным инструментом в следующих высокотехнологичных областях:

• Разработка телекоммуникационных систем: Тестирование и оптимизация опорных генераторов для мобильной связи, включая 4G и ранние этапы 5G, а также для систем Wi-Fi и Bluetooth.
• Проектирование РЧ-модулей: Детальная характеризация VCO, кварцевых генераторов и синтезаторов для обеспечения соответствия строгим требованиям по джиттеру и шуму.
• Аэрокосмическая отрасль: Контроль качества РЧ-источников, где долговременная стабильность и низкий фазовый шум критически важны.
• Производственный контроль: Быстрое, автоматизированное тестирование больших объемов РЧ-компонентов на конвейере.

Комплектация Keysight E5045A

Стандартная комплектация анализатора E5045A PN3 включает все необходимые элементы для начала работы:

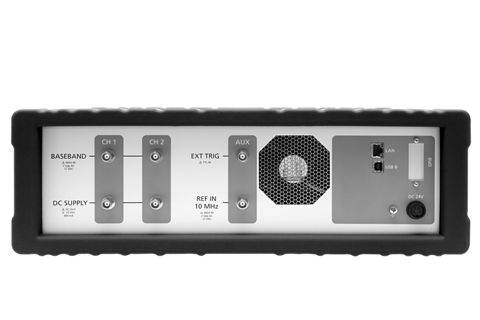

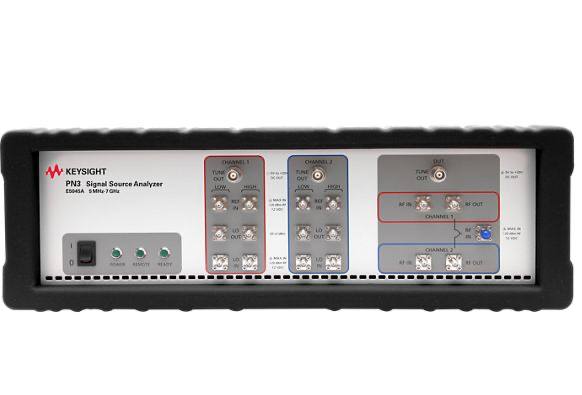

• Основной измерительный блок Keysight E5045A PN3 Анализатор источника сигнала (диапазон 5 МГц – 7 ГГц).
• Кабель питания и соответствующие региональные адаптеры.
• Интерфейсные кабели (LAN и USB).
• Программное обеспечение для удаленного графического интерфейса пользователя (GUI) и драйверы.
• Руководства по эксплуатации и техническая документация.
• Калибровочный сертификат.
