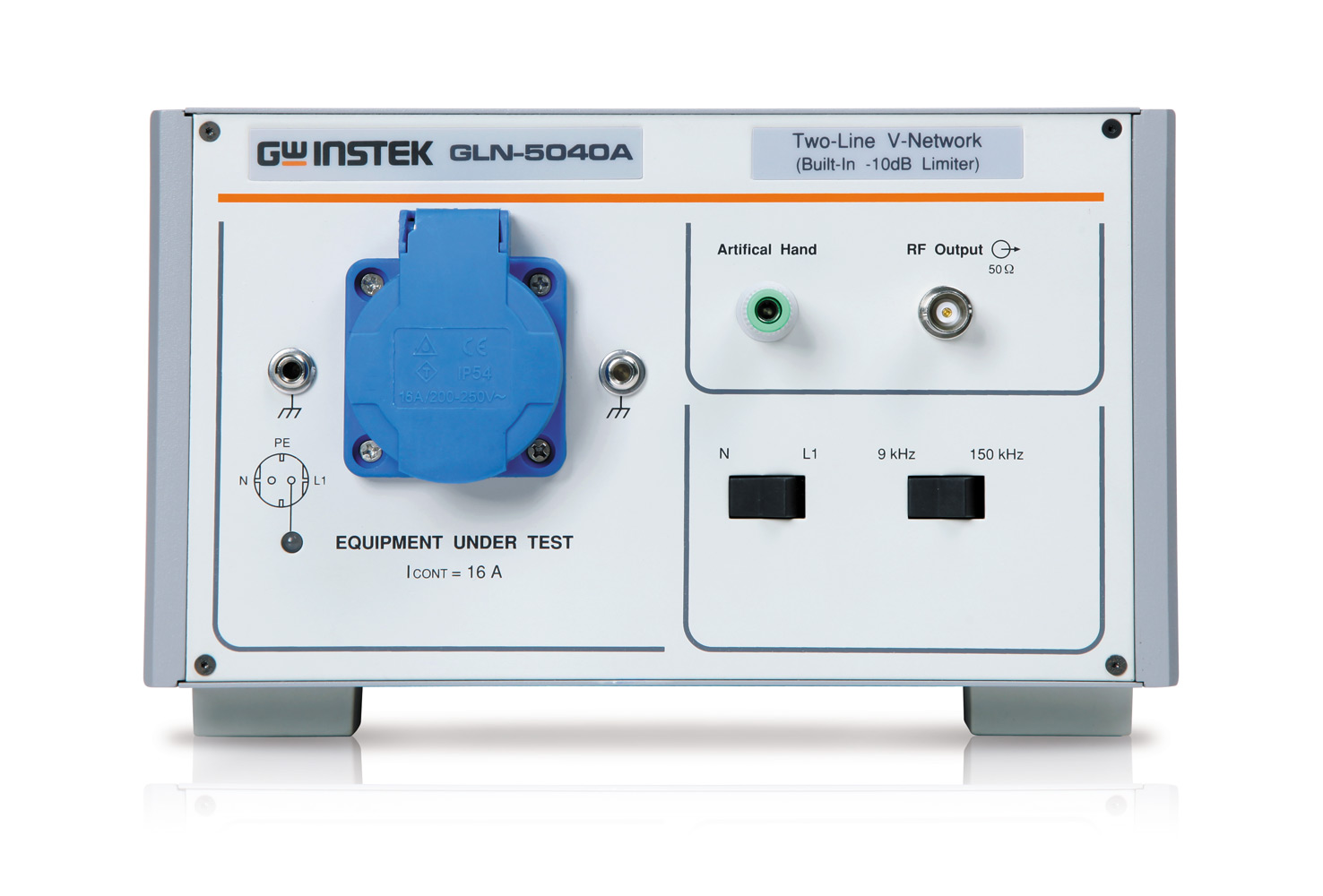

Эквивалент сети GW Instek GLN-5040A
GW Instek GLN-5040A — это двухлинейный V-образный эквивалент сети (LISN - Line Impedance Stabilization Network), разработанный для проведения точных и достоверных измерений кондуктивных электромагнитных помех (EMI) от однофазных устройств. Этот прибор является неотъемлемым инструментом для предварительных испытаний на ЭМС, позволяя разработчикам и инженерам выявлять и устранять проблемы с помехами на ранних стадиях проектирования продукции.
Прибор обеспечивает стабильный и нормированный импеданс для тестируемого оборудования (EUT) в диапазоне частот от 9 кГц до 30 МГц, в полном соответствии со стандартом CISPR 16-1-2. GLN-5040A эффективно изолирует EUT от помех со стороны питающей сети и, наоборот, направляет генерируемые устройством помехи на измерительный приемник или анализатор спектра для их последующего анализа. Встроенные функции, такие как ограничитель переходных процессов, аттенюатор и переключаемый ФВЧ, надежно защищают измерительное оборудование.
Ключевые преимущества и особенности GLN-5040A
Основным достоинством GLN-5040A является его многофункциональность и соответствие строгим международным стандартам. Устройство оснащено функцией "искусственная рука", которая имитирует влияние руки оператора при тестировании ручных электроинструментов. Встроенный переключаемый ФВЧ (9 кГц и 150 кГц) и аттенюатор на 10 дБ предотвращают перегрузку входа чувствительных измерительных приборов. Стандартный выходной разъем BNC с импедансом 50 Ом гарантирует легкое сопряжение с любыми анализаторами спектра и приемниками ЭМП. Прибор обеспечивает не только надежные измерения, но и безопасность благодаря четким указаниям по заземлению.
Спецификация GW Instek GLN-5040A
| Параметр | Значение |
|---|---|
| Диапазон частот | 9 кГц – 30 МГц |
| Импеданс | (50 мкГн + 5 Ом) || 50 Ом |
| Максимальный рабочий ток | 16 А |
| Напряжение в сети (AC) | 0 – 240 В, 50/60 Гц |
| Напряжение в сети (DC) | 0 – 50 В |
| Выходной разъем | BNC (female), 50 Ом |
| Функция "Искусственная рука" | Да (сеть 510 Ом + 220 пФ) |
| Встроенный аттенюатор | 10 дБ (фиксированный) |
| Встроенный ФВЧ | Переключаемый: 9 кГц / 150 кГц |
| Соответствие стандартам | CISPR 16-1-2, EN 61010, EN 61326 |
| Диапазон рабочих температур | +5 °C ... +45 °C |
| Габаритные размеры (Ш х В х Г) | 338 x 237 x 133 мм |
| Вес | Приблизительно 7.7 кг |
