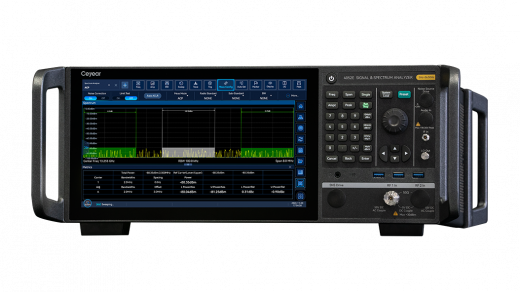

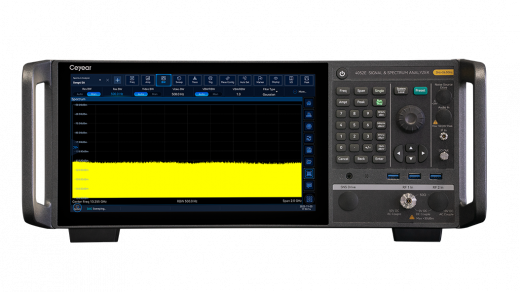

Ceyear 4052E Анализатор спектра и сигналов

4052E Ceyear: Универсальное решение для К-диапазона.

4052E — это флагманский анализатор спектра и сигналов серии Ceyear 4052, специально разработанный для точных и надёжных измерений в расширенном микроволновом диапазоне до 26,5 ГГц. Артикул 4052E представляет собой критически важный инструмент для инженеров, чья работа охватывает тестирование систем спутниковой связи, радиолокационных комплексов и высокоскоростных беспроводных технологий, включая 5G и 6G (в исследовательских полосах). Прибор Ceyear 4052E обеспечивает максимальную достоверность результатов, что является основой для экспертности в области СВЧ-разработок. Высокий частотный предел модели 4052E позволяет работать вплоть до K-диапазона, что выделяет анализатор 4052E среди аналогичных приборов.

Преимущества Ceyear 4052E

Анализатор спектра и сигналов Ceyear 4052E предлагает сочетание широкого частотного охвата и выдающихся метрологических характеристик, общих для всей серии Ceyear 4052:

• Ключевое преимущество 4052E заключается в его способности анализировать сигналы от 2 Гц до 26,5 ГГц. Этот диапазон полностью покрывает Ku- и K-диапазоны частот, что необходимо для тестирования бортовых и наземных систем спутниковой связи, а также большинства современных военных и аэрокосмических радаров.
• Прибор 4052E обеспечивает отличный Displayed Average Noise Level (DANL, уровень собственных шумов). Типичный DANL с опциональным предусилителем сохраняет значения, характерные для серии Ceyear 4052 (до -167 дБм/Гц при 1 ГГц). Наряду с этим, исключительный Single-Sideband Phase Noise (SSB фазовый шум) на уровне -122 дБн/Гц (при отстройке 10 кГц от несущей 1 ГГц) гарантирует, что собственные шумы прибора 4052E не маскируют анализируемый сигнал.
• Стандартная полоса анализа (Analysis Bandwidth) в Ceyear 4052E составляет 10 МГц. Однако, благодаря возможности опционального расширения до 1,2 ГГц (опция H38-1200), 4052E трансформируется в мощный VSA (Vector Signal Analyzer). Эта функциональность незаменима для захвата и анализа широкополосных, импульсных и цифровых сигналов, включая точное измерение EVM (Error Vector Magnitude).
• Поддержка опции Real-Time Spectrum Analysis (RTSA) в 4052E позволяет инженерам эффективно обнаруживать и анализировать быстротечные события и скачкообразные по частоте сигналы (например, в системах РЭБ). Скорость анализа гарантирует высокую Probability of Intercept (POI, вероятность перехвата).

Применение Ceyear 4052E

Анализатор спектра и сигналов Ceyear 4052E является ключевым инструментом для проведения экспертных измерений в следующих областях:

• Спутниковая и Микроволновая Связь: Тестирование компонентов и подсистем, работающих на частотах до 26,5 ГГц. В частности, 4052E применяется для проверки усилителей, частотных преобразователей и антенных фидеров.
• Радиолокационные Системы: Детальный анализ импульсных характеристик радаров, включая измерение параметров импульса и анализ внутриимпульсной модуляции.
• Научно-исследовательские Разработки: Высокоточная оценка нелинейных характеристик (TOI, Third-Order Intercept), а также опциональное измерение коэффициента шума (NF, Noise Figure) в СВЧ-схемах.
• Тестирование 5G/6G: Анализ сигналов в новых полосах частот (миллиметровый диапазон) в исследовательских лабораториях.

Комплектация Ceyear 4052E

Стандартная поставка анализатора 4052E включает все необходимое для начала работы, обеспечивая доверие к производителю:

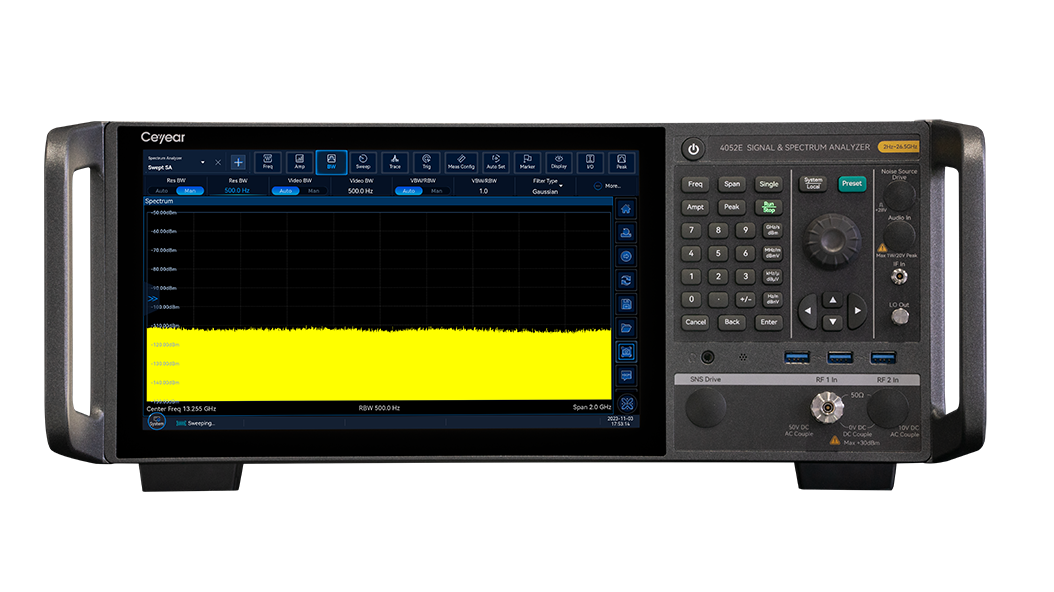

• Ceyear 4052E — основной блок анализатора спектра и сигналов.
• Сетевой кабель питания.
• Техническая документация и руководство пользователя.
• Интерфейсные кабели (LAN, USB) для интеграции в автоматизированные измерительные стенды.
