Флагманский анализатор AT4052F объединяет прецизионную НЧ-метрологию и СВЧ-анализ до 40 ГГц в синхронизированную систему. Предназначен для метрологического обеспечения космических компонентов, разработки систем РЭБ нового поколения, исследований терагерцовой электроники и комплексных испытаний критически важной радиоэлектронной аппаратуры.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

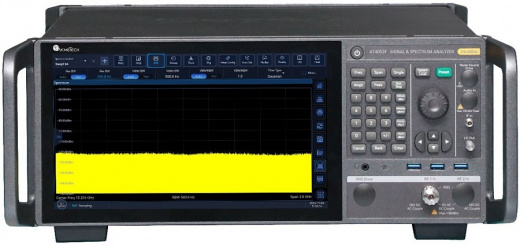

Анализатор спектра и сигналов AkmeTech AT4052F: единое измерительное пространство от 2 Гц до 40 ГГц.
Анализатор спектра и сигналов AkmeTech AT4052F представляет собой флагманскую универсальную измерительную систему, достигшую предельного для серийных гибридных приборов частотного рубежа — 40 ГГц, при сохранении способности анализировать сигналы с частотой от 2 Гц. Модель AT4052F является результатом конвергенции технологий точной низкочастотной метрологии и передовых решений для миллиметрового диапазона. Конструкция AT4052F реализована как система-в-системе, где независимые высокоточные измерительные движки для инфранизких (2 Гц — 1 ГГц) и сверхвысоких (1 ГГц — 40 ГГц) частот объединены единой платформой синхронизации, управления и обработки данных. Анализатор AT4052F создан для национальных метрологических институтов, центров коллективного пользования научным оборудованием и ведущих разработчиков космических и оборонных радиоэлектронных систем, где требуется бескомпромиссная точность и полнота контроля во всем частотном спектре.
Преимущества AkmeTech AT4052F
- Анализатор AT4052F предлагает создание единого, метрологически аттестованного измерительного пространства от постоянного тока до Q/V-диапазонов спутниковой связи (33-50 ГГц, анализ гармоник и интермодуляции). Это позволяет не только наблюдать, но и количественно моделировать влияние сверхмедленных дрейфов параметров, низкочастотных шумов и переходных процессов на стабильность и чистоту спектра высокочастотных сигналов.
- Система синхронизации с джиттером менее 100 фемтосекунд обеспечивает абсолютную временную корреляцию измерений между движками, что критично для анализа причинно-следственных связей в сложных системах.
- Интегрированная среда разработки с поддержкой Python и MATLAB позволяет создавать пользовательские алгоритмы обработки, охватывающие все девять декад частотного диапазона AT4052F.
- Благодаря модульной конструкции с жидкостным охлаждением и резервированием ключевых узлов, система AT4052F обладает рекордным для своего класса средним временем наработки на отказ (MTBF), что делает ее пригодной для интеграции в непрерывные производственные и испытательные циклы.
Комплектация AkmeTech AT4052F
Поставка анализатора AT4052F осуществляется как индивидуальный инжиниринговый проект. Базовый конфигурационный пакет включает: главный стоечный корпус (8U) с установленными НЧ и ВЧ движками, систему термостабилизации, полный комплект калиброванных датчиков и преобразователей (дифференциальные пробники, токовые клещи, коаксиально-волноводные переходы WR-22), первичный эталонный калибратор, бессрочную лицензию на базовое ПО с открытым API. Конфигурация уточняется и дополняется в рамках технического задания: возможна интеграция дополнительных модулей (например, для анализа целостности цифровых шин), заказ специализированных программных пакетов для стандартов связи (DVB-S2X, 5G Advanced) или поставка в составе автоматизированного роботизированного испытательного стенда.
Применение AkmeTech AT4052F
Анализатор AT4052F находит стратегическое применение в проектах, определяющих технологический суверенитет.
- Прибор AT4052F является основным инструментом для метрологического обеспечения и испытаний компонентов космических аппаратов, где необходимо контролировать влияние низкочастотных флуктуаций системы электропитания на параметры малошумящих усилителей и источников сигналов в Q/V-диапазонах.
- Он используется для комплексной диагностики и валидации систем радиоэлектронной борьбы нового поколения, способных генерировать сложно-модулированные помехи, привязанные к тактовым частотам цифровых процессоров.;
- Модель AT4052F незаменима при разработке систем терагерцовой и фотонной обработки сигналов, где требуется сопоставление управляющих оптических импульсов с радиочастотным откликом.
- В фундаментальных исследованиях прибор AT4052F применяется для изучения квантовых метаматериалов, анализа шумовых характеристик криогенных электронных схем и в экспериментах по управляемому термоядерному синтезу для корреляции данных магнитных датчиков и СВЧ-диагностики плазмы.
Технические характеристики AkmeTech AT4052F
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 2 Гц – 40 ГГц |
| Полоса анализа | 10 МГц (стандарт) до 1,2 ГГц (опционально) |
| Фазовый шум | −122 дБс/Гц (1 ГГц несущая при отстройке 10 кГц) |
| Уровень собственных шумов (DANL) | до −160 дБм/Гц (с предусилителем и шумоподавлением) |
| Амплитудная точность | ±0,4 дБ (≤ 8 ГГц) |
| Анализ спектра в реальном времени | до 400 МГц RTBW, скорость обновления до 1,5 млн спектров/с |
| Запись сигналов | до 1,2 ГГц ширины полосы, встроенный SSD до 4 ТБ |
| Интерфейсы | 10 GbE, оптический IQ порт (MPO), USB 3.0, GPIB |
| Габариты | 475 × 193 × 560 мм, масса ≈ 25 кг |
| Совместимость | Совместимость с внешними регистраторами данных серии 4712 и импульсными генераторами шума любого производителя (Акметех, Keysight, Rohde&Schwarz, Noisecom, Ceyear) и SMART-генераторами серии1661хх |
