Анализатор AT4052E — уникальная гибридная система для корреляции низко- и высокочастотных процессов. Диапазон от 2 Гц до 26,5 ГГц с раздельными оптимизированными трактами. Решает задачи полного цикла ЭМС, отладки АФАР, тестирования спутниковой полезной нагрузки и диагностики квантовых вычислителей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

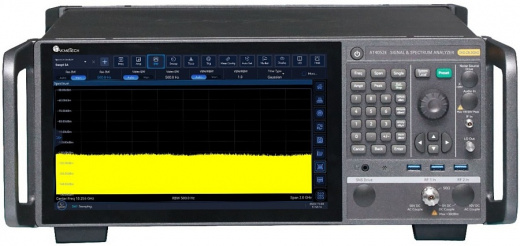

Анализатор спектра и сигналов AkmeTech AT4052E: синхронный анализ от 2 Гц до 26,5 ГГц для комплексной диагностики систем.
Анализатор спектра и сигналов AkmeTech AT4052E представляет собой элитную универсальную измерительную систему, устанавливающую новый стандарт для гибридных измерений в беспрецедентно широком диапазоне от 2 Гц до 26,5 ГГц. Модель AT4052E создана для решения наиболее сложных кросс-дисциплинарных задач, где необходимо коррелировать процессы, происходящие в цепях питания и управления, с высокочастотными характеристиками радиоэлектронных систем, включая оборудование миллиметрового диапазона. Конструкция AT4052E реализована на основе двух полностью независимых и оптимизированных измерительных трактов — сверхнизкочастотного и СВЧ, интегрированных в единую управляющую платформу. Анализатор AT4052E предназначен для передовых исследовательских центров, государственных испытательных лабораторий и корпораций, разрабатывающих комплексные радиоэлектронные системы для аэрокосмической, оборонной и телекоммуникационной отраслей.
Преимущества AkmeTech AT4052E
- Анализатор AT4052E предлагает возможность проведения синхронных, временно-коррелированных измерений в диапазоне, охватывающем девять десятичных порядков по частоте. Это позволяет напрямую выявлять причинно-следственные связи между низкочастотными модулирующими процессами (помехи в шинах питания, цифровые тактовые сигналы, механические резонансы) и их проявлением в высокочастотном излучении устройства, вплоть до Ка-диапазона.
- Раздельные, метрологически аттестованные тракты гарантируют максимальную точность в каждой из областей без взаимных компромиссов.
- Широкая полоса 10 МГц обеспечивает детальный анализ широкополосных и импульсных сигналов современных радиолокационных и спутниковых систем.
- Встроенные расширенные средства математической обработки, включая кросскорреляционный анализ между каналами, позволяют автоматизировать поиск и классификацию сложных помех.
- Надежность AT4052E обеспечивается блочной конструкцией, системой прецизионного термостатирования и резервированным питанием, что делает прибор готовым к круглосуточной работе в ответственных испытательных комплексах.
Комплектация AkmeTech AT4052E
Поставка анализатора AT4052E осуществляется как комплексное решение. Стандартная базовая комплектация включает: основной прибор с установленными НЧ и СВЧ модулями, комплект высококачественных щупов (дифференциальные, токовые, коаксиальные с соединителями 2,92 мм), эталонный источник калибровочных сигналов для обоих диапазонов, полный набор конструкторской и эксплуатационной документации, лицензию на комплексное программное обеспечение с инструментами синхронного анализа. Опциональная конфигурация формируется под задачи заказчика и может включать: дополнительные сменные модули (например, с повышенной полосой захвата), программные пакеты для анализа специфических стандартов (5G NR FR2, SATCOM), специализированные датчики поля, а также систему автоматизированного управления измерениями и генерации протоколов.
Применение AkmeTech AT4052E
Анализатор AT4052E находит стратегическое применение в областях, где цена ошибки измерений исключительно высока.
- Прибор AT4052E является незаменимым инструментом для полного цикла испытаний на электромагнитную совместимость (ЭМС) критически важных систем: от анализа всплесков в цепях 400 Гц бортовой сети летательных аппаратов до измерения паразитных излучений на гармониках в Ка-диапазоне.
- Он используется для углубленной диагностики и отладки активных фазированных антенных решеток (АФАР), где необходимо сопоставлять цифровые сигналы управления фазовращателями с диаграммой направленности и спектром выходного сигнала.
- В спутникостроении AT4052E применяется для комплексного тестирования полезной нагрузки, совмещая анализ модулирующих видеосигналов с измерениями параметров высокочастотного тракта.
- Модель AT4052E также востребована при разработке квантовых процессоров для контроля целостности управляющих импульсов и паразитных излучений, влияющих на кубиты.
Технические характеристики AkmeTech AT4052E
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 2 Гц – 26,5 ГГц |
| Полоса анализа | 10 МГц (стандарт) до 1,2 ГГц (опционально) |
| Фазовый шум | −122 дБс/Гц (1 ГГц несущая при отстройке 10 кГц) |
| Уровень собственных шумов (DANL) | до −160 дБм/Гц (с предусилителем и шумоподавлением) |
| Амплитудная точность | ±0,4 дБ (≤ 8 ГГц) |
| Анализ спектра в реальном времени | до 400 МГц RTBW, скорость обновления до 1,5 млн спектров/с |
| Запись сигналов | до 1,2 ГГц ширины полосы, встроенный SSD до 4 ТБ |
| Интерфейсы | 10 GbE, оптический IQ порт (MPO), USB 3.0, GPIB |
| Габариты | 475 × 193 × 560 мм, масса ≈ 25 кг |
| Совместимость | Совместимость с внешними регистраторами данных серии 4712 и импульсными генераторами шума любого производителя (Акметех, Keysight, Rohde&Schwarz, Noisecom, Ceyear) и SMART-генераторами серии1661хх |
