Agilent E4407B — незаменимый прибор для инженеров в сфере СВЧ. Охватывает диапазон от 9 кГц до 26,5 ГГц, обеспечивая скорость развертки от 1 мс. Проверенное демо-решение для точного спектрального анализа систем связи и радиолокации
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

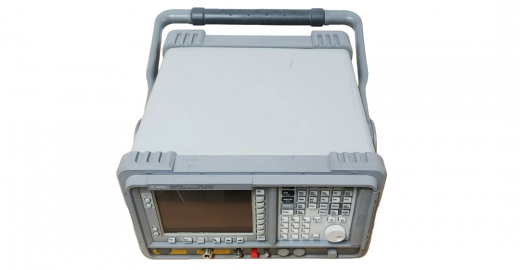

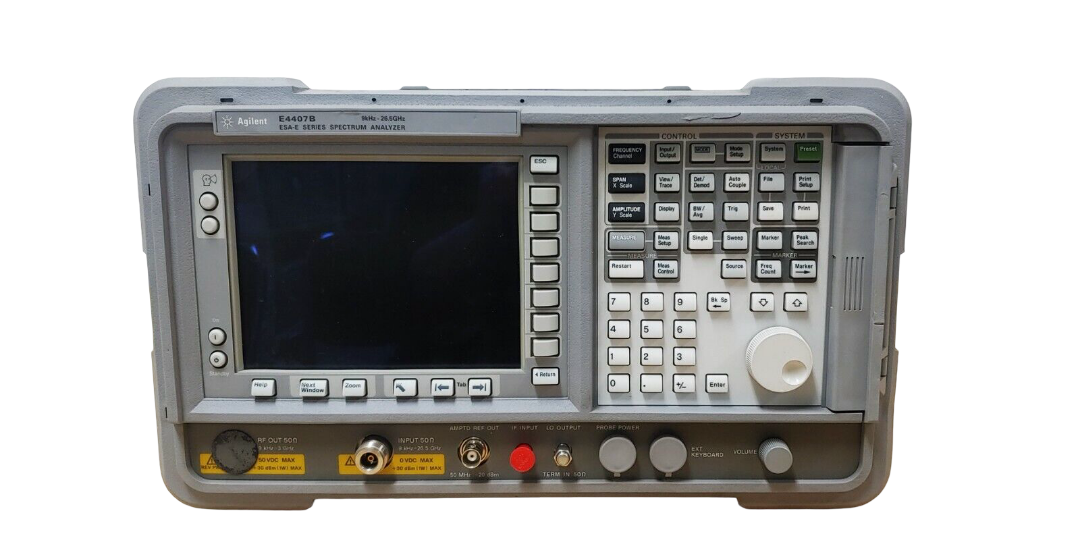

Agilent E4407B: Высокопроизводительный анализатор СВЧ-спектра до 26,5 ГГц с расширяемой архитектурой и защищенным исполнением
Agilent E4407B представляет собой прецизионный измерительный комплекс из специализированной серии ESA-E (Essential Spectrum Analyzer – Enhanced) от ведущего мирового производителя Agilent Technologies. Данный прибор спроектирован для комплексного тестирования, визуализации и детального анализа спектральных параметров электромагнитных сигналов в сверхшироком частотном диапазоне от 9 кГц до 26,5 ГГц.
Этот выставочный образец с минимальным количеством часов наработки является незаменимым рабочим инструментом для инженеров, разработчиков и исследователей, специализирующихся на радиочастотных (РЧ) технологиях и микроволновой инженерии. Конструктивное исполнение E4407B делает его универсальным решением для эксплуатации в любых рабочих средах: от фундаментальных научных лабораторий и высокотехнологичных производственных линий до мобильных измерений в жестких полевых условиях.
Преимущества Agilent E4407B
- Сверхширокий СВЧ-диапазон: Охват частот от 9 кГц до 26,5 ГГц позволяет эффективно работать как со стандартными низкочастотными сигналами, так и с высокочастотным оборудованием современных систем радиолокации, спутниковой связи и микроволновой техники.
- Лабораторный класс точности и стабильности: Высокоточный опорный генератор обеспечивает годовую стабильность на уровне плюс-минус 1 на 10 в минус 7 степени, снижая погрешность измерения частоты до величины плюс-минус 101 Гц. Чистота тракта подтверждается низким уровнем гармонических искажений (минус 85 дБн/Гц) и минимальным фазовым шумом (минус 101 дБн/Гц).
- Экстремальное быстродействие и высокое разрешение: Время полной развертки в высокочастотном диапазоне составляет всего 1 миллисекунду, обеспечивая мгновенный сбор данных. Базовая полоса пропускания варьируется от 10 Гц до 5 МГц, с возможностью сужения до 1 Гц (при интеграции опций 1D5 и 1DR) для прецизионного анализа узкополосных компонентов.

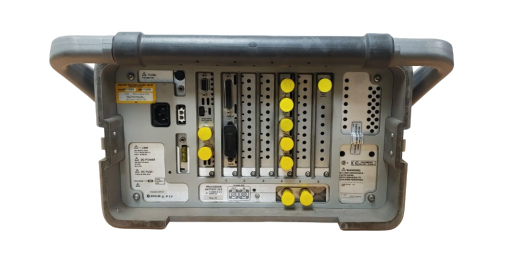

- Модульная платформа расширения: Конструкция шасси снабжена шестью внутренними слотами для установки дополнительных функциональных плат, что позволяет гибко масштабировать измерительные возможности прибора под новые задачи.
- Автономность и всепогодная защита: Корпус повышенной прочности оснащен резиновыми уплотнителями, а передняя панель полностью защищена от атмосферных воздействий. Прибор снабжен интеллектуальной системой защиты входных каскадов от мощных перегрузок и поддерживает около 2 часов автономной работы от аккумуляторной батареи или внешнего источника постоянного тока напряжением 12 вольт.
Применение Agilent E4407B
Многофункциональный анализатор спектра Agilent E4407B разработан для оптимизации измерительных процессов и решения сложных инженерных задач:
- Анализ стандартов сотовой связи: Контроль отстройки частот и прецизионное измерение относительной мощности в соседнем канале для беспроводных сетей второго (2G) и третьего (3G) поколений.
- Тестирование беспроводных интерфейсов: Применение специализированного программного обеспечения для контроля параметров передатчиков радиоканала Bluetooth и глубокого анализа качества модуляции, включая векторные измерения.
- Экологический и промышленный мониторинг: Оценка параметров электромагнитного поля (ЭМП), детальное измерение фазовых шумов, а также диагностика систем кабельного и цифрового телевещания.
- Ускоренное тестирование One-Button: Поддержка режима «одноклавишных измерений» с автоматическим маркерным анализом, что существенно повышает пропускную способность измерительного стенда при серийной проверке аппаратуры.
- Дистанционный мониторинг (опционально): Возможность интеграции модулей удаленного управления через интернет с возможностью интерактивного просмотра дисплея прибора в любом веб-браузере.
Комплектация Agilent E4407B
В стандартный комплект поставки оборудования входят:
- Базовый измерительный блок анализатора спектра Agilent E4407B.
- Кабель подключения к сети переменного тока.
- Полный пакет базовой технической и эксплуатационной документации.
- Встроенный стандартный интерфейс системной шины GPIB.
- Опциональные порты LAN (местная вычислительная сеть) или последовательный разъем RS-232, поставляемые в зависимости от выбранной конфигурации для автоматизации удаленных измерений.
Технические характеристики Agilent E4407B
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 9 кГц до 26,5 ГГц |
| Длительность развертки (< 3 ГГц) | от 1 мс до 4000 с |
| Длительность развертки при нулевом обзоре | от 50 нс до 4000 с |
| Дистанционная передача графика | 45 графиков/с |
| Время установления рабочего режима | 5 минут |
| Полоса пропускания |
от 10 Гц до 5 МГц; от 1 Гц с опцией 1D5/1DR |
| Фазовый шум (отстройка 10 кГц) |
-101 дБс/Гц 1 (до 6,7 ГГц) +20 lg N |
| Пределы измерения уровня (опция 1DR) |
от -140 2 до +30 дБм от -156 дБм 2 с опцией 1DS |
| Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) | +16 дБм |
| Измерения частоты | ±101 Гц |
| Установки полосы обзора | ±0,5% |
| Измерения уровня | ±0,4 дБ |
| Доступные функции | Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки |
| Наличие прикладных измерительных программ для следующих сфер применения | Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ |
| Возможности модернизаций в будущем | Есть |
Опции Agilent E4407B
| Наименование опции | Описание |
|---|---|
| 060 | Низкий уровень индустриальных радиопомех |
| 120 | Устройство расширения динамического диапазона измерения относительного уровня мощности в соседнем канале (ACPR) |
| 219 | Специализированная программа измерения коэффициента шума |
| 226 | Специализированная программа измерения уровня фазового шума |
| 304 | Комплект, обеспечивающий высокое качество анализа сигналов радиоканала BluetoothTM |
| 1D5 | Высокостабильный опорный генератор |
| 1DN | Следящий генератор с импедансом 50 Ом |
| 1DP | Устройство входного импеданса 75 Ом |
| 1DR | Узкополосные фильтры |
| 1DS | Предусилитель |
| A4H | Интерфейсы GPIB и параллельный |
| A5D | Кабель питания для 12 В постоянного тока |
| AYQ | Демодулятор ЧМ сигналов и квазипиковый детектор |
| AYZ | Устройство для работы с внешними преобразователями частоты |
| B70 | Программный пакет Benchlink |
| B74 | Аппаратные средства высокочастотной и цифровой связи |
| B75 | Комплект для повышения рабочих характеристик анализатора |
| BAA | Демодулятор ЧМ сигналов |
| UKB | Устройство расширения диапазона работы анализатора в область низких частот |
| UK9 | Защитная крышка передней панели |
