Agilent E4405B из серии ESA-E идеален для инженеров связи и НИОКР. Анализатор охватывает диапазон от 9 кГц до 13,2 ГГц, выполняя развертку от 1 мс. Точный демо-прибор для лабораторий и работы в полевых условиях
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

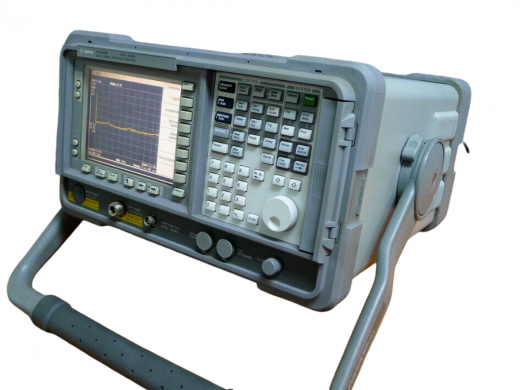

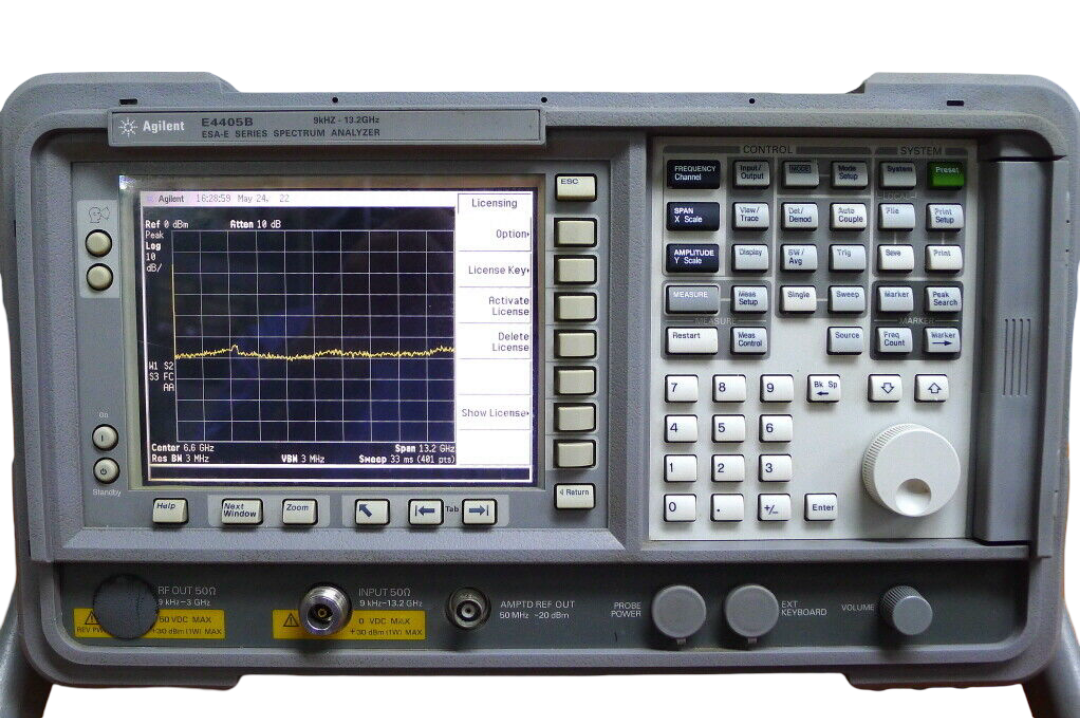

Agilent E4405B: Профессиональный анализатор СВЧ-спектра до 13,2 ГГц с модульной архитектурой и защищенным корпусом
Выставочный образец с минимальным количеством часов наработкиAgilent E4405B представляет собой высокотехнологичный анализатор спектра из специализированной линейки ESA-E (Essential Spectrum Analyzer – Enhanced) от ведущего производителя Agilent Technologies. Данный измерительный комплекс спроектирован для прецизионного мониторинга и глубокого анализа спектральных параметров электрических сигналов в широком частотном диапазоне от 9 кГц до 13,2 ГГц.
Модель E4405B гармонично сочетает в себе доступную стоимость с отличным быстродействием и богатым функционалом, которые традиционно присущи более дорогим лабораторным установкам. Прибор является идеальным решением для проведения научно-исследовательских и опытно-конструкторских работ (НИОКР), интеграции в автоматизированные промышленные конвейеры, а также для мобильного использования в сложных полевых условиях.
Преимущества Agilent E4405B
- Универсальный частотный охват: Диапазон измерений от 9 кГц до 13,2 ГГц позволяет эффективно работать с большинством современных стандартов радиосвязи, включая беспроводные сети второго (2G) и третьего (3G) поколений.
- Высокая стабильность и спектральная чистота: Точность сбора данных обеспечивается минимальным уровнем гармонических искажений (до минус 85 дБн/Гц) и низким фазовым шумом (до минус 101 дБн/Гц). Встроенный термостабилизированный опорный генератор обладают годовой стабильностью на уровне плюс-минус 1 на 10 в минус 7 степени, а алгоритмы фоновой самокалибровки нивелируют температурные колебания окружающей среды.
- Исключительное быстродействие: Время полной развертки в ВЧ-диапазоне составляет всего 1 миллисекунду. Прибор обеспечивает обработку и выдачу до 30 графиков в секунду на встроенный экран или через системную шину GPIB, гарантируя мгновенную готовность к работе сразу после включения.

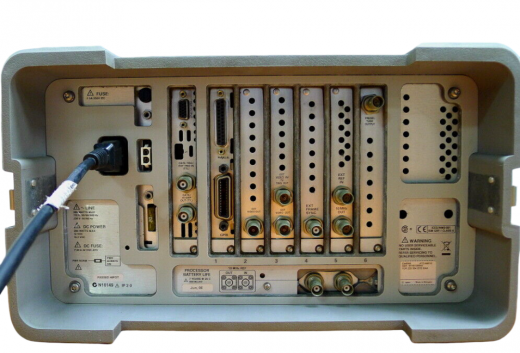

- Модульная платформа для апгрейда: Конструкция внутреннего шасси предусматривает шесть свободных слотов расширения. Технология последовательной модернизации позволяет гибко изменять аппаратную конфигурацию под текущие задачи без необходимости приобретения нового прибора.
- Высокая эксплуатационная надежность: Измерительный блок выполнен в ударопрочном, пыле- и влагозащищенном исполнении, а дисплей и клавиатура передней панели снабжены дополнительными защитными элементами для безотказной работы в жестких условиях.
Применение Agilent E4405B
Многофункциональный анализатор спектра Agilent E4405B позволяет существенно оптимизировать измерительные процессы и автоматизировать рутинные процедуры контроля:
- Тестирование инфраструктуры связи: Определение относительной мощности в смежных и параллельных каналах связи для многочастотных беспроводных платформ (2G/3G).
- Глубокий анализ параметров модуляции: Оперативная инсталляция программных утилит для проверки цифровых параметров сигналов в сетях стандартов GSM/GPRS, cdmaOne и Bluetooth.
- Широкий динамический диапазон: Максимальный порог безопасного входного сигнала составляет плюс 30 дБм, что делает прибор одинаково эффективным как при поиске микроволновых утечек, так и при тестировании мощных оконечных усилителей.
- Эргономичный режим One-Button: Поддержка макросов «одноклавишных измерений» для мгновенного запуска стандартных тестов, что ускоряет циклическую проверку оборудования и сокращает время на перенастройку.
- Интеграция в сетевую структуру (опция): Возможность организации удаленного доступа и полноценного дистанционного управления измерительным процессом через стандартный веб-браузер.
Комплектация Agilent E4405B
В стандартный перечень поставки оборудования входят следующие компоненты:
- Базовый измерительный блок анализатора спектра Agilent E4405B.
- Силовой кабель питания от сети переменного тока.
- Комплект заводской технической документации и руководство пользователя.
- Встроенная интерфейсная шина общего назначения GPIB (General Purpose Interface Bus).
- Опциональные порты LAN (местная вычислительная сеть) или последовательный интерфейс RS-232 для эффективной автоматизации лабораторных стендов (поставляются в зависимости от конфигурации).
Технические характеристики Agilent E4405B
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 9 кГц до 13,2 ГГц |
| Длительность развертки (< 3 ГГц) | от 1 мс до 4000 с |
| Длительность развертки при нулевом обзоре | от 50 нс до 4000 с |
| Дистанционная передача графика | 45 графиков/с |
| Время установления рабочего режима | 5 минут |
| Полоса пропускания |
от 10 Гц до 5 МГц; от 1 Гц с опцией 1D5/1DR |
| Фазовый шум (отстройка 10 кГц) |
-101 дБс/Гц1(до 6,7 ГГц) +20 lg N |
| Пределы измерения уровня (опция 1DR) |
от -140 2 до +30 дБм от -156 дБм 2 с опцией 1DS |
| Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) | +16 дБм |
| Измерения частоты | ±101 Гц |
| Установки полосы обзора | ±0,5% |
| Измерения уровня | ±0,4 дБ |
| Доступные функции | Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки |
| Наличие прикладных измерительных программ для следующих сфер применения | Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ |
| Возможности модернизаций в будущем | Есть |
С опциями 1DS и 1DR.
С помощью различных конфигураций опций можно получить более высокие характеристики; так, с помощью опций 1DR, 1D5 и 1DS нижний предел чувствительности можно расширить до минус 167 дБм
Опции Agilent E4405B
| Наименование опции | Описание |
|---|---|
| 060 | Низкий уровень индустриальных радиопомех |
| 120 | Устройство расширения динамического диапазона измерения относительного уровня мощности в соседнем канале (ACPR) |
| 219 | Специализированная программа измерения коэффициента шума |
| 226 | Специализированная программа измерения уровня фазового шума |
| 304 | Комплект, обеспечивающий высокое качество анализа сигналов радиоканала BluetoothTM |
| 1D5 | Высокостабильный опорный генератор |
| 1DN | Следящий генератор с импедансом 50 Ом |
| 1DP | Устройство входного импеданса 75 Ом |
| 1DR | Узкополосные фильтры |
| 1DS | Предусилитель |
| A4H | Интерфейсы GPIB и параллельный |
| A5D | Кабель питания для 12 В постоянного тока |
| AYQ | Демодулятор ЧМ сигналов и квазипиковый детектор |
| AYZ | Устройство для работы с внешними преобразователями частоты |
| B70 | Программный пакет Benchlink |
| B74 | Аппаратные средства высокочастотной и цифровой связи |
| B75 | Комплект для повышения рабочих характеристик анализатора |
| BAA | Демодулятор ЧМ сигналов |
| UKB | Устройство расширения диапазона работы анализатора в область низких частот |
| UK9 | Защитная крышка передней панели |
