Agilent E4404B — идеальный выбор для инженеров НИОКР и специалистов по ремонту средств связи. Прибор от 9 кГц до 6,7 ГГц обеспечивает развертку от 1 мс и имеет 6 слотов расширения. Надежное демо-решение для анализа 3G/4G сетей и СВЧ-устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

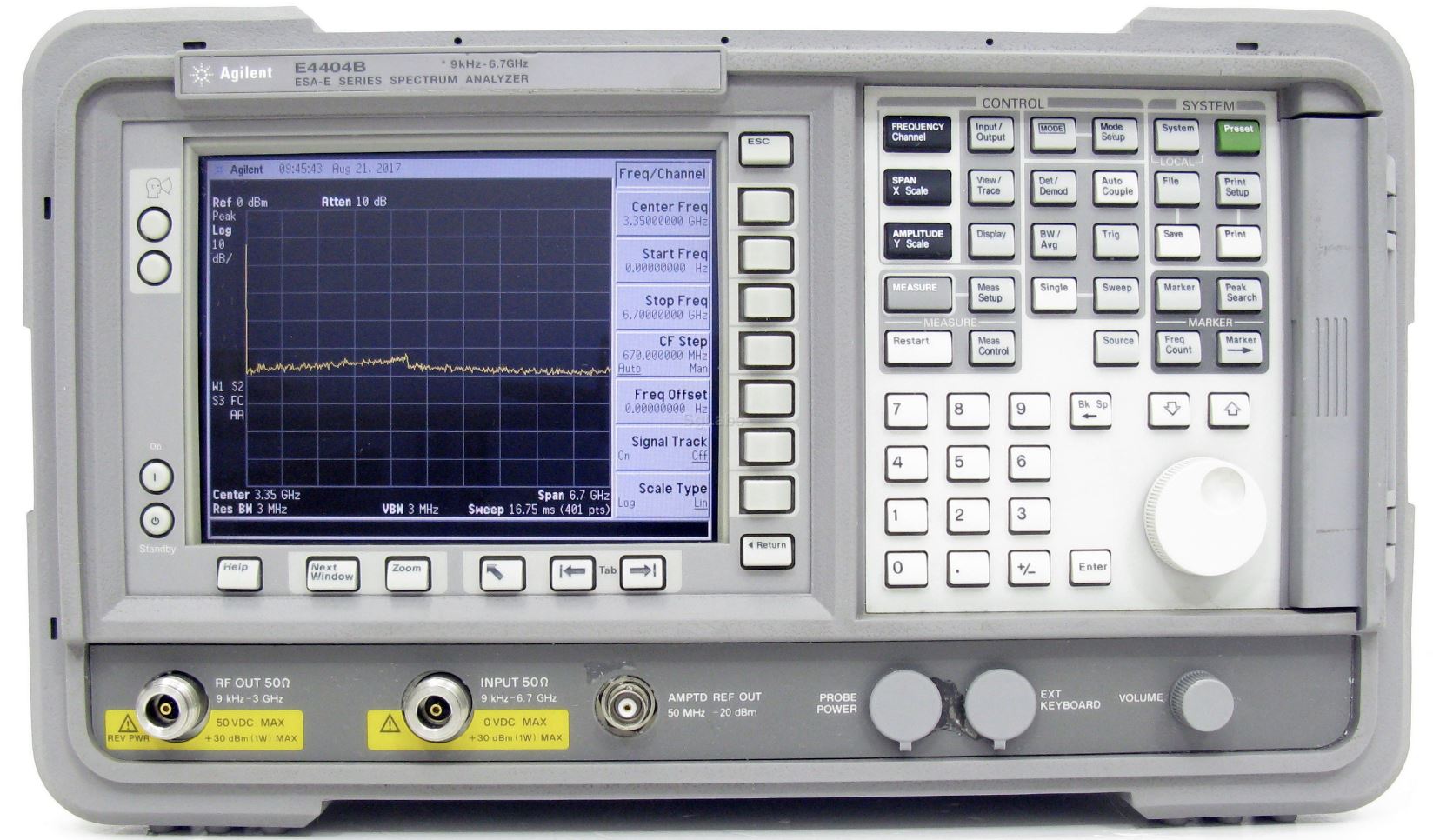

Agilent E4404B: Высокопроизводительный модульный анализатор спектра серии ESA-E до 6,7 ГГц со сверхбыстрой разверткой от 1 мс
Agilent E4404B — это высокопроизводительный анализатор спектра улучшенной серии ESA-E (Essential Spectrum Analyzer – Enhanced), заслуживший высокую популярность в сфере радиотехники, беспроводной связи и микроэлектроники благодаря сбалансированному сочетанию точности лабораторного класса, выдающегося быстродействия и эргономичности.
Прибор оснащен передовыми технологиями для оперативной идентификации близко расположенных по частоте сигналов, обладая при этом самым широким динамическим диапазоном в своем сегменте и минимальным уровнем собственных искажений.
Это бывший в употреблении образец с минимальным количеством часов наработки, разработан для решения сложных задач в рамках научно-исследовательских и опытно-конструкторских работ (НИОКР), а также для работы на скоростных производственных линиях и при выездах в полевые условия.
Ключевые преимущества Agilent E4404B
- Широкий частотный охват: Рабочий диапазон от 9 кГц до 6,7 ГГц позволяет прибору эффективно анализировать большинство современных коммерческих и ведомственных систем беспроводной связи, включая стандарты мобильных сетей третьего (3G) и четвертого (4G) поколений, а также разнообразное радиолокационное оборудование.
- Рекордная скорость сканирования: Анализатор способен полностью перекрывать весь доступный радиочастотный диапазон всего за 1 миллисекунду. В режиме нулевой полосы обзора (zero span) минимальное время развертки составляет 25 наносекунд, что гарантирует точную фиксацию быстротечных переходных процессов. Скорость удаленной передачи измерительных графиков на ПК достигает 45 кадров в секунду.
- Превосходные метрологические параметры: Внутренний опорный генератор обладает высокой точностью на уровне плюс-минус 0,000002 (2 на 10 в минус 6 степени), гарантируя долговременную стабильность результатов. Исключительная чистота тракта подтверждается низким уровнем фазового шума (до минус 101 дБн/Гц) и гармонических искажений (до минус 82 дБн/Гц).
- Модульная архитектура и гибкость: Шасси E4404B снабжено шестью свободными слотами расширения. Это дает возможность устанавливать дополнительные платы и модули, адаптируя аппарат под специфические измерительные требования заказчика.
- Повышенная эксплуатационная надежность: Прочный конструктив с резиновыми уплотнителями защищает внутренние узлы. Передняя панель устойчива к любым погодным воздействиям, а входные цепи надежно защищены от перегрузок. Система автоматической корректировки уровня фонового шума сохраняет высокую точность измерений при резких температурных колебаниях.
Области применения и функционал Agilent E4404B
Анализатор Agilent E4404B представляет собой универсальную измерительную платформу для глубокого аудита спектральных и модуляционных характеристик:
- Контроль систем сотовой и беспроводной связи: Готовое решение для тестирования базовых станций и абонентских терминалов. Прибор поддерживает отстройку частот для сетей 2G и 3G, а также верификацию параметров передатчиков сотовых систем связи CDMA-One.
- Измерение мощности в соседнем канале (ACP): Автоматический расчет относительной мощности в соседнем канале при нескольких независимых отстройках частоты. Функция незаменима при оценке интермодуляционных помех и тестировании многоканальных СВЧ-усилителей мощности.
- Глубокий анализ модуляции: Специализированное ПО позволяет оценивать качество цифровой модуляции, а также развертывать полноценные программные комплексы для векторного анализа сигналов (VSA).
- Специализированные измерительные режимы: Поддержка автоматизированных макроизмерений «в одно нажатие» для беспроводных интерфейсов Bluetooth, оценки параметров электромагнитного поля (ЭМП), прецизионного анализа фазовых шумов, а также контроля параметров сигналов кабельного и цифрового телевидения.
Комплектация и интерфейсы Agilent E4404B
В стандартный комплект поставки входят:
- Базовый измерительный блок анализатора спектра Agilent E4404B.
- Кабель для подключения к сети переменного тока.
- Пакет базовой эксплуатационной и технической документации.
Для интеграции прибора в автоматизированные тестовые системы (АТС) на задней панели предусмотрен стандартный системный интерфейс GPIB. В зависимости от установленных опций пользователю также могут быть доступны сетевой интерфейс LAN и последовательный порт RS-232.
Технические характеристики Agilent E4404B
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 9 кГц до 6,7 ГГц |
| Длительность развертки (< 3 ГГц) | от 1 мс до 4000 с |
| Длительность развертки при нулевом обзоре | от 50 нс до 4000 с |
| Дистанционная передача графика | 45 графиков/с |
| Время установления рабочего режима | 5 минут |
| Полоса пропускания |
от 10 Гц до 5 МГц; от 1 Гц с опцией 1D5/1DR |
| Фазовый шум (отстройка 10 кГц) |
-101 дБс/Гц1(до 6,7 ГГц) +20 lg N |
| Пределы измерения уровня (опция 1DR) |
от -140 2 до +30 дБм от -156 дБм 2 с опцией 1DS |
| Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) | +16 дБм |
| Измерения частоты | ±101 Гц |
| Установки полосы обзора | ±0,5% |
| Измерения уровня | ±0,4 дБ |
| Доступные функции | Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки |
| Наличие прикладных измерительных программ для следующих сфер применения | Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ |
| Возможности модернизаций в будущем | Есть |
Опции Agilent E4404B
| Наименование опции | Описание |
|---|---|
| 060 | Низкий уровень индустриальных радиопомех |
| 120 | Устройство расширения динамического диапазона измерения относительного уровня мощности в соседнем канале (ACPR) |
| 219 | Специализированная программа измерения коэффициента шума |
| 226 | Специализированная программа измерения уровня фазового шума |
| 304 | Комплект, обеспечивающий высокое качество анализа сигналов радиоканала BluetoothTM |
| 1D5 | Высокостабильный опорный генератор |
| 1DN | Следящий генератор с импедансом 50 Ом |
| 1DP | Устройство входного импеданса 75 Ом |
| 1DR | Узкополосные фильтры |
| 1DS | Предусилитель |
| A4H | Интерфейсы GPIB и параллельный |
| A5D | Кабель питания для 12 В постоянного тока |
| AYQ | Демодулятор ЧМ сигналов и квазипиковый детектор |
| AYZ | Устройство для работы с внешними преобразователями частоты |
| B70 | Программный пакет Benchlink |
| B74 | Аппаратные средства высокочастотной и цифровой связи |
| B75 | Комплект для повышения рабочих характеристик анализатора |
| BAA | Демодулятор ЧМ сигналов |
| UKB | Устройство расширения диапазона работы анализатора в область низких частот |
| UK9 | Защитная крышка передней панели |
