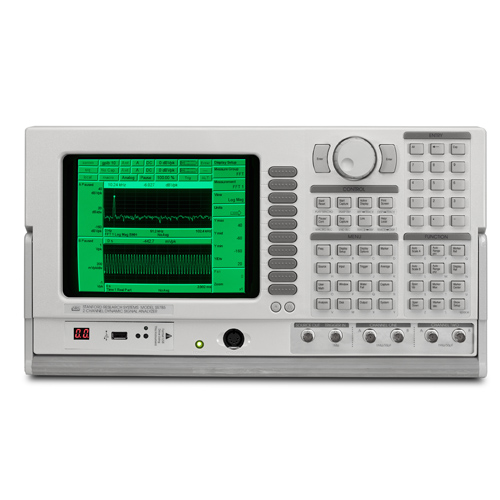

SRS Двухканальный динамический анализатор сигналов SR785

Двухканальный динамический анализатор сигналов SR785 - это полнофункциональный анализатор сигналов, предлагающий современные характеристики по цене, которая вдвое ниже, чем у конкурирующих анализаторов. Созданный на основе своего предшественника SR780, SR785 включает в себя новую прошивку и аппаратное обеспечение, которые делают его идеальным инструментом для анализа как механических, так и электрических систем.

Стандартные группы измерений включают БПФ, отслеживание порядка, октаву, синусоидальную развертку, корреляцию, захват времени и время/гистограмму. SR785 объединяет в вашем приложении возможности нескольких инструментов: анализатора спектра, анализатора цепей, анализатора вибрации, октавного анализатора и осциллографа.

Уникальная архитектура измерений позволяет SR785 функционировать как типичный двухканальный анализатор с такими измерениями, как перекрестный спектр, частотная характеристика, когерентность и т. д. В качестве альтернативы прибор можно сконфигурировать так, чтобы каждый входной канал функционировал как одноканальный анализатор со своей собственной полосой обзора, центральной частотой, разрешением и усреднением.

SR785 оснащен широким набором методов усреднения для улучшения соотношения сигнал/шум. Усреднение RMS уменьшает флуктуации сигнала, а векторное усреднение минимизирует шум от синхронных сигналов. Также доступно усреднение пикового значения. Для каждого режима предусмотрено как линейное, так и экспоненциальное усреднение.

Отслеживание заказов используется для оценки поведения вращающегося оборудования. Данные измерений отображаются как функция кратных частоте вала (порядков), а не как абсолютная частота. В сочетании с каскадным графиком SR785 обеспечивает полную историю или «карту порядка» ваших данных в зависимости от времени или оборотов в минуту.

Анализ 1/1, 1/3 и 1/12 октавы в реальном времени на частотах до 40 кГц (одноканальный) или 20 кГц (двухканальный) является стандартной функцией SR785. Октавный анализ полностью соответствует требованиям ANSI S1.11-1986 (Порядок 3, тип 1-D) и IEC 225-1966.

Режим качающейся синусоидальной развертки идеально подходит для анализа сигналов, требующих широкого динамического диапазона или широкого диапазона частот. Усиление оптимизируется в каждой точке измерения, обеспечивая динамический диапазон до 145 дБ.

Группа измерения времени/гистограммы используется для анализа данных во временной области. Гистограмма зависимости временных данных от амплитуды сигнала обеспечивает точную характеристику сигнала во временной области. Возможности статистического анализа включают как функцию плотности вероятности (PDF), так и функцию кумулятивной плотности (CDF).

SR785 поставляется с 8 МБ памяти (32 МБ опционально). Аналоговые сигналы могут захватываться с частотой дискретизации 262 кГц или любой двоичной долей, что позволяет оптимизировать частоту дискретизации и объем памяти для любого приложения.

SR785 включает в себя широкий спектр встроенных функций анализа. Маркерный анализ позволяет легко измерить мощность, содержащуюся в гармониках, боковых полосах или в пределах заданной полосы частот. Важная информация, такая как THD, THD+N, мощность боковой полосы относительно несущей или общая интегрированная мощность, рассчитывается в реальном времени и отображается на экране.

SR785 оснащен 20-полюсным устройством подбора кривой с 20 нулями, которое может обрабатывать данные частотной области как из групп измерений БПФ, так и из групп измерений с качающейся синусоидальной частотой. Модели кривых могут отображаться в форматах полюс/ноль, полюс/остаток и полиномиальный формат.

SR785 поставляется с шестью типами прецизионных источников: одиночные или двухтональные синусоидальные волны с низким уровнем искажений (-80 дБн), белый шум, розовый шум, чирп и сигналы произвольной формы. Источники чирпа и шума могут быть пакетными, чтобы обеспечить активность в течение выбранной части временной записи для измерений БПФ или обеспечить импульсный шум для акустических измерений.

SR785 включает в себя широкий спектр функций для анализа и обработки данных. Функции анализа включают маркерный анализ, таблицы данных, превышение, статистику и аппроксимацию кривой и синтез. Функции обработки данных включают преобразование данных, сохранение данных и настроек, а также печать данных на принтерах или в файл на диске.

SR785 поставляется с утилитой преобразования данных для операционных систем Windows и DOS. Файлы SR785 можно преобразовать в ASCII для использования с электронными таблицами или в универсальный формат файлов (UFF) и HP SDF для использования с программами модального анализа. Файлы SR785 также можно преобразовать в формат файлов MAT для использования с MATLAB.
