SRS Анализатор спектра БПФ SR770

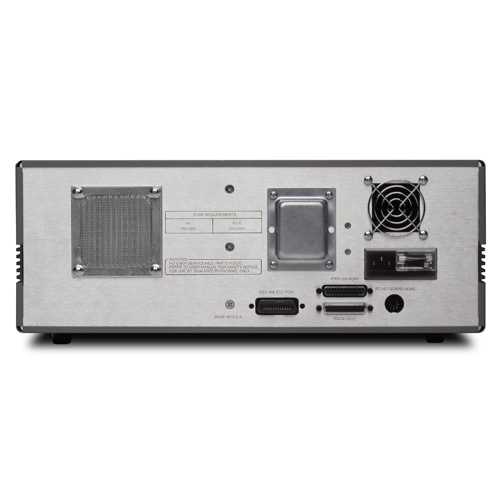

Анализатор спектра БПФ SR770 - это одноканальный анализатор спектра БПФ с частотой 100 кГц, динамическим диапазоном 90 дБ и полосой пропускания реального времени 100 кГц. Он включает в себя источник с низкими искажениями, который позволяет измерять передаточные функции электронных и механических систем.

SR770 имеет динамический диапазон 90 Б, что означает, что для полномасштабного входного сигнала приборы не имеют побочных реакций, превышающих -90 дБн. Низкий входной шум и низкие гармонические искажения SR770 позволяют видеть сигналы, которые были бы скрыты в шуме других анализаторов.

В SR770 используется пара высокоскоростных 24-битных цифровых сигнальных процессоров (DSP) для фильтрации, гетеродинирования и преобразования дискретных данных из 16-битного аналого-цифрового преобразователя. Эти вычислительные возможности позволяют анализаторам работать в режиме реального времени с полосой пропускания 100 кГц.

SR770 прост в использовании. Простой, ориентированный на меню интерфейс логически группирует связанные функции прибора. Контекстно-зависимая справка доступна для всех клавиш и меню, а все настройки прибора можно сохранить на диск и вызвать одним нажатием клавиши.

SR770 может отображать спектр, спектральную плотность мощности и запись времени ввода в различных удобных линейных и логарифмических единицах. Могут отображаться величина, фаза, действительная и мнимая часть сложных сигналов. Несколько оконных функций, включая Hanning, Flat-Top, Uniform и Blackman-Harris, можно выбрать для оптимизации точности внутриполосной амплитуды или минимизации внеполосных боковых лепестков.

SR770 также вычисляет 1/3-октавные спектры в полосе 15 и 30, которые обычно используются в приложениях для измерения акустики и шума. Компенсация A-взвешивания доступна для октавных измерений. Амплитуды рассчитываются для диапазона от -2 (630 МГц) до диапазона 49 (80 кГц).

Гибкие режимы запуска и усреднения позволяют видеть сигналы ниже полной шкалы на 114 дБ. Среднеквадратическое усреднение обеспечивает превосходную оценку истинного сигнала и уровней шума во входном сигнале, а векторное усреднение можно использовать с триггерным входным сигналом для фактического снижения измеренного уровня шума.

SR770 включает в себя синтезированный источник с низким уровнем искажений (-80 дБ), который можно использовать для измерения частотной характеристики. Он генерирует одночастотные синусоидальные волны, двухтональные сигналы для тестирования интермодуляционных искажений (IMD), розовый и белый шум для аудио и электронных приложений, а также частотный чирп для анализа передаточной функции.

Благодаря источнику DDS с низкими искажениями SR770 способен выполнять точные измерения частотной характеристики. Источник синхронизирован со входом прибора, что позволяет измерять передаточные функции с точностью 0,05 дБ.

SR770 также имеет три встроенных режима анализа, которые упрощают стандартные измерения. Гармонический анализ вычисляет как мощность гармоник, так и THD (полное гармоническое искажение) относительно заданной основной гармоники. Анализ боковой полосы позволяет вычислить мощность в наборе боковых полос относительно мощности несущей. А анализ полосы позволяет легко интегрировать мощность в выбранном диапазоне частот.

Маркер SR770 создан для того, чтобы быть быстрым, отзывчивым и гибким. Маркер можно настроить для считывания максимального, минимального или среднего значения выбранной ширины дисплея или можно установить в режим отслеживания для фиксации движущегося пика.

Данные, полученные с помощью SR770, можно обработать с помощью встроенного калькулятора трассировки. Над трассами можно выполнять основные арифметические функции, такие как сложение, вычитание, умножение, деление, квадратные корни и логарифмы. Трассировки можно комбинировать с другими трассировками на экране или с трассировками, хранящимися на дисках.

Все кривые, таблицы данных и таблицы пределов можно сохранить на USB-накопителе. Данные могут быть сохранены в компактном двоичном формате или в легкодоступном формате ASCII для автономного анализа. Различные варианты печатных копий позволяют легко распечатывать данные с приборов.
