Анализаторы сигналов N9041B - мощный инструмент для анализа сложных сигналов, включая сигналы с быстрой скачкообразной перестройкой, широкополосные сигналы, переходные сигналы 5G, 802.11 ax/ay, спутниковые сигналы, радарные сигналы, сигналы РЭБ и другие. Большая пропускная способность с внутренней полосой анализа до 1 ГГц и внешней до 5 ГГц. Возможность непрерывного сканирования до 110 ГГц. Захват ложных сигналов низкого уровня с DANL до -150 дБм/Гц (> 50 ГГц). Запись и анализ реальных сред с помощью потоковой передачи без задержек на частоте до 255 МГц. Совместимость с приложением X-Series. Возможность обнаруживать сигналы длительностью всего 3,51 мкс (при подключении доп.опции).
Более глубокий обзор неуловимых и широкополосных сигналов

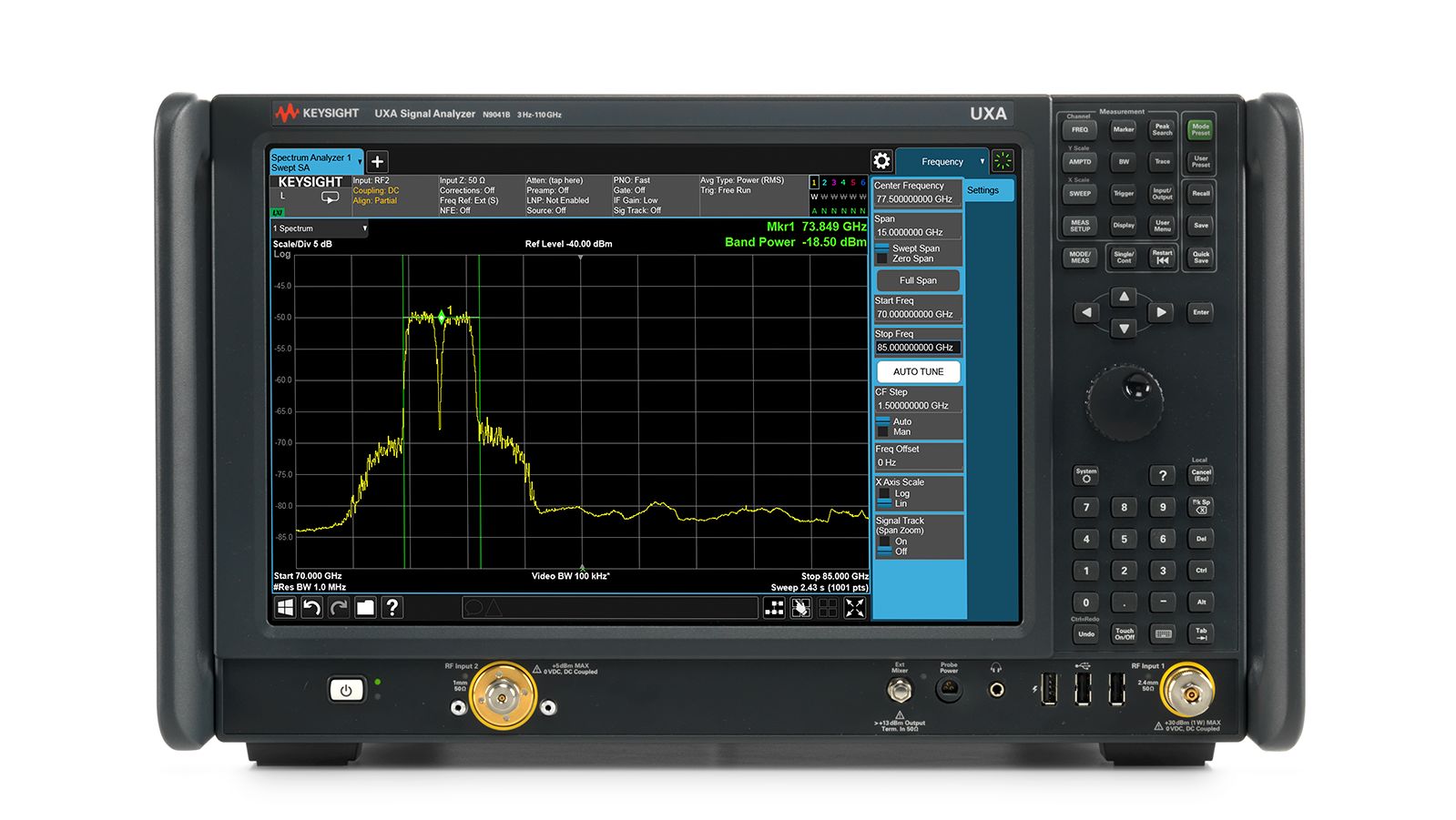

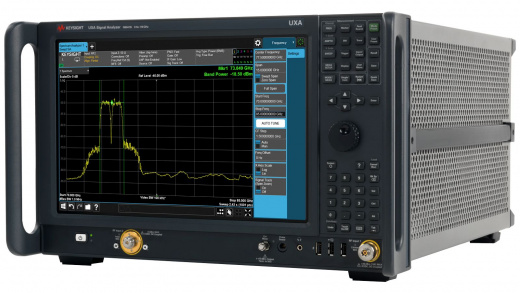

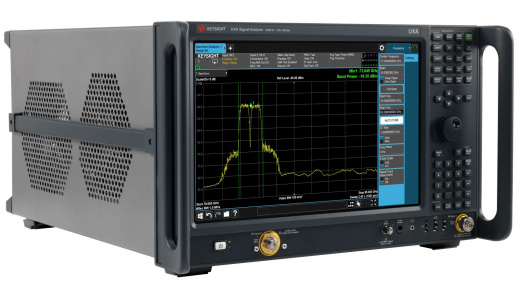

Keysight N9041B UXA – это флагманский прибор, устанавливающий новые стандарты в области анализа сигналов. Он разработан для самых требовательных приложений, где точность, скорость и универсальность имеют первостепенное значение.
Совершите свой следующий прорыв с помощью самой передовой платформы
Прибор обеспечивает высокую производительность, позволяя проводить исследования самых сложных современных сигналов: быстро меняющихся, широкополосных, переходных — в 5G, 802.11ax/ay, спутниковой связи, радиолокации, радиоэлектронной борьбе (РЭБ) и других областях. Изучите чистоту вашего проекта с помощью лучшего в отрасли фазового шума и широкого динамического диапазона без паразитных составляющих.
Функции N9041B UXA
- Изучайте новые стандарты, требующие большой пропускной способности, такие как 5G и автомобильные радары, с внутренней полосой захвата до 1 ГГц и внешней до 5 ГГц.
- Выполняте непрерывные сканирования до 110 ГГц
- Захват ложных низкоуровневых помех с DANL до -150 дБм/Гц (> 50 ГГц).
- Записывайте реальные среды с потоковой передачей без задержек на частоте до 255 МГц.
- Совместимость с приложением X-Series, что позволяет упростить сложные измерения и получать повторяемые результаты.
- Добавьте опцию и обнаруживайте сигналы длительностью всего 3,51 мкс.
- Увидьте больше и выведите свой дизайн на новый уровень с 14,1-дюймовым экраном
Ключевые особенности Keysight N9041B UXA:
- Широчайший диапазон частот: от 2 Гц до 110 ГГц, обеспечивая исследование в широком спектре приложений, от низкочастотных измерений до миллиметровых волн.
- Высочайшая точность: Обеспечивает исключительную точность измерений, необходимую для критически важных приложений.
- Устройство N9041B UXA имеет возможность работы с широкополосными сигналами, что необходимо для современной радиолокации, и для работы с 5G сигналами.
- Исключительная производительность: Обеспечивает высокую скорость измерений и обработки данных, сокращая время тестирования и повышая эффективность.
- Гибкая модульная архитектура позволяет адаптировать устройство к конкретным потребностям, добавляя необходимые опции и функции.
- Современный пользовательский интерфейс: Интуитивно понятный интерфейс с сенсорным экраном упрощает настройку и управление прибором.
Применение Keysight N9041B UXA:
- Радиолокационные системы: Анализ с высокой точностью и скоростью.
- Системы связи 5G: Измерение и изучение 5G с широкой полосой пропускания и сложной модуляцией.
- Спутниковая связь: Характеризация спутниковой связи в широком диапазоне частот.
- Радиоэлектронная борьба (РЭБ): Изучение и обнаружение сложных объектов в системах РЭБ.
- Аэрокосмическая и оборонная промышленность.
Технические характеристики Keysight N9041B UXA
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: |
25 МГц 40 МГц 1 ГГц |
| Средний уровень шума при 1 ГГц: | -174 дБм |
| Форм - фактор: | Настольный |
| Параметры частоты: |
90 ГГц 110 ГГц |
| Высота: | 6U |
| Полоса пропускания | 1 ГГц |
| Максимальная пропускная способность в реальном времени: | 255 МГц |
| Общая точность амплитуды: | ± 0,16 дБ |
| Уровень производительности: | ◆◆◆◆◆◆ |
| Фазовый шум на частоте 1 ГГц ( смещение 10 кГц ): | -135 дБн / Гц |
| Анализ спектра в реальном времени: | Да |
| ТОІ @ 1 ГГц ( перехват 3 - го порядка ): | +22 дБм |
| Тип: | Анализатор Сигналов |
Опции N9041B UXA
| Наименование опции | Описание |
|---|---|
| N9041B-H1G | Полоса анализа, 1 ГГц |
| N9041B-B25 | Полоса анализа, 25 МГц (стандартная) |
| N9041B-B40 | Полоса анализа, 40 МГц |
| N9041B-A6J | Калибровка в соответствии со стандартом ANSI Z540 |
| N9041B-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
| N9041B-UK6 | Данные испытаний коммерческой калибровки |
| N9041B-ALV | Вспомогательный видеовыход журнала |
| N9041B-CRP | Разъем сзади, программируемый выход ПЧ |
| N9041B-CRW | Разъем, выход ПЧ, широкий |
| N9041B-YAV | Видео на экране, видео в журнале и линейное видео |
| N9041B-590 | Диапазон частот: от 2 Гц до 90 ГГц |
| N9041B-5CX | Диапазон частот: от 2 Гц до 110 ГГц |
| N9041B-EA3 | Электронный аттенюатор, 3,6 ГГц |
| N9041B-EDC | Управление внешним Дигитайзером |
| N9041B-P50 | Предусилитель, 50 ГГц |
| N9041B-SF1 | Функции безопасности, исключить запуск программ |
| N9041B-SF2 | Функции безопасности, запрет сохранения результатов |
| N9041B-SS1 | Дополнительный съемный твердотельный накопитель, Win10, для PC6S |
| 1DVR001A | Привод ROM/CD-R/RW |
| 1MSE001A | Мышь |
| MLP001А | Минимальная потеря накладки, от 50 до 75 Ом |
| N9041B-2CM | Комплект фланцев для монтажа в стойку 265,9 мм Н (6U) - два фланцевых кронштейна, две стандартные направляющие |
| N9041B-2CP | Комплект фланцев и ручек для монтажа в стойку 265,9 мм Н (6U) - два кронштейна, ручки, направляющие |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
2 Гц - 110 ГГц |
|
Тип анализатора
|
Лабораторный |
|
Нижняя частота, кГц
|
0,002 |
|
Верхняя частота, ГГц
|
110 |
|
Форм-фактор
|
настольный |
|
Полоса пропускания
? Это частотный диапазон, в котором оборудование корректно измеряет или передает сигналы. Для осциллографов и анализаторов этот параметр определяет максимальную частоту, при которой сохраняется точность измерений |
1 ГГц |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB, USB, LAN, VGA, WLAN |
|
Дисплей
|
14,1-дюймовым экран |
|
Фазовый шум, дБн/Гц
|
-135 |
