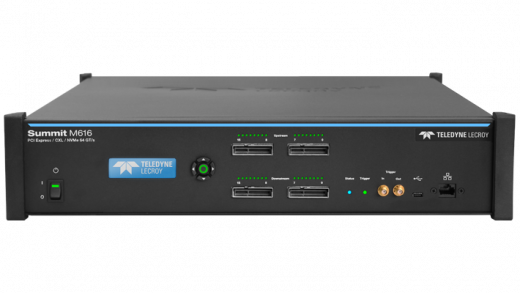

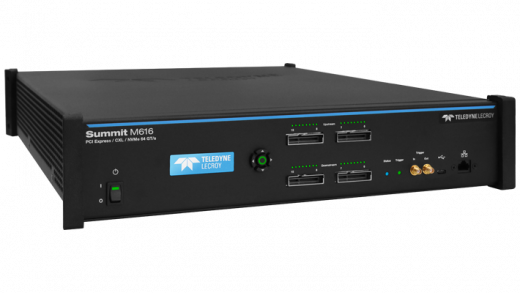

Teledyne LeCroy Summit M616 — это анализатор/тренажер протоколов для PCIe 6.0 и CXL. Он обеспечивает 64.0 GT/s и захват до x16 link width. Имеет память до 64 ГБ. Идеален для отладки высокоскоростных серверов и хранилищ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Teledyne LeCroy Summit M616: Революция в Тестировании PCIe 6.0 и CXL
Summit M616 от Teledyne LeCroy — это передовая платформа, сочетающая в себе анализатор протоколов и протокольный тренажер (Exerciser), специально разработанная для тестирования и отладки высокоскоростных интерфейсов PCI Express (PCIe) 6.0 и Compute Express Link (CXL). Наша цель как инженеров Teledyne LeCroy — предоставить инструмент, который не просто захватывает данные, но и обеспечивает глубокое понимание логики протокола, что критически важно для разработчиков, работающих над серверами, рабочими станциями, системами хранения данных и приложениями искусственного интеллекта (AI).
Summit M616 поддерживает полное двунаправленное захватывание данных (data capture) на скорости до 64.0 GT/s (гигатранзакций в секунду) с шириной канала (link width) до x16. Эта исключительная производительность, объединенная с памятью до 64 ГБ, гарантирует, что ни одна критически важная транзакция не будет упущена. Прибор Summit M616 — это комплексное экспертное программное решение, разработанное с учетом всех тонкостей спецификаций протоколов.
Преимущества Teledyne LeCroy Summit M616
- Непревзойденная скорость и память: Summit M616 обеспечивает 100% захват данных на максимальной скорости PCIe 6.0 — 64.0 GT/s. Глубокий буфер памяти до 64 ГБ позволяет записывать длительные тестовые сессии, необходимые для отладки комплексных сценариев.
- Интегрированный протокольный тренажер (Exerciser): Summit M616 включает в себя функцию тренажера, который позволяет генерировать трафик с 64.0 GT/s и эмулировать как корневые комплексы (Host/Root Complex), так и конечные устройства (Device Under Test, DUT) PCIe и CXL. Это критически важно для разработки стандартизированных тестовых наборов на соответствие (compliance test suites).
- Глубокий анализ протоколов: Прибор Summit M616 предлагает полную поддержку и декодирование всех трех подпротоколов CXL: CXL.io, CXL.mem и CXL.cache. Он также обеспечивает комплексное декодирование для протоколов хранения данных, таких как NVMe и SATA Express, а также протоколов виртуализации, включая SRIOV (Single Root I/O Virtualization) и MRIOV (Multi-Root I/O Virtualization).
- Усовершенствованные средства отладки: Программное обеспечение Summit M616 имеет множество специализированных представлений, включая CATC Trace, Spreadsheet View и LTSSM State View (представление состояний конечного автомата обучения и статуса канала). Эти представления, а также функция «One button error check», позволяют инженерам быстро находить ошибки (find errors fast) и точно диагностировать проблемы протокола.
- Контроль ошибок и тестирование надежности: Тренажер Summit M616 позволяет генерировать контролируемые ошибки (error injection) на уровне пакетов и на уровне канала для тестирования процедур восстановления после сбоев (error recovery routines) в устройствах под испытанием. Это обеспечивает создание более отказоустойчивых и надежных продуктов.
Области применения Teledyne LeCroy Summit M616
Анализатор протоколов Summit M616 является незаменимым инструментом в следующих областях:
- Разработка серверов и рабочих станций: Тестирование и верификация новых поколений процессоров, чипсетов и материнских плат, использующих PCIe 6.0 и CXL.
- Разработка устройств хранения данных: Отладка протоколов NVMe, NVMe-MI и SATA Express в твердотельных накопителях (SSD) и контроллерах.
- Искусственный интеллект (AI) и высокопроизводительные вычисления (HPC): Верификация высокоскоростного обмена данными между ускорителями и памятью с использованием CXL.
- Тестирование совместимости (Compliance Testing): Создание и запуск стандартизированных тестовых сценариев для проверки соответствия устройств спецификациям PCIe и CXL.
- Отладка низкоуровневых функций: Тестирование переходов Link Training & Status State Machine (LTSSM), управление Lane Margining и анализ передачи служебных сигналов, таких как SMBus и CLKREQ.
Комплектация Teledyne LeCroy Summit M616
Summit M616 поставляется как аппаратная платформа, для работы с которой требуется подключение к хост-машине (ПК) под управлением Windows с соответствующими минимальными требованиями.
Дополнительные особенности Teledyne LeCroy Summit M616
Для подключения к устройству под испытанием (DUT) необходимо использовать специальные аксессуары:
- Интерпозеры (Interposers) и Зонды (Probes): Они подключаются между хост-системой (Host System/Root Complex) и DUT. Доступны различные интерпозеры для разных ширин канала.
- Технология TAP (Teledyne LeCroy's custom probing silicon): Зонды Summit M616 используют технологию TAP для удаления эффектов зонда из активной цепи (деэмбеддинг). Это гарантирует, что анализ протокола отражает истинное поведение устройства.
Технические характеристики Teledyne LeCroy Summit M616
| Наименование характеристики | Описание |
|---|---|
| Минимальные требования к хост-машине | 64-разрядные (x64) версии Windows 11, Windows 10, Windows Server 2016 и Windows Server 2019. Требуется последний доступный пакет обновления (Service Pack) для используемой ОС Windows. 4 ГБ оперативной памяти (RAM); хранилище с минимум 2 ГБ свободного места для установки программного обеспечения и дополнительное место для записи не менее 1024×768 и глубиной цвета не менее 16 бит; порт USB 2.0/3.0/3.1 и/или сетевой интерфейс 100/1000 Мбит/с Ethernet. Для оптимальной производительности обратитесь к рекомендованной конфигурации в документации по продукту. |
| Поддерживаемые скорости передачи данных | 2.5 GT/s, 5.0 GT/s, 8.0 GT/s, 16.0 GT/s, 32.0 GT/s и 64.0 GT/s (PCI Express 6.0). |
| Светодиодные индикаторы | Индикатор питания, индикатор состояния, индикатор триггера и индикаторы линий для всех 16 линий US и 16 линий DS. |
| Размеры и вес | 20,25" (514,3 мм) в длину × 17,00" (431,8 мм) в ширину × 3,44" (87,4 мм) или (2U) в высоту; 27 фунтов (приблизительно 12,25 кг). |
| Требования к питанию | 90–264 В переменного тока (VAC), 47–63 Гц, 900 Вт. |
| Условия эксплуатации | Температура (рабочая): от 5° до 40°C (от 41° до 104°F). Температура (хранение): от -20° до 60°C (от -4° до 140°F). Влажность (рабочая): от 5% до 80% относительной влажности (RH, без конденсации) при ≤30°C; максимум 50% RH (без конденсации) при 40°C. Влажность (хранение): от 5% до 95% относительной влажности (RH, без конденсации). |
| Размер памяти для записи | До 64 ГБ. |
| Порты | Разъем USB 3.0 Type C, вход и выход триггера (Trigger in and out), порт Ethernet Гбит/с, порт расширения Sync in/out. |
| Переключатели/кнопки | Переключатель питания (Power Switch), навигационная кнопка (Navigation Button). |
