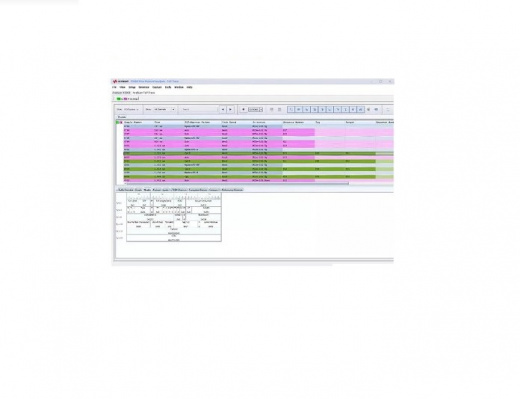

Keysight P5576PSWA Программное обеспечение для анализа трафика PCIe 6.0

P5576PSWA Keysight: Комплексное программное обеспечение для анализа трафика PCI Express 6.0 (64 GT/s)

Переход на PCI Express (PCIe) 6.0 с его скоростью 64 GT/s (гигатрансфер в секунду) и модуляцией PAM4 (амплитудно-импульсная модуляция с четырьмя уровнями) кардинально усложнил задачи верификации. Для эффективной отладки и глубокого понимания поведения канала необходим аналитический инструмент, способный декодировать этот новый уровень сложности.

Именно таким инструментом является P5576PSWA Protocol Analyzer Traffic Analysis Software. P5576PSWA — это не просто программа, это мозг, который превращает сырые данные, захваченные аппаратным модулем Keysight P5570A Protocol Analyzer, в структурированную и понятную информацию. Ключевым требованием к подобным решениям является достоверность захвата, и интегрированный дизайн аппаратной части P5570A, управляемый P5576PSWA, обеспечивает минимальное влияние на высокоскоростной канал, позволяя инженеру сосредоточиться на логике протокола.

Преимущества Keysight P5576PSWA

Программное обеспечение P5576PSWA предлагает ряд критически важных возможностей, необходимых для работы с PCIe Gen6:

• P5576PSWA изначально разработано для декодирования сложной сигнализации PAM4 на скорости 64 GT/s и анализа нового формата FLIT (Flow Control Unit – блок управления потоком) — ключевого изменения в PCIe 6.0. Программа обеспечивает точную реконструкцию пакетов, корректную обработку избыточности и быстрое выделение полезной нагрузки из потока FLIT.
• Это преимущество позволяет инженеру работать непосредственно с транзакциями, абстрагируясь от сложностей физического кодирования.
• Модуль LTSSM Overview (обзор последовательности обучения и состояния канала) позволяет инженеру визуально отслеживать прохождение линка через все состояния LTSSM (Link Training and Status State Machine). Это критически важно для отладки проблем с установкой соединения, которые на скоростях PCIe 6.0 могут быть крайне неустойчивыми.
• В P5576PSWA реализованы мощные триггеры и фильтры. Сложные, прерывистые ошибки (intermittent bugs) часто требуют длительного захвата. Программное обеспечение предлагает простые и расширенные режимы триггеров. Расширенные триггеры позволяют создавать многоуровневые цепочки логических условий (например, "если TLP-пакет имеет ID X, а затем через N наносекунд произошла ошибка Y") для точечного захвата только самого интересного трафика.
• Функция Lane View предоставляет инженеру поканальный просмотр данных. Вы можете видеть, какие именно данные, включая служебные пакеты и пакеты управления потоком, передаются по каждой из физических линий (до x16). Это необходимо для отладки проблем физического уровня, связанных с ошибками CRC (Cyclic Redundancy Check – циклический избыточный код) или дисбалансом нагрузки.
• В сочетании с P5570A Protocol Analyzer, который имеет глубокую память трассировки (до 16 ГБ) и встроенное аппаратное сжатие, P5576PSWA позволяет анализировать продолжительные сессии работы, не теряя при этом детализации. Это ключевое преимущество при отладке системных ошибок, возникающих только после длительной эксплуатации.

Применение Keysight P5576PSWA

P5576PSWA является неотъемлемой частью рабочего процесса в следующих областях:

• Разработка IP-блоков и полупроводников: Глубокий анализ протокола необходим для верификации логики контроллеров PCIe 6.0, CXL (Compute Express Link – вычислительный экспресс-линк) и NVMe (Non-Volatile Memory Express – энергонезависимая память экспресс).
• Системная интеграция: Анализ взаимодействия между корневым комплексом (Root Complex) и конечным устройством (Endpoint), отладка проблем совместимости между компонентами от разных производителей.
• Отладка firmware (прошивки) и драйверов: Выявление и устранение программных ошибок, связанных с инициализацией канала, управлением потоком и обработкой ошибок протокола.
• Пре-тестирование соответствия (Compliance Pre-Testing): Использование функций декодирования для быстрой проверки соответствия захваченного трафика спецификациям PCI-SIG.

Комплектация Keysight P5576PSWA

P5576PSWA — это лицензируемое программное обеспечение, которое требует соответствующего аппаратного модуля для функционирования.

• Лицензия P5576PSWA: Программное обеспечение (Software) для анализа и визуализации трафика PCIe 6.0 и CXL (64 GT/s).
• Аппаратный анализатор P5570A (Protocol Analyzer): Требуется для физического захвата данных на скоростях 64 GT/s (поддерживает x4, x8, x16).
• Опциональные лицензии: Дополнительные программные модули для специализированного анализа протоколов (например, CXL или NVMe).
• Служба KeysightCare: Предоставляет критические обновления программного обеспечения и техническую поддержку, что гарантирует соответствие последним изменениям в спецификациях PCIe 6.0.
