Keysight P5562CXLA Анализатор протоколов CXL 1.1 и 2.0

Keysight P5562CXLA: Комплексный анализатор протоколов Compute Express Link 1.1 и 2.0 (32 GT/s)

P5562CXLA — это высокоспециализированное программное обеспечение для анализатора протоколов CXL (Compute Express Link), разработанное Keysight. В мире высокопроизводительных вычислений и центров обработки данных, где CXL выступает стандартом для когерентного доступа к общей памяти между процессорами и ускорителями, P5562CXLA становится незаменимым инструментом для верификации и отладки.

P5562CXLA в связке с аппаратной частью анализатора (например, серия Keysight P5571A/P5572A) позволяет инженерам-разработчикам получить экспертный и авторитетный взгляд на взаимодействие устройств на шине CXL 1.1 и 2.0. Благодаря уникальному форм-фактору CEM (Card Electromechanical – карта расширения) без использования кабелей, достигается беспрецедентная целостность сигнала (Signal Integrity) на максимальных скоростях PCI Express (PCIe) 5.0 до 32 GT/s (Гигатрансфер в секунду), что является основой физического уровня CXL. P5562CXLA — это ваша гарантия достоверности тестирования критически важных систем.

Преимущества Keysight P5562CXLA

Программное обеспечение P5562CXLA предоставляет набор функций, необходимых для глубокого анализа когерентного протокола CXL:

• P5562CXLA обеспечивает захват и полную расшифровку всех трех ключевых подпротоколов: CXL.io (использует пакеты PCIe Transaction Layer Packet (TLP)), cache (для когерентности кеша) и mem (для когерентной работы с памятью).
• Поддерживаются все три типа устройств CXL (Type 1, Type 2, Type 3) и соответствующие им транзакционные модели.
• Анализатор P5562CXLA поддерживает захват двунаправленного трафика на скоростях PCIe Gen5 (32 GT/s) и ширине канала до x8 (x1, x2, x4, x8).
• Интеграция с аппаратными модулями Keysight позволяет использовать до 16 GB (Гигабайт) памяти трассировки с эффективным сжатием, что критически важно для длительного мониторинга сложных сценариев в FLIT-режиме (Flow Control Unit – блок управления потоком).
• P5562CXLA осуществляет полное декодирование FLIT-пакетов на уровне Link Layer и Transaction Layer.
• Предоставляются специализированные представления для анализа когерентных транзакций CXL.cache и CXL.mem, позволяющие отслеживать запросы (Requests), отклики (Responses), данные (Data) и состояние когерентности кешей. Это позволяет инженерам быстро находить нарушения протокола и причины ошибок когерентности.
• Встроенные возможности триггеров и фильтров позволяют инженеру изолировать критические события. Вы можете настроить триггеры на конкретные типы транзакций CXL.mem, определенные адреса памяти, ошибки в CXL.cache или изменения состояния LTSSM (Link Training and Status State Machine – автомат состояний обучения и статуса канала). Это dramatically сокращает время отладки.
• Программный комплекс P5562CXLA предоставляет подробный обзор LTSSM и процесса выравнивания сигнала (Equalization) в начале работы канала. Поскольку протокол базируется на физическом уровне PCIe, стабильность этого процесса на скорости 32 GT/s является фундаментом для дальнейшей работы. Анализ включает поддержку как нормального, так и деградированного режимов работы линка.

Применение Keysight P5562CXLA

Анализатор P5562CXLA предназначен для профессионального использования в следующих областях:

• Разработка Чипов (ASIC/FPGA): Верификация IP-ядер (Intellectual Property) контроллеров протокола и проверка их соответствия спецификации CXL 1.1/2.0 до стадии производства.
• Отладка работы контроллеров памяти и логики ускорителей (например, GPU, AI-акселераторы), которые используют CXL для высокоскоростного доступа к системной памяти или собственной памяти.
• Разработка Серверных Платформ: Проверка взаимодействия корневого комплекса (Root Complex) сервера с устройствами CXL на предмет корректной инициализации, когерентности кешей и процедур восстановления после ошибок (Error Recovery).

Комплектация Keysight P5562CXLA

P5562CXLA является программной лицензией, которая активирует функционал CXL 1.1/2.0 в аппаратном анализаторе протоколов Keysight:

• Лицензия P5562CXLA: Программное обеспечение (Software) для анализа и визуализации протоколов CXL 1.1 и 2.0.

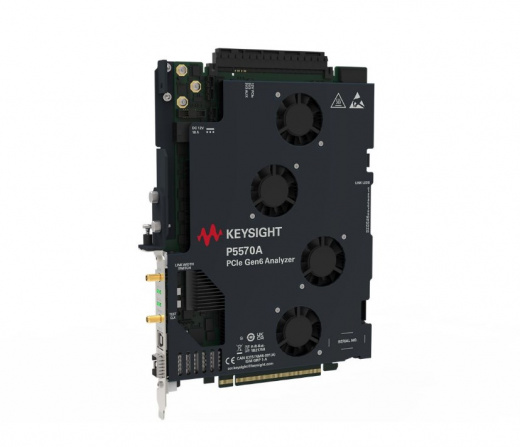

• Аппаратный Анализатор Протоколов Keysight (например, P5571A/P5572A): Физический модуль анализатора, который устанавливается между хостом и тестируемым устройством (DUT) в форм-факторе CEM (Card Electromechanical) для захвата трафика 32 GT/s.
• ПО Keysight P5500 Traffic Analysis: Единый программный интерфейс для управления анализатором и просмотра декодированных трасс.
• Память Трассировки: Аппаратный анализатор оснащен памятью до 16 GB для глубокого захвата данных.
