Keysight P5552A Анализатор протокола PCIe 5.0

Keysight P5552A: Флагманский анализатор протокола PCI Express 5.0 (32 GT/s)

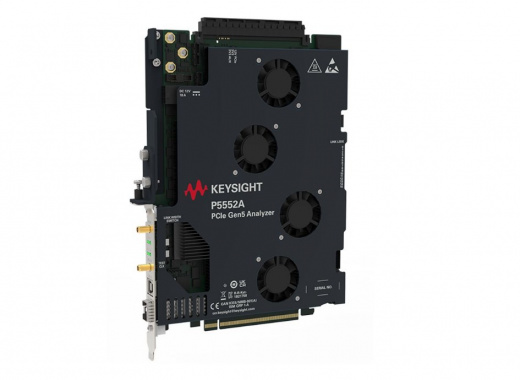

Keysight P5552A — высокоинтегрированный Анализатор протокола PCIe 5.0 (PCI Express 5.0). P5552A является синонимом бескомпромиссной целостности сигнала (SI) и глубочайшей аналитики, необходимой для верификации и отладки устройств, работающих на скорости 32 гигатрансфера в секунду (GT/s).

Keysight P5552A устраняет традиционные сложности тестовых стендов. Благодаря инновационному форм-фактору со встроенным интерпозером, этот анализатор протокола исключает необходимость в громоздких внешних шасси и длинных, подверженных влиянию кабелях, которые неизбежно ухудшают канал передачи данных. P5552A обеспечивает минимальное влияние на тестируемую связь, давая инженерам абсолютную уверенность в достоверности полученных данных. Наш фокус — предоставить вам максимально чистое и точное представление о трафике PCIe между корневым комплексом (Root Complex) и конечной точкой (Endpoint).

Преимущества Keysight P5552A

• P5552A использует встроенные алгоритмы эквалайзинга (Equalization) и усиления (Amplification), которые эффективно устраняют собственное влияние анализатора на канал. Это гарантирует, что захваченный трафик полностью соответствует тому, что происходило бы, если бы анализатор отсутствовал.
• Поддержка скорости до 32 GT/s с минимальным воздействием на Link Training and Status State Machine (LTSSM). Анализатор протокола корректно согласовывает максимальную скорость и ширину линий до x16, не маскируя проблемы самого DUT (Device Under Test).
• 16 ГБайт (Gigabytes) памяти захвата трафика с функцией встроенного сжатия данных. Такой объем позволяет регистрировать длительные последовательности событий и трафика, что критично для выявления редких и сложных проблем.
• PHY Layer (Физический уровень): Декодирование тренировочных последовательностей (TS1/TS2) и упорядоченных наборов (Ordered Sets).
• Link Layer (Канальный уровень): Анализ подтверждений (ACK/NAK), порядковых номеров (Sequencing Numbers) и механизмов повтора (Replay).
• Transaction Layer (Транзакционный уровень): Декодирование операций чтения/записи памяти, конфигурации и ввода/вывода (I/O Read and Writes).
• Мощный механизм триггеров и фильтров для точного захвата нужных событий. Инженеры могут настроить сложные условия для изоляции конкретных транзакций, ошибок или состояний LTSSM, что многократно ускоряет отладку.

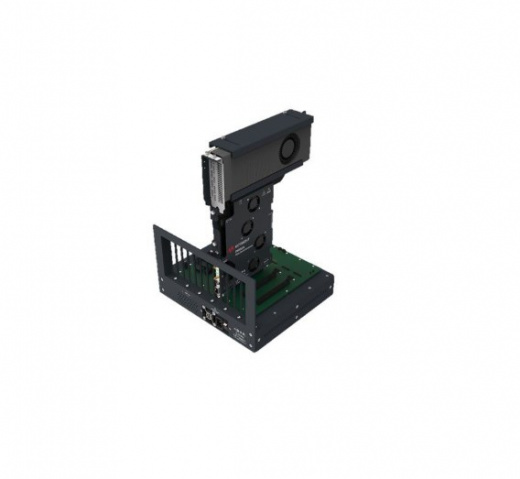

• Новый форм-фактор "карты": Компактный дизайн, легко развертываемый на лабораторном стенде, значительно улучшает универсальность и уменьшает занимаемое пространство по сравнению с традиционными решениями на основе шасси.
• Стабильное механическое соединение: Устройство P5552A обеспечивает надежное и прочное физическое подключение между тестируемым устройством и системой.

Применение Keysight P5552A

Анализатор протокола P5552A — это обязательный инструмент для инженеров-разработчиков и специалистов по верификации в центрах обработки данных (Data Centers) и высокопроизводительных вычислениях (HPC), работающих с PCIe 5.0.

• Отладка и верификация конечных устройств: Тестирование твердотельных накопителей (SSD), сетевых адаптеров (NIC), графических карт (GPU) и ускорителей, разработанных по стандарту PCIe 5.0.
• Проверка взаимодействия (Interoperability): Анализ процесса установления связи между Root Complex и Endpoint для выявления проблем совместимости и корректности отработки LTSSM.
• Комплексная валидация с Эксайзером: В сочетании с Протокольным Эксайзером Keysight P5551A, P5552A формирует мощную систему, способную эмулировать обе стороны канала и вводить ошибки для стресс-тестирования.
• Анализ производительности: Использование P5552A для обзора производительности канала и выявления узких мест (bottlenecks) на уровне протокола.

Комплектация Keysight P5552A

Типовая поставка включает:

• Анализатор протокола PCIe 5.0 Keysight P5552A (аппаратный модуль).

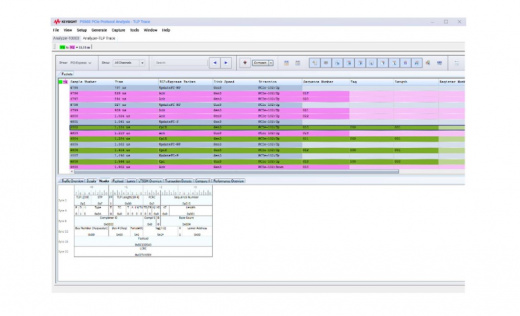

• Программное обеспечение P5552PSWA Protocol Analyzer Traffic Analysis (для декодирования и визуализации трафика).
• Необходимые кабели питания и интерфейсные кабели (для подключения к управляющему ПК).
• Сопутствующая документация и руководство пользователя.

Опции Keysight P5552A

Технические характеристики Keysight P5552A

• Декодирование до 32 ГТ/с с поддержкой x4, x8 и x16
• Используйте до 16 ГБ памяти трассировки с помощью встроенного сжатия данных
• Уровень PHY (TS1/TS2/упорядоченные наборы), уровень канала (ACK/NAL, порядковые номера, воспроизведение), уровень транзакций (память, конфигурация, чтение/запись ввода-вывода)
• Графический интерфейс комбинированного анализатора и тренажера
• Мощный триггерный и фильтрующий движок
• Стабильное и надежное механическое соединение устройства с тестируемой системой
