Keysight P5551CTSA Тестовый набор на соответствие PCI Express® 5.0

P5551CTSA Keysight: Программный набор для протокольного тестирования на соответствие PCI Express 5.0 (32 GT/s)

Внедрение стандарта PCI Express 5.0 (PCIe 5.0) со скоростью 32 GT/s (Гигатрансфер в секунду) предъявляет беспрецедентные требования к надёжности и соответствию протокола. P5551CTSA Protocol Compliance Test Suite является обязательным инструментом для любого разработчика, стремящегося успешно пройти сертификацию PCI-SIG (Peripheral Component Interconnect Special Interest Group). P5551CTSA — это не просто набор тестов, а полноценная автоматизированная среда, которая систематизирует процесс проверки поведения вашего устройства в соответствии со спецификацией Link Layer (уровень канала) и Transaction Layer (уровень транзакций).

Точность и повторяемость результатов, обеспечиваемые P5551CTSA, критически важны для минимизации рисков при выходе на рынок. Этот программный комплекс работает совместно с аппаратным модулем Keysight P5551A Protocol Exerciser (протокольный эмулятором), который обеспечивает генерацию стрессового трафика и эмуляцию корневого комплекса (Root Complex) или конечного устройства (Endpoint) с соблюдением требований к целостности сигнала (Signal Integrity) на скорости 32 GT/s.

Преимущества Keysight P5551CTSA

Ключевые преимущества, которые P5551CTSA предоставляет инженерам по верификации:

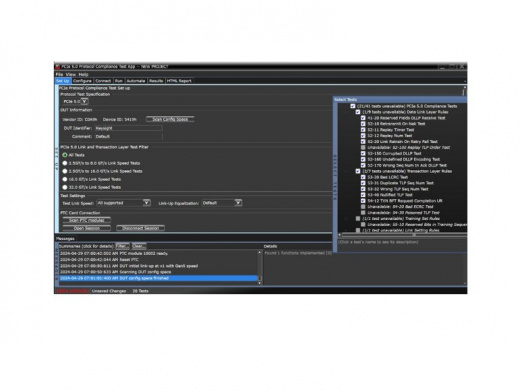

• P5551CTSA включает в себя все необходимые модули тестирования, требуемые для официального сертификационного тестирования PCI-SIG. Программное обеспечение автоматически управляет протокольным эмулятором P5551A, прогоняя тестовые сценарии, начиная с минимальной скорости 2.5 GT/s и заканчивая максимальной скоростью 32 GT/s.
• Инженеру предоставляется возможность фильтровать и настраивать тестовые случаи, позволяя сфокусироваться на определённых режимах работы или областях протокола (например, LTSSM – Link Training and Status State Machine).
• В соответствии с требованиями PCIe 5.0, P5551CTSA содержит свыше 100 встроенных тестовых случаев для LTSSM. Это позволяет тщательно проверить, как ваше устройство под тестом (Device Under Test, DUT) выполняет обучение канала, переходы между состояниями питания (L0, L0s, L1) и обработку ошибок на уровне канала.
• При обнаружении несоответствия тест-кейс генерирует подробный лог-файл, позволяя инженеру быстро перейти к месту ошибки. P5551CTSA не просто сообщает «сбой» (Fail), а предоставляет детальную информацию о транзакциях, пакетах TLP (Transaction Layer Packet) и DLLP (Data Link Layer Packet), приведших к нарушению.
• Это критически важно для сокращения циклов отладки, поскольку исключает необходимость вручную искать причину в огромных трассировках.
• Работая с P5551A Exerciser, тестовый набор может эмулировать реальные проблемы канала, внедряя ошибки на уровне TLP и DLLP (например, некорректные порядковые номера или ошибки CRC), чтобы проверить, насколько корректно DUT реагирует на нештатные ситуации и выполняет процедуры восстановления (Retraining).
• P5551CTSA покрывает все скорости PCIe (2.5, 5.0, 8.0, 16.0 и 32 GT/s) и все ширины канала (x1, x4, x8, x16), обеспечивая комплексную проверку на соответствие спецификации для различных форм-факторов и конфигураций устройств.

Применение Keysight P5551CTSA

Тестовый набор P5551CTSA необходим на финальных этапах разработки и верификации:

• Сертификация PCI-SIG: Предварительная проверка на соответствие всем требованиям протокола перед подачей заявки на официальную сертификацию на PCI-SIG Compliance Workshops.
• Верификация IP-блоков: Использование набора для глубокого тестирования IP-ядер, разрабатываемых для интеграции в чипы ASIC (Application-Specific Integrated Circuit) и FPGA (Field-Programmable Gate Array).
• Разработка конечных устройств (Endpoint) и систем (Root Complex): Ускоренное тестирование новых серверных платформ, ускорителей, сетевых карт, а также SSD (Solid State Drive) с интерфейсом PCIe 5.0 и NVMe.

Комплектация Keysight P5551CTSA

P5551CTSA является программной лицензией и требует соответствующего аппаратного обеспечения для работы.

• Лицензия P5551CTSA: Программное обеспечение (Software) для выполнения автоматизированных протокольных тестов на соответствие PCIe 5.0.

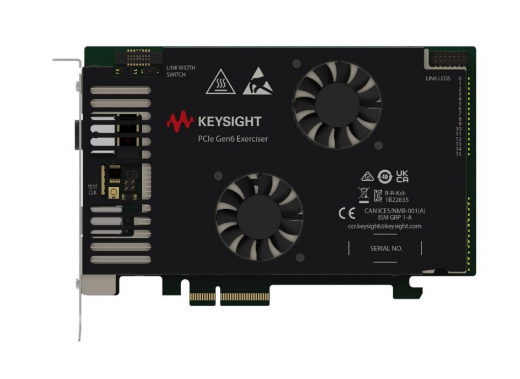

• Протокольный Эмулятор P5551A (Protocol Exerciser): Основное аппаратное средство, необходимое для генерации тестового трафика и эмуляции противоположной стороны канала на скорости 32 GT/s.
• Операционная система: Поддерживаются Microsoft Windows 10/11 (64-bit).
• Дополнительное Оборудование: Кабели и соответствующие тестовые приспособления (CEM – Card Electromechanical, U.2/M.2 интерпозеры) для подключения тестируемого устройства (DUT).
• Документация: Подробное руководство пользователя P5551CTSA и описание тестовых случаев.
