Keysight P5551A Тренажер протокола PCIe 5.0

Keysight P5551A: Экспертный тренажер протокола PCI Express 5.0 (32 GT/s)

Keysight P5551A является ключевым инструментом для всестороннего тестирования стандарта PCI Express 5.0 (PCIe 5.0). Тренажер протокола P5551A разработан для максимально эффективной валидации (Validation) и отладки ваших устройств, обеспечивая генерацию трафика на полной скорости 32 гигатрансфера в секунду (GT/s).

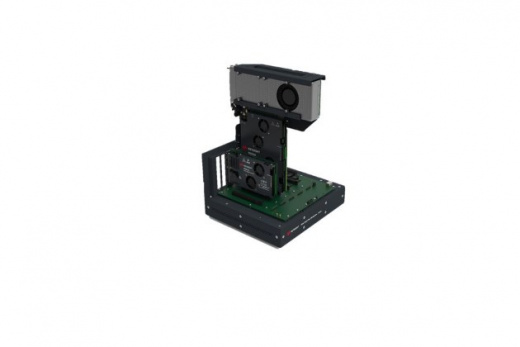

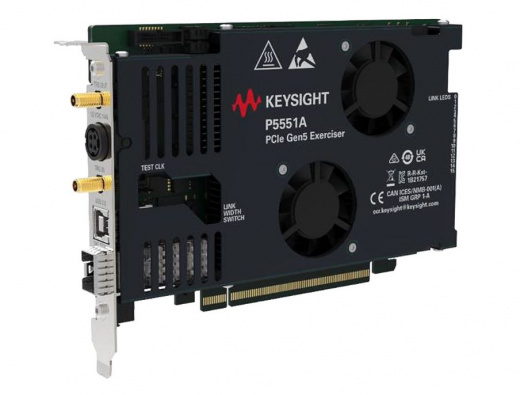

Интегрированный форм-фактор P5551A в виде единой платы расширения (add-in-card) представляет собой фундаментальное преимущество. Этот дизайн значительно упрощает настройку тестового стенда и, что критически важно, гарантирует превосходную целостность сигнала (SI). Инженерам больше не нужно тратить время на борьбу со сложными внешними шасси и кабельными соединениями, ухудшающими канал. С P5551A вы получаете надежную и стабильную тестовую платформу, позволяющую сосредоточиться на автоматизации и разработке уникальных тестовых сценариев.

Преимущества Keysight P5551A

• Двойная эмуляция ролей: P5551A предоставляет инженерам гибкость в эмуляции как Корневого комплекса (Root Complex), так и Конечной точки (Endpoint Device). Это позволяет тестировать любое устройство (Device Under Test, DUT) в реалистичной среде, независимо от его фактической роли в системе.
• Поддержка всех скоростей: Тренажер протокола обеспечивает генерацию трафика и автоматическую тренировку канала (Link Training) на всех скоростях PCIe от 2.5 GT/s (Gen1) до 32 GT/s (Gen5), а также на ширине линий x4, x8 и x16.
• Автоматизированная тренировка канала и Эквалайзация (Equalization): P5551A поддерживает автоматическое обучение канала, включая управление Real-Time Equalization (эквалайзацией в реальном времени), что является критически важным для работы на скорости 32 GT/s. Это гарантирует, что Link Training and Status State Machine (LTSSM) проходит корректно и в полном соответствии со спецификацией PCIe 5.0.
• Генерация Трафика на Транзакционном Уровне (Transaction Layer Packet, TLP): Возможность создания настроенных пакетов TLP, включая чтение/запись памяти (Memory Read/Write), запросы конфигурации (Config Request) и различные типы завершений (Completion types). Это позволяет имитировать реальные рабочие нагрузки (workloads) и сценарии использования.
• Вставка ошибок (Error Insertion) на разных уровнях: P5551A дает полный контроль над внесением ошибок на уровне DLLP (Data Link Layer Packet) и TLP, включая ошибки NAK (Negative Acknowledgement) и ошибки завершения (Completion Error). Это критически важно для проверки механизмов восстановления ошибок и общей надежности, доступности и обслуживаемости (Reliability, Availability, Serviceability, RAS) тестируемого устройства.
• LTSSM-тестирование: Более 100 встроенных LTSSM-тесткейсов для проверки всех возможных путей и переходов машины состояний тренировки канала, обеспечивая полное соответствие протоколу.

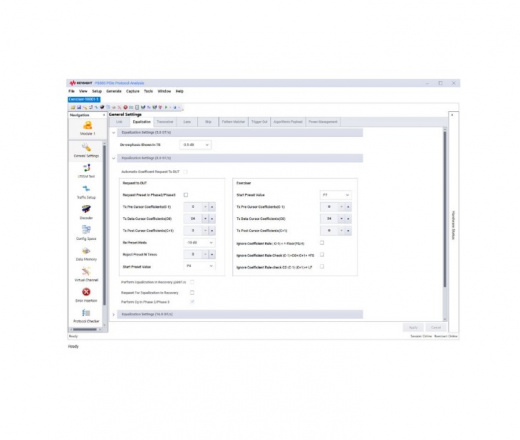

• Единый программный интерфейс: Keysight P5551A использует общее программное обеспечение (P5551PSWA Protocol Exerciser Traffic Analysis Software) с Анализатором P5552A. Это обеспечивает унифицированный интерфейс для настройки генерации трафика, анализа и обмена данными между тренажером и анализатором.
• Поддержка Compliance Testing: Совместно с опциональным ПО P5551CTSA Protocol Compliance Test Suite Application тренажер P5551A позволяет выполнять автоматизированные тесты на соответствие требованиям спецификации PCI-SIG® (PCI Special Interest Group).

Применение Keysight P5551A

P5551A Тренажер протокола PCIe 5.0 является основным инструментом для:

• Разработки и отладки новых устройств: Тестирование ранних версий кремния (silicon) и программного обеспечения (firmware) до получения физического корневого комплекса или конечной точки.
• Стресс-тестирование RAS-функциональности: Создание и внедрение сложных сценариев ошибок для проверки способности устройства восстанавливаться после сбоев и обеспечения высокой доступности.
• Валидация производительности: Генерация настраиваемых рабочих нагрузок для определения реальной пропускной способности и выявления узких мест (bottlenecks) в архитектуре устройства.
• Верификация соответствия протоколу: Проверка поведения DUT на соответствие всем правилам PCIe 5.0 на канальном и транзакционном уровнях, включая корректность работы Flow Control (управление потоком).

Комплектация Keysight P5551A

Типовая поставка включает аппаратный модуль и необходимое программное обеспечение:

• Тренажер протокола PCIe 5.0 Keysight P5551A (аппаратный модуль).
• Программное обеспечение P5551PSWA Protocol Exerciser Traffic Analysis Software (для конфигурации и генерации трафика).
• Необходимые кабели питания и интерфейсные кабели (для подключения к управляющему ПК).
• Сопутствующая документация и руководство пользователя.

Опции Keysight P5551A

Технические характеристики Keysight P5551A

• Поддерживает до 32 ГТ/с с вариантами ширины физической линии x4, x8 и x16

• Автоматизированное обучение Link с поддержкой пропуска и обхода

• Генерация трафика с изменением полосы движения и определением полярности
• Поддержка масштабируемого управления потоком
• Обучение связям и контроль LTSSM
• Эквализация в реальном времени
• Генерация транзакционного уровня
• Ошибка вставки
• Полное решение протокола тестирования RAS
