Keysight M8296A – высокоскоростной электрический дигитайзер AXIe. Частота дискретизации 92 Гвыб/с, 4 канала, память 512 Квыб/канал. Идеален для захвата и анализа быстрых электрических сигналов в передовых R&D.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8296A: Высокоточный захват.
Keysight M8296A Электрический высокоскоростной дигитайзер представляет собой передовое модульное решение для высокоточного захвата и анализа электрических сигналов в самых требовательных приложениях. Разработанный для работы в составе платформы Keysight AXIe, этот дигитайзер предлагает выдающуюся производительность, масштабируемость и гибкость, необходимые для тестирования и верификации высокоскоростных цифровых интерфейсов, радиочастотных систем и когерентных оптических технологий. M8296A является ключевым инструментом для инженеров и исследователей, работающих с современными стандартами связи, такими как 400 Gigabit Ethernet (Гбит/с), 800 Гбит/с и выше, где критически важны целостность сигнала и точность измерений.
Преимущества Keysight M8296A:
- Высочайшая частота дискретизации и полоса пропускания: Keysight M8296A обеспечивает частоту дискретизации до 92 гигавыборок в секунду (Гвыб/с) и широкую аналоговую полосу пропускания, что позволяет захватывать и анализировать даже самые быстрые и сложные электрические сигналы без искажений. Это делает его идеальным для характеризации высокоскоростных последовательных данных, радиочастотных и микроволновых сигналов.
- Исключительная точность и чистота сигнала: Дигитайзер Keysight M8296A отличается низким уровнем шума и высокими показателями динамического диапазона без паразитных излучений (SFDR), что гарантирует высочайшую точность измерений. Это позволяет достоверно характеризовать исследуемые устройства, минимизируя влияние измерительного оборудования на результаты. Высокая точность особенно важна при анализе многоуровневых сигналов и чувствительных систем.
- Многоканальная конфигурация: Keysight M8296A поддерживает многоканальные конфигурации, что является критически важным для тестирования систем с множественными входами/выходами (MIMO), а также для одновременного анализа различных точек в сложных электрических цепях. Возможность четырёхканального измерения (например, M8296A-004) позволяет комплексно характеризовать устройства, требующие нескольких синхронизированных каналов.
- Глубокая память для захвата данных: Прибор оснащен значительным объемом памяти (например, 512 киловыборок (Квыб) на канал в опции M8296A-004), что позволяет захватывать длительные последовательности сигналов с высокой частотой дискретизации. Это особенно полезно для анализа редких событий, переходных процессов и длинных паттернов данных.
- Гибкие возможности синхронизации: M8296A предлагает гибкие возможности синхронизации, включая внешний вход синхронизации. Это обеспечивает точное выравнивание временных меток с другими приборами в тестовой установке, что критически важно для коррелированных измерений и отладки сложных систем.
- Интеграция с платформой AXIe: Как часть модульной платформы Keysight AXIe, M8296A легко интегрируется в комплексные тестовые установки. Он может использоваться совместно с другими модулями AXIe, такими как генераторы сигналов произвольной формы (AWG), цифровые сигнальные процессоры (DSP) и оптические анализаторы модуляции, для создания полноценных автоматизированных тестовых решений.
- Универсальное применение: Способность подключаться к дифференциальным выходам интегрированных когерентных приёмников (ICR) делает M8296A идеальным для тестирования когерентных оптических систем. Он также широко используется для параметрических испытаний и отладки высокоскоростных электрических интерфейсов.
Применение M8296A
Keysight M8296A находит ключевое применение в тестировании и верификации высокоскоростных цифровых интерфейсов и когерентных оптических систем, особенно при работе с дифференциальными выходами интегрированных когерентных приёмников (ICR). M8296A позволяет проводить параметрические испытания и отладку устройств, соответствующих новейшим стандартам высокоскоростной передачи данных, обеспечивая точный анализ целостности сигнала, джиттера и других критически важных электрических характеристик для таких технологий, как 400 Гбит/с, 800 Гбит/с Ethernet и других высокоскоростных последовательных шин.Опции M8296A
| Наименование опции | Описание |
|---|---|
| М8296А-004 | Высокопроизводительный цифровой преобразователь 92 Гвыб/с, 4 канала, память 512 кВыб на канал, внешний вход синхронизации |
Технические характеристики M8296A
| Наименование характеристики | Описание |
|---|---|
| Разрешение АЦП: | 8 бит |
| Диапазон частот: | 50 кГц - 42 ГГц |
| Максимальная частота дискретизации: | 92 ГВыб/с |
| Максимальная частота: | 42 ГГц |
| Платформа: | AXIe |
| Аналоговая полоса пропускания: | 37 ГГц (3 дБ) |
| Совместимость с майфреймами: | Шасси AXIe |
| Максимальная обнаруживаемая скорость передачи символов: | 74 Гбод |
| Максимальная длина записи: | 512 КС/канал |
| Тип: | Электрический высокоскоростной дигитайзер |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

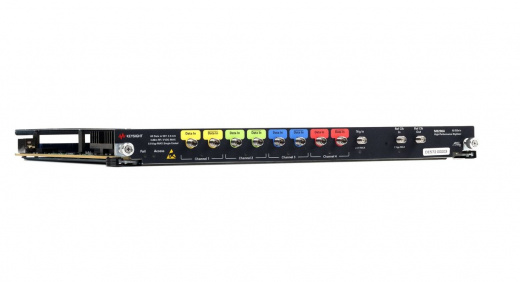

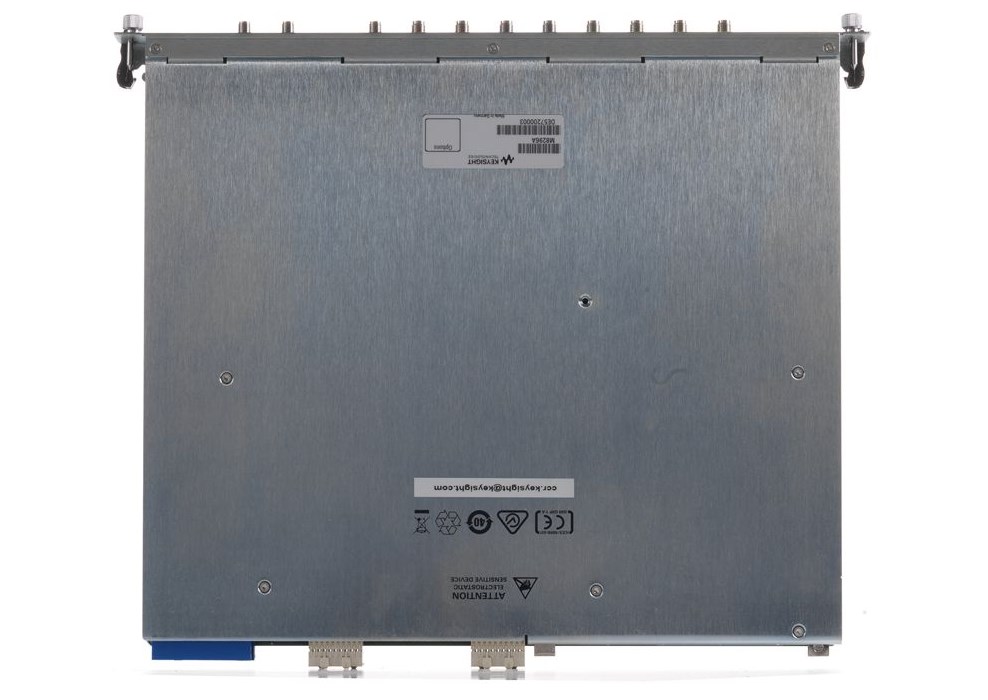

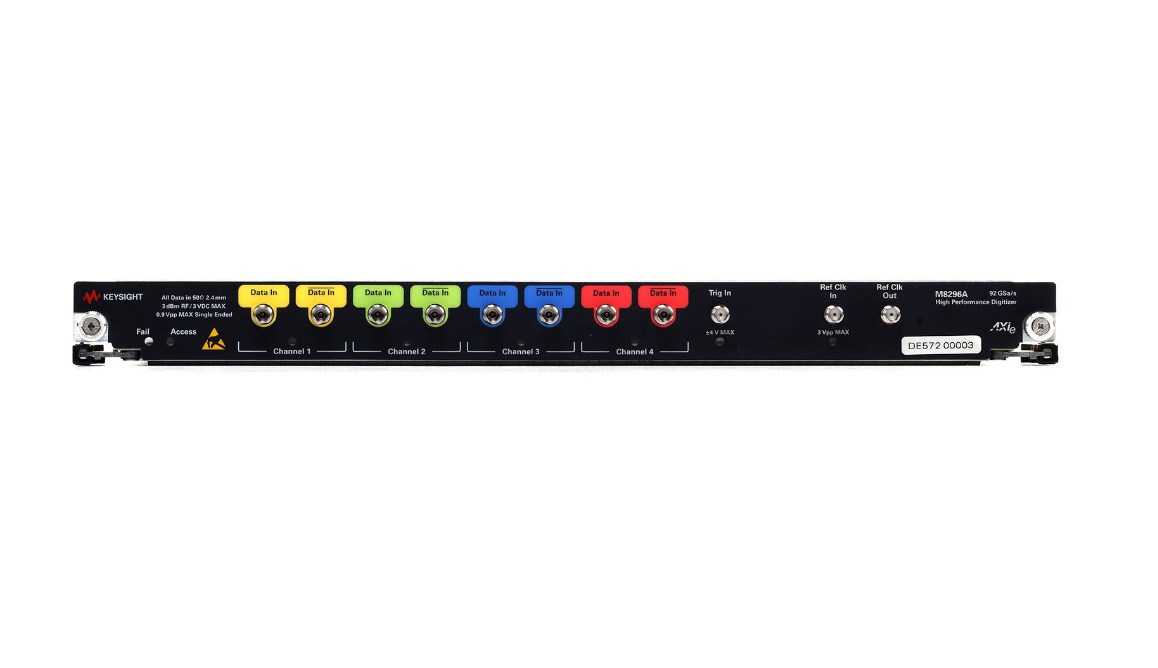

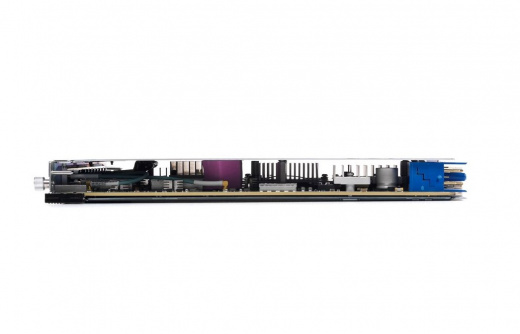

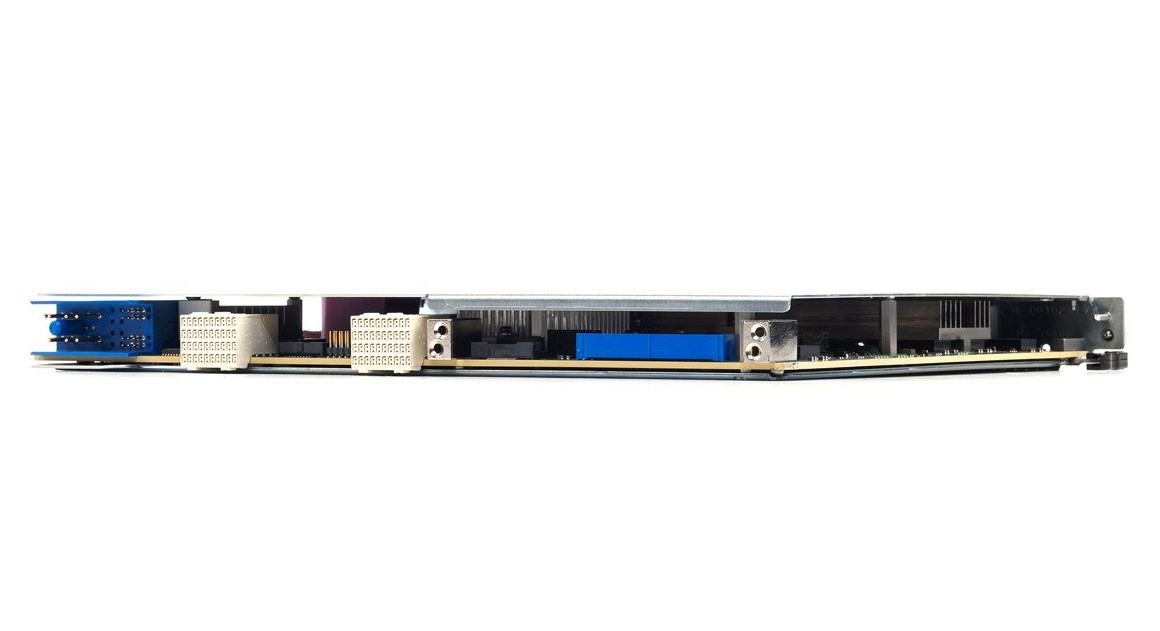

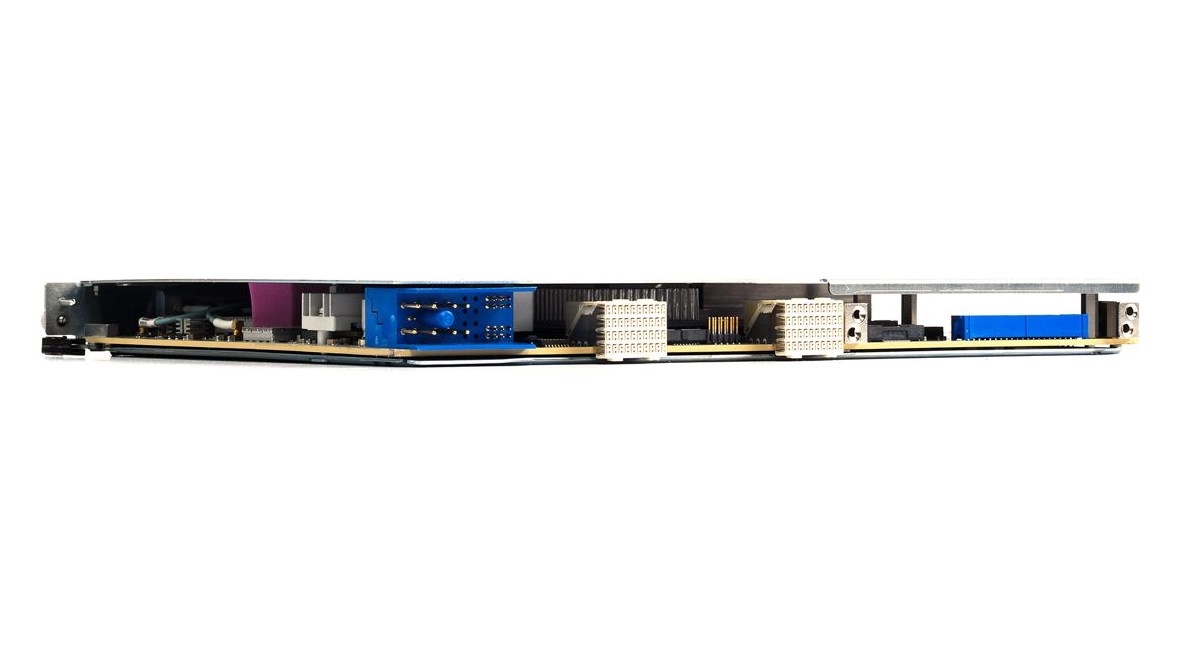

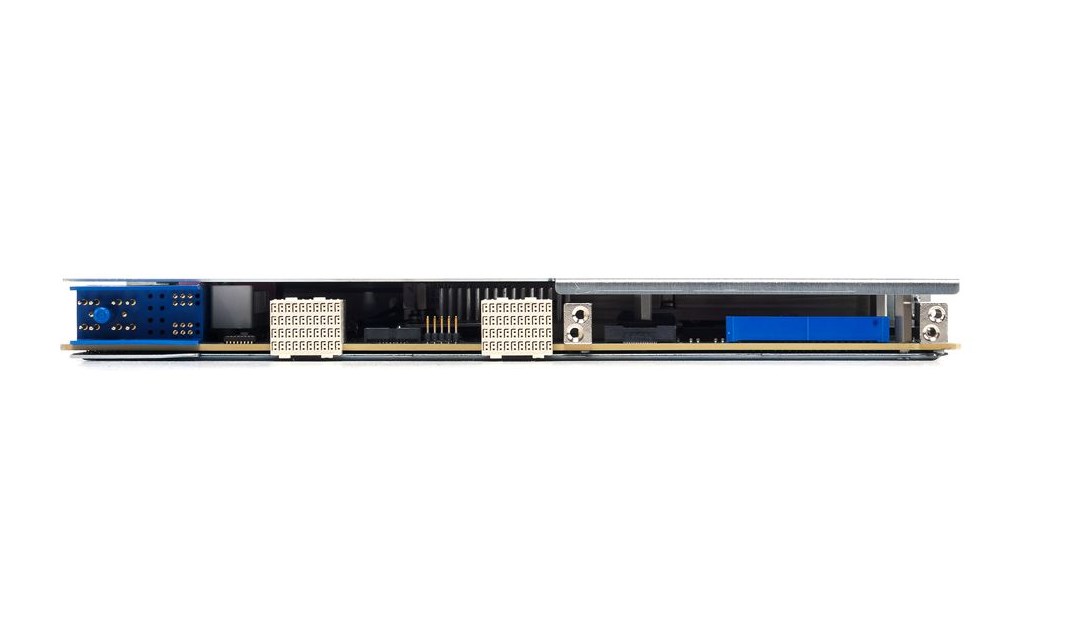

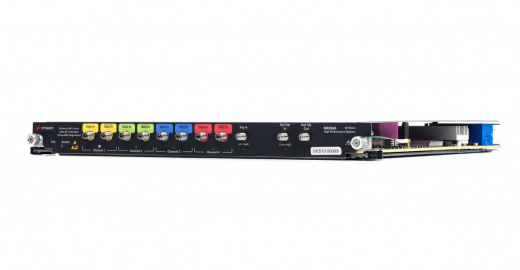

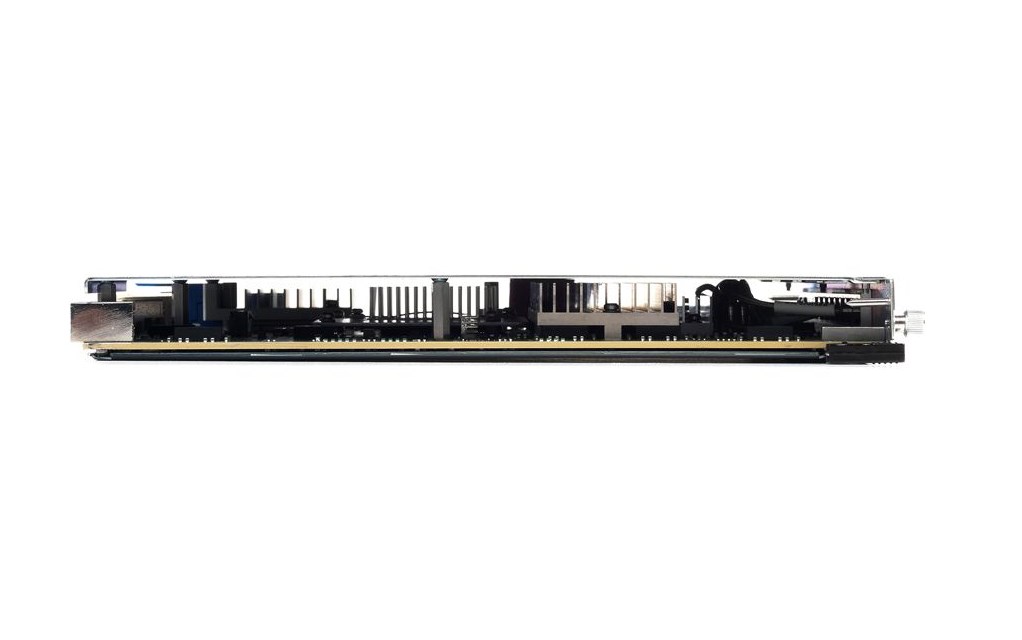

Фотогалерея
