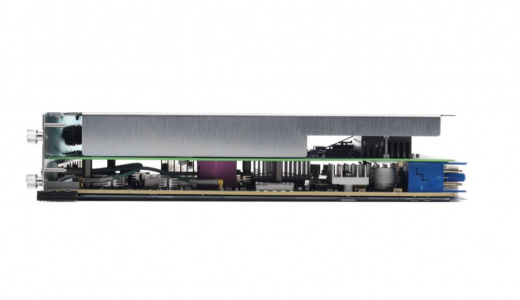

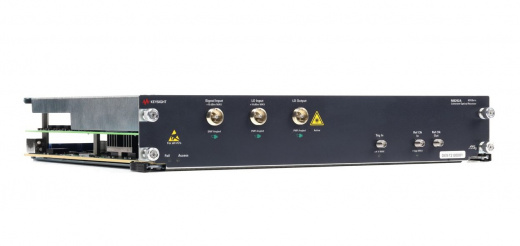

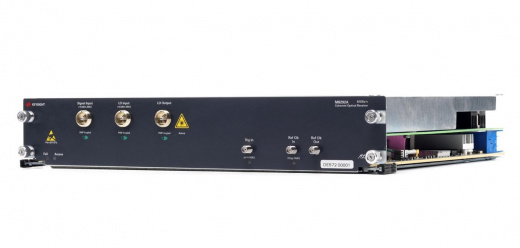

Keysight M8292A Модульный анализатор оптической модуляции

Keysight M8292A: Высокоскоростной оптический анализ.

Keysight M8292A разработан для решения самых сложных задач в области тестирования и верификации компонентов и систем для высокоскоростных когерентных оптических коммуникаций. M8292A, работающий на частоте дискретизации 92 гигавыборки в секунду (Гвыб/с), является частью модульной платформы Keysight AXIe, что обеспечивает исключительную масштабируемость, гибкость и производительность. Keysight M8292A незаменим для исследователей и инженеров, работающих над системами следующего поколения, такими как 400 Гбит/с, 800 Гбит/с и выше, требующих точного анализа сложных многоуровневых оптических сигналов.

Преимущества Keysight M8292A:

• Выдающаяся производительность и частота дискретизации: Keysight M8292A обладает одной из самых высоких в отрасли частот дискретизации – 92 Гвыб/с. Высокая частота дискретизации критически важна для анализа многоуровневых форматов модуляции, таких как квадратурная амплитудная модуляция (QAM) высокого порядка, а также для точного измерения временных характеристик сигналов.
• Модульный анализатор Keysight M8292A предоставляет полный набор функций для всестороннего анализа оптической модуляции. Он позволяет измерять ключевые параметры качества сигнала, включая векторную погрешность (EVM) для различных типов модуляции (QPSK, 16QAM, 64QAM и т.д.), отношение сигнал/шум (OSNR), фазовый шум, символьные диаграммы, временные диаграммы (eye diagrams) и многое другое. Эти измерения необходимы для оптимизации производительности, выявления неисправностей и обеспечения соответствия отраслевым стандартам.
• Модульная архитектура AXIe: Принадлежность к платформе AXIe обеспечивает гибкость и масштабируемость. Keysight M8292A является 2-слотовым модулем AXIe, который легко интегрируется в существующие или новые тестовые установки на базе AXIe. Это позволяет пользователям создавать многоканальные системы, комбинировать M8292A с другими модулями Keysight (например, генераторами сигналов произвольной формы) для создания комплексных решений, что значительно повышает эффективность тестирования.
• Когерентный оптический приёмник C-диапазона (M8292A-C92): Для полноценного анализа сигналов M8292A часто дополняется специализированным когерентным оптическим приёмником C-диапазона (опция M8292A-C92). Этот приёмник обеспечивает точное и стабильное преобразование оптического сигнала в электрический, что является первым и критически важным шагом для высококачественного анализа модуляции.
• Опции для расширения функциональности: Keysight M8292A может быть расширен с помощью дополнительных опций, таких как M8292A-800, которая позволяет добавить оптический вход и выход внешнего гетеродина. Это повышает гибкость прибора, позволяя работать с различными источниками гетеродина и оптимизировать тестовую конфигурацию под конкретные требования.
• Совместимость с программным обеспечением Keysight: Для управления M8292A и анализа полученных данных используется мощное программное обеспечение Keysight, включая расширенные пакеты для векторного анализа сигналов (например, 89601200C – расширенный векторный анализ сигналов) и анализ цифровой демодуляции (89601AYAC). Это программное обеспечение обеспечивает глубокий анализ, постобработку данных и интуитивно понятное управление прибором.

Применение M8292A:

• Разработка и исследование когерентных сложных трансиверов: Незаменим для характеризации и отладки высокоскоростных оптических модулей, поддерживающих скорости 400 Гбит/с, 800 Гбит/с и выше, а также различные схемы модуляции (DP-QPSK, DP-16QAM, DP-64QAM).
• Проектирование и оптимизация сложных систем связи: Используется для анализа влияния различных компонентов сети (волокна, усилители, переключатели) на качество оптического сигнала и для оптимизации общей производительности системы.
• Исследования в области фотоники: Применяется в академических и промышленных лабораториях для изучения новых принципов оптической передачи данных, разработки инновационных модуляционных форматов и исследования квантовых оптических явлений.
• Контроль качества на производстве: Используется для высокоточного тестирования и верификации модулей и компонентов на производственных линиях, обеспечивая соответствие продукции строгим стандартам.
• Разработка и тестирование высокоскоростных аналого-цифровых преобразователей (АЦП) и цифро-аналоговых преобразователей (ЦАП): Хотя сам M8292A является анализатором, его высокая частота дискретизации позволяет использовать его в связке с другими приборами для характеризации производительности высокоскоростных преобразователей.

Технические характеристики M8292A

Опции M8292A
