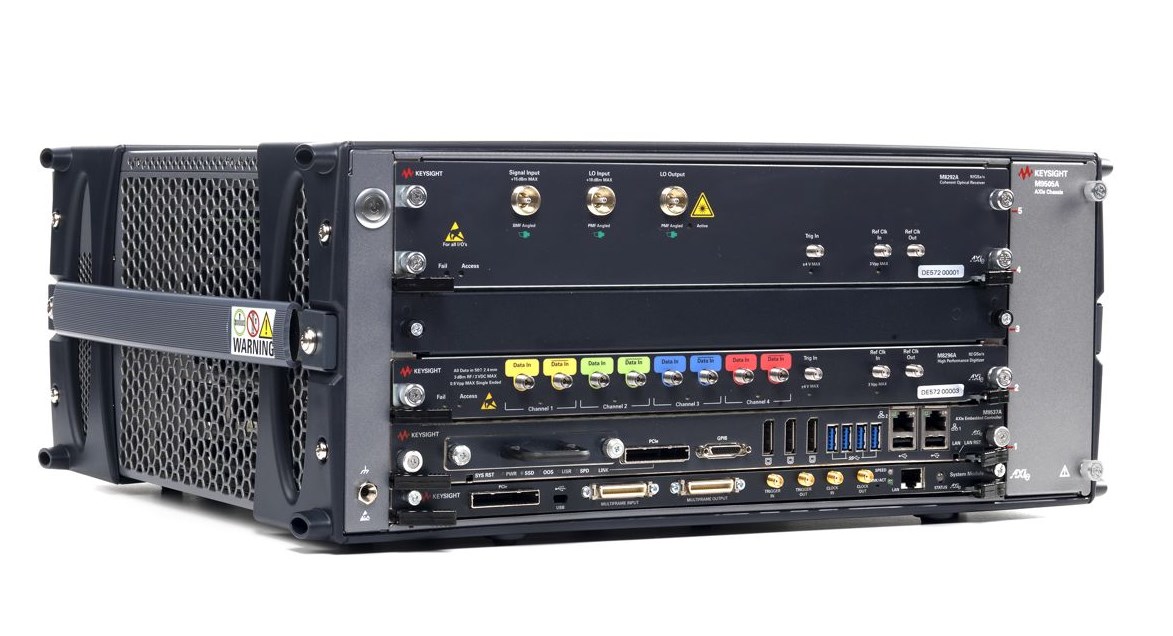

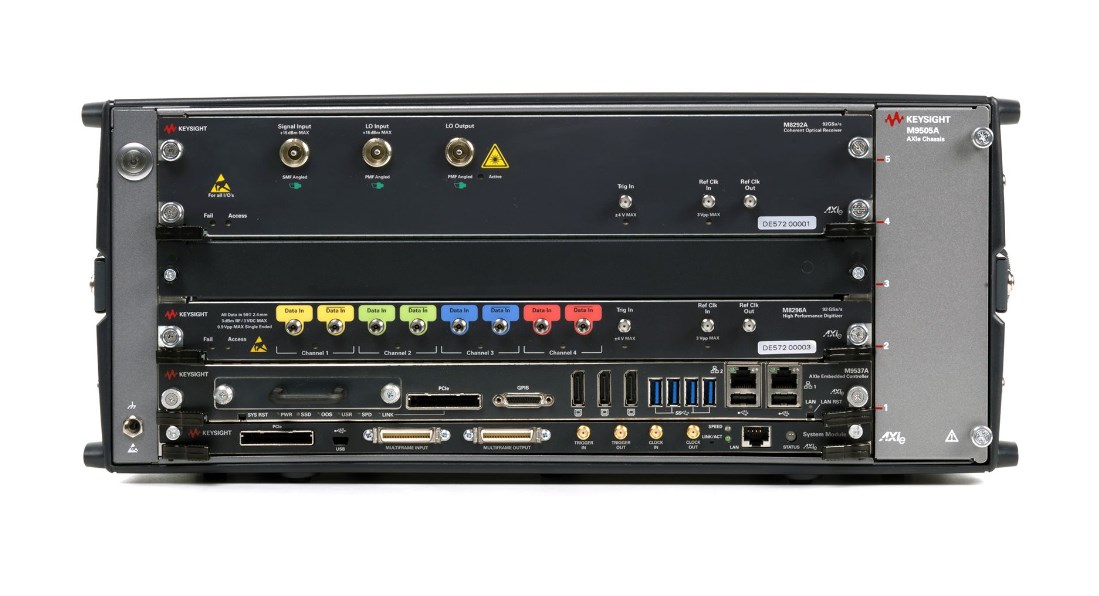

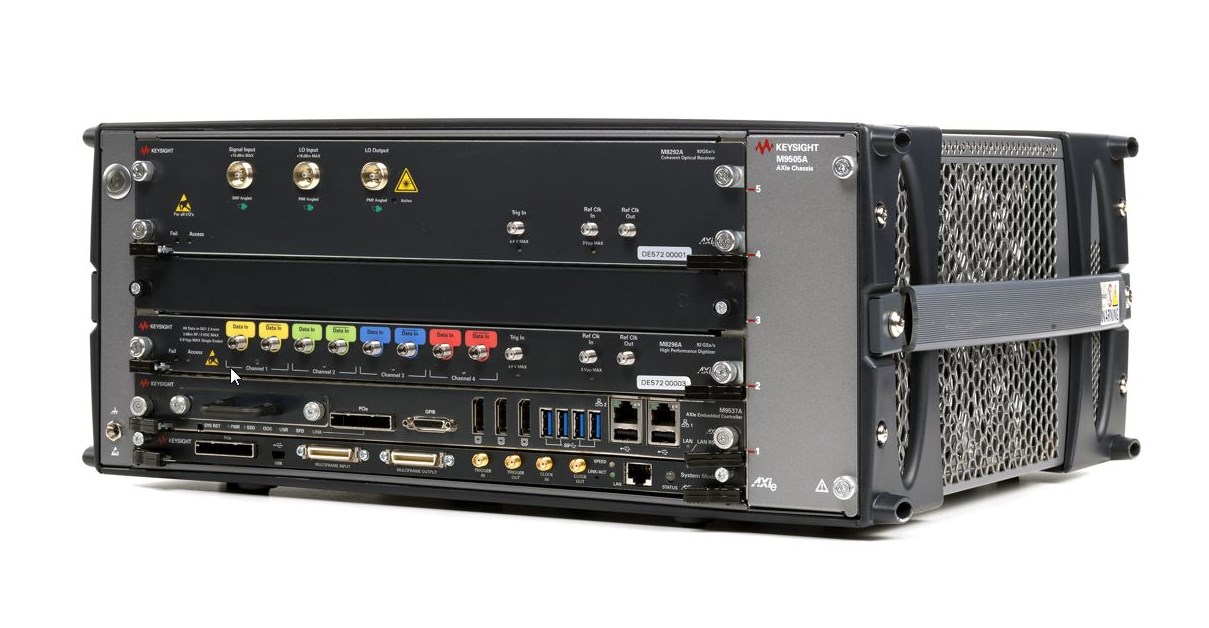

Keysight M8290A – комплексный анализатор оптической модуляции и дигитайзер. Интегрирует OMA и высокоскоростной дигитайзер для анализа 400G/800G+ оптических сигналов. Идеален для R&D когерентных систем, обеспечивает высокую точность и чистоту измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8290A: Интегрированное тестирование.
Генератор сигналов Keysight M8290A представляет собой инновационное решение, сочетающее в себе функции оптического анализатора модуляции и высокоскоростного дигитайзера. Разработанный для самых требовательных задач в области исследований и разработок, M8290A является ключевым элементом для тестирования следующего поколения когерентных оптических систем связи. Keysight M8290A интегрируется в модульную платформу, обеспечивая высочайшую производительность, точность и гибкость, необходимые для анализа и характеризации высокоскоростных сложных сигналов, используемых в современных центрах обработки данных и телекоммуникационных сетях.
Преимущества Keysight M8290A:
- Комплексное решение в одном приборе: Главное преимущество Keysight M8290A заключается в уникальном сочетании функций анализатора оптической модуляции и высокоскоростного дигитайзера. Это позволяет пользователям не только захватывать и анализировать сложные оптические сигналы, но и одновременно проводить высокоточные измерения электрических сигналов. Такая интеграция значительно упрощает тестовую установку, сокращает время на настройку и обеспечивает более глубокое понимание взаимодействия оптических и электрических компонентов.
- Высочайшая производительность для будущих стандартов: Keysight M8290A разработан с учетом потребностей будущих высокоскоростных стандартов, таких как 400 Gigabit Ethernet (Гбит/с), 800 Гбит/с, 1.2 Terabit per second (Тбит/с) и выше. Он обеспечивает частоту дискретизации до 256 гигавыборок в секунду (Гвыб/с) и полосу пропускания, достаточную для анализа сигналов с широкими спектрами, что критически важно для многоуровневых форматов модуляции, таких как квадратурная амплитудная модуляция (QAM) высокого порядка.
- Исключительная чистота и достоверность измерений: Благодаря передовой архитектуре и высококачественным компонентам, M8290A обеспечивает крайне низкий уровень собственного шума и искажений. Это гарантирует высокую достоверность результатов измерений, позволяя инженерам точно оценивать векторную погрешность (EVM), фазовый шум, дисперсию, отношение сигнал/шум (OSNR) и другие ключевые параметры.
- Гибкость конфигурации и масштабируемость: Модульная архитектура Keysight M8290A позволяет пользователям настраивать систему в соответствии с их специфическими потребностями. Возможность масштабирования количества каналов и полосы пропускания обеспечивает адаптацию к меняющимся требованиям исследований и разработок. Это позволяет создавать экономически эффективные решения, которые могут быть расширены в будущем.
- Интегрированное программное обеспечение для анализа: Прибор поставляется с мощным программным обеспечением для анализа сигналов, которое включает в себя передовые алгоритмы демодуляции и визуализации. Это программное обеспечение позволяет выполнять комплексный векторный анализ, анализировать символьные диаграммы, строить гистограммы и получать подробные отчеты о качестве сигнала. Интуитивно понятный интерфейс упрощает работу даже со сложными измерениями.
- Двунаправленное тестирование: M8290A позволяет проводить двунаправленное тестирование, что особенно полезно для характеризации приёмопередающих модулей. Это сокращает время тестирования и предоставляет полную картину производительности устройства.
- Высокая точность синхронизации: Возможность точной синхронизации между различными модулями M8290A и другим оборудованием Keysight обеспечивает когерентность измерений в сложных многоканальных тестовых установках.
Применение M8290A
Keysight M8290A Оптический анализатор модуляции и высокоскоростной дигитайзер является незаменимым инструментом в следующих областях:
- Разработка когерентных оптических трансиверов: Тестирование и характеризация новых оптических модулей, таких как когерентные трансиверы 400G/800G, использующих сложные схемы модуляции (например, 16QAM, 64QAM, QPSK).
- Проектирование и отладка оптических систем связи: Анализ сквозной производительности оптических линий связи, включая влияние волокна, усилителей и других компонентов на целостность сигнала.
- Разработка и верификация высокоскоростных аналого-цифровых преобразователей (АЦП) и цифро-аналоговых преобразователей (ЦАП): Использование функций дигитайзера для точного измерения характеристик высокоскоростных преобразователей.
- Исследования в области фотоники: Применение в академических и промышленных лабораториях для фундаментальных исследований новых модуляционных форматов и оптических технологий.
- Производственное тестирование: Контроль качества и проверка соответствия параметров компонентов и модулей на высокоскоростных производственных линиях.
- Квантовые коммуникации: Анализ сигналов, используемых в экспериментах по квантовой криптографии и другим квантовым технологиям, где требуется высочайшая точность и чистота сигнала.
Технические характеристики M8290A
| Наименование характеристики | Описание |
|---|---|
| Разрешение АЦП: | 8 бит |
| Величина вектора ошибок: Уровень шума: |
< 2.4% EVM rms при смещении частоты 2.5 ГГц (с M8292A) < 3.5% EVM rms при смещении частоты 10 ГГц (с M8292A) |
| Максимальная частота дискретизации: | 20 ГВыб/с |
| Максимальная частота: | 42 ГГц |
| Платформа: | AXIe |
| Диапазон длин волн: | 1527.6 нм - 1570.01 нм (с M8292A) |
| Аналоговая полоса пропускания: | 37 ГГц (3 дБ) |
| Диапазон частот: | 1 МГц - 40 ГГц |
| Максимальная обнаруживаемая скорость передачи символов: | 74 Гбод |
| Максимальная длина записи: | 512 КС/канал |
| Тип: | Оптический анализатор модуляции и высокоскоростной дигитайзер |
Опции M8290A
| Наименование опции | Описание |
|---|---|
| M8292A-ATO | Модульный анализатор оптической модуляции 92GSa/s, 2-слотовый AXIe - ATO |
| M8292A-C92 | 92GSa/s когерентный оптический приемник C-диапазона |
| M8292A-800 | Добавить оптический вход и выход внешнего гетеродина |
| M8296A-ATO | Модульный дигитайзер 92GSa/s, 1 слот AXIe - ATO |
| M8296A-004 | Высокопроизводительный цифровой преобразователь 92 Гвыб/с, 4 канала, память 512 Квыб на канал, внешний вход синхронизации |
| M8290A-BU2 | Комплект 2, состоящий из одного шасси M9505A AXIe с 5 слотами и опцией USB и одного встроенного контроллера ПК M9537A AXIe |
| M9537A-CFG006 | Высокопроизводительный встроенный контроллер AXIe ATO с опциями M16,W16 |
| 89601200C | Расширенный векторный анализ сигналов без ограничений по частоте и полосе пропускания, до 64 каналов |
| 89601AYAC | Анализ цифровой демодуляции |
