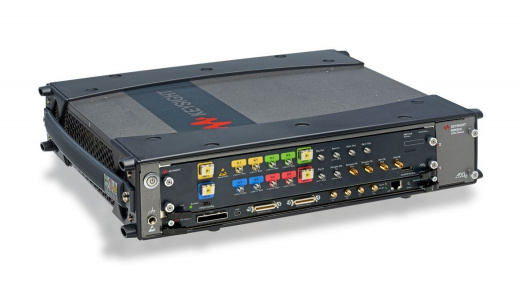

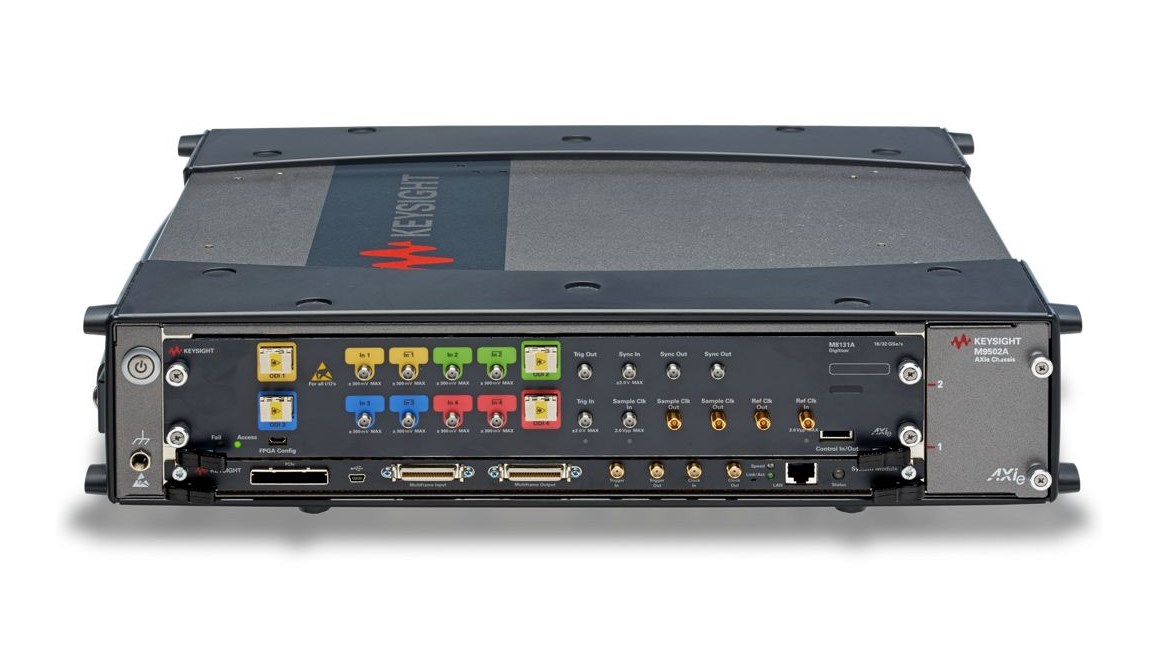

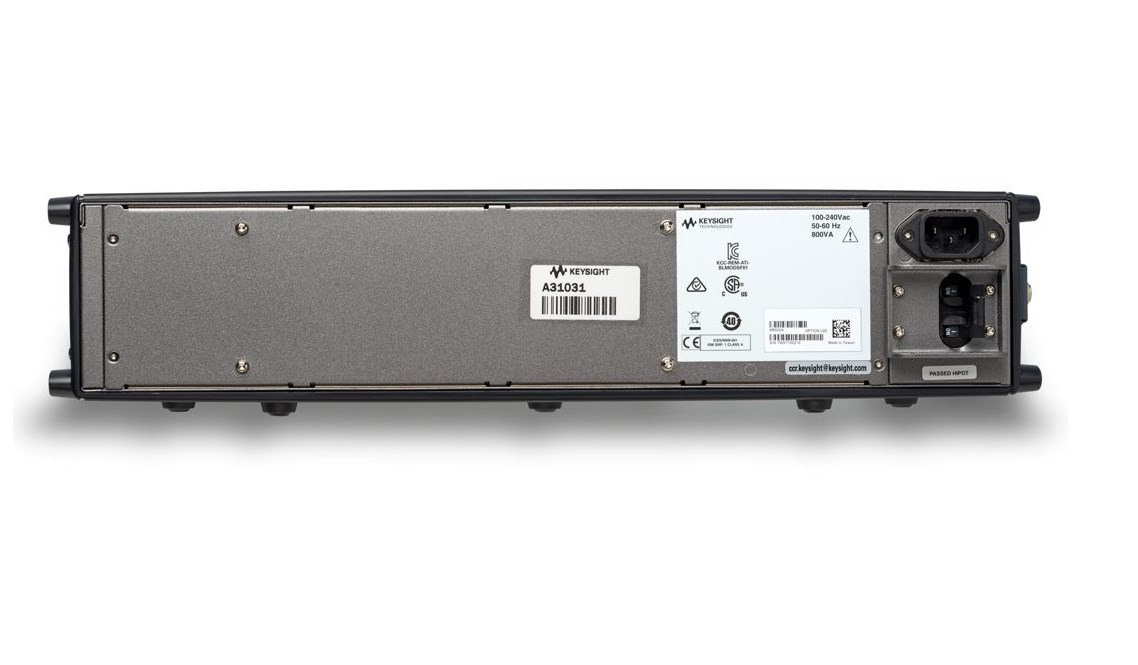

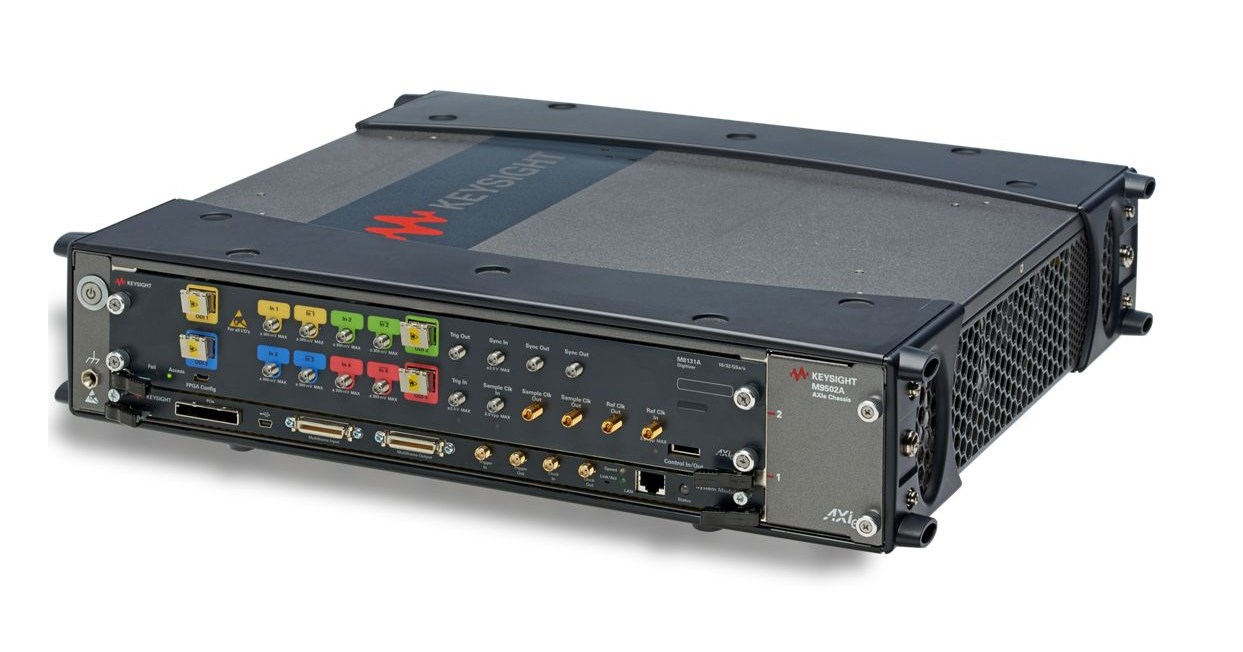

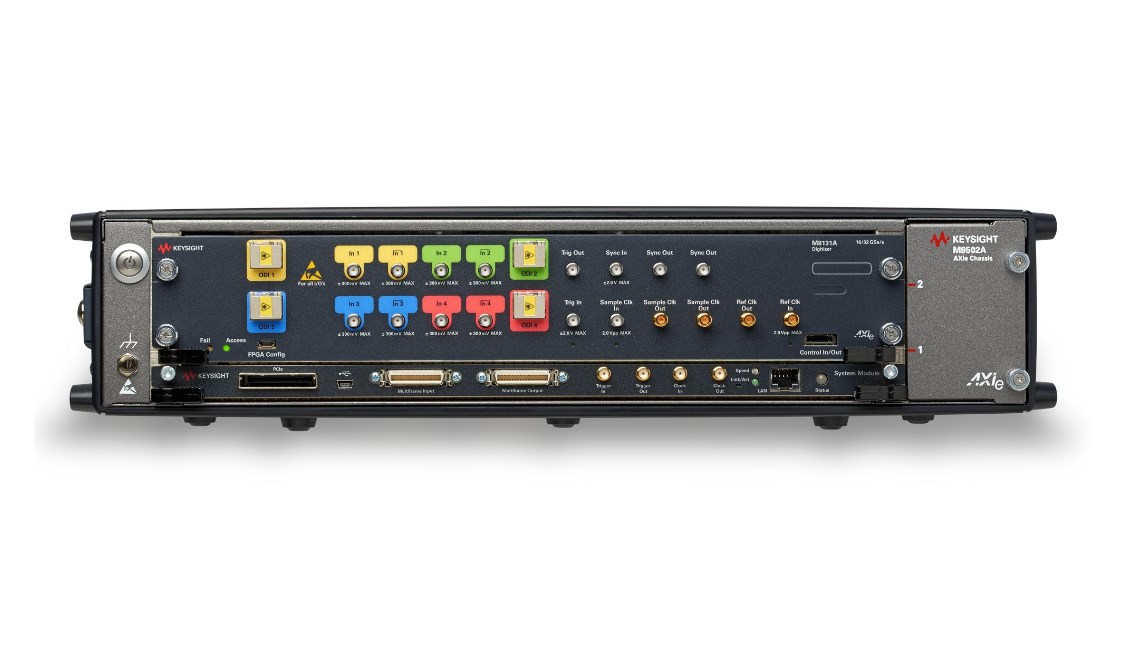

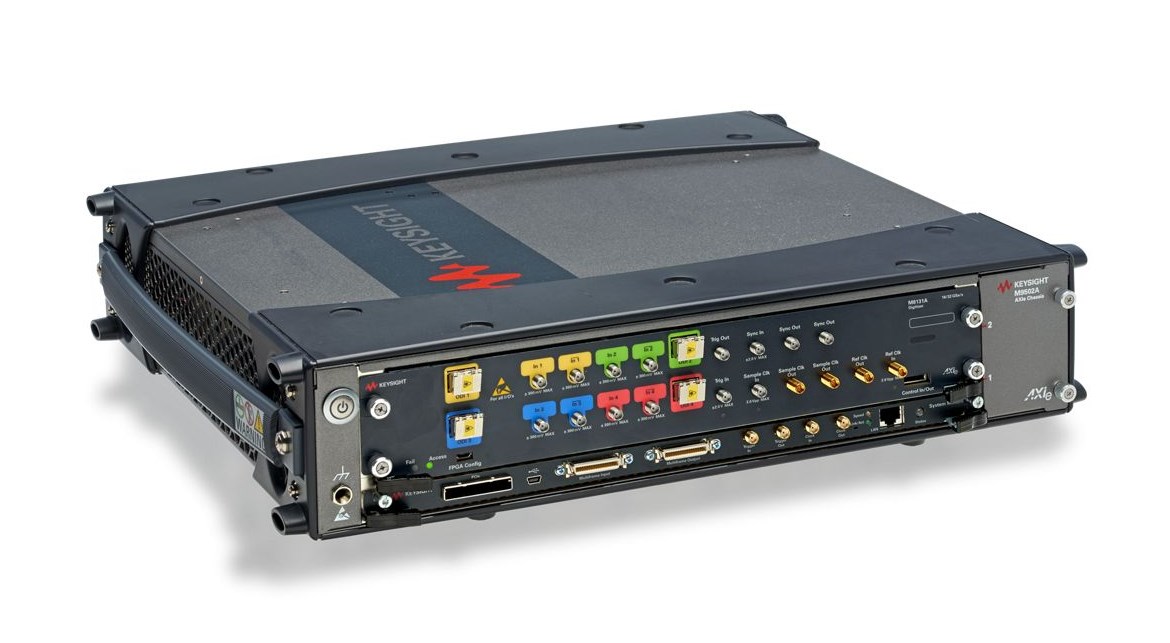

Keysight M8131A Цифровой сигнальный процессор

Keysight M8131A: Мощная обработка сигналов для высокоскоростных задач

Генератор сигналов Keysight M8131A представляет собой высокопроизводительный цифровой сигнальный процессор (DSP), обеспечивающий уникальное сочетание широкой полосы пропускания до 12,5 гигагерц (ГГц) и превосходной точности захвата сигнала. Этот модуль Keysight способен непрерывно записывать данные без пауз, что критически важно для долговременного анализа. M8131A эффективно передает потоком необработанные оцифрованные данные или I/Q-выборки через оптический интерфейс данных со скоростью до 160 гигабит в секунду (Гбит/с). Важной особенностью M8131A является выравнивание частотной и фазовой характеристик в реальном времени непосредственно внутри программируемой логической интегральной схемы (ПЛИС) модуля, обеспечивая стабильность и высокую точность.

Преимущества Keysight M8131A:

• Мощная цифровая обработка сигналов в реальном времени: Keysight M8131A способен выполнять DSP-операции на высоких скоростях. Это позволяет применять различные алгоритмы, такие как предыскажение (pre-emphasis), выравнивание (equalization), вставка джиттера (jitter injection) и добавление шума, непосредственно к генерируемым цифровым данным. Такая функциональность критически важна для точного моделирования реальных условий передачи данных и компенсации искажений.
• Гибкое формирование цифровых тестовых паттернов: M8131A обеспечивает высокую степень гибкости в создании пользовательских цифровых тестовых паттернов. Инженеры могут определять сложные последовательности битов и применять различные схемы кодирования для всестороннего тестирования цифровых устройств. Это позволяет проводить глубокий анализ устойчивости к ошибкам, проверять соответствие протоколам и оценивать целостность сигнала.
• Интеграция в модульную платформу AXIe: Как модульный прибор AXIe, Keysight M8131A легко интегрируется в комплексные тестовые установки Keysight. Это обеспечивает масштабирование числа каналов и функциональности, а также точную синхронизацию с другими модулями AXIe, включая генераторы сигналов произвольной формы (AWG) и дигитайзеры. Такая синергия позволяет создавать полноценные тестовые решения для характеризации высокоскоростных трансиверов, шин данных и системных решений.
• Улучшение целостности сигнала и имитация деградации: Возможности DSP модуля M8131A позволяют значительно улучшить целостность сигнала на выходе генератора, компенсируя потери, вносимые компонентами канала. Кроме того, прибор может целенаправленно вносить управляемую деградацию сигнала (например, джиттер, шум, межсимвольные помехи), что необходимо для проведения стресс-тестов устройств.
• Оптимизированное программное обеспечение: Для эффективного управления Keysight M8131A и разработки тестовых сценариев предоставляется специализированное программное обеспечение. Оно предлагает интуитивно понятные инструменты для создания паттернов, настройки параметров DSP и анализа результатов, что ускоряет процесс отладки и верификации сложных цифровых систем.
• Высокая пропускная способность: Цифровой сигнальный процессор M8131A разработан для работы с большими объемами данных на высоких скоростях, что делает его подходящим для тестирования самых современных высокоскоростных цифровых интерфейсов и коммуникационных стандартов.

Применение M8131A:

Keysight M8131A — это высокопроизводительный DSP, предназначенный для генерации и обработки сложных цифровых сигналов в передовых приложениях, где требуются высокая скорость, гибкость и точность. Он используется для тестирования и характеризации высокоскоростных цифровых интерфейсов, таких как PCI Express (PCIe), DDR, USB, а также для моделирования каналов передачи данных и выполнения стресс-тестов в соответствии с отраслевыми стандартами. M8131A обеспечивает уникальное сочетание широкой полосы пропускания до 12,5 ГГц, точного захвата сигнала без пауз и высокоскоростной потоковой передачи данных через оптические интерфейсы (до 160 Гбит/с), что делает его незаменимым для разработки и отладки устройств, работающих с современными высокоскоростными цифровыми коммуникационными протоколами.

Технические характеристики M8131A:

• Аналого-цифровой преобразователь (АЦП): 10-битное разрешение.
• Конфигурации каналов и полосы пропускания:
  • 1, 2 или 4 канала с полосой пропускания 6,5 ГГц и частотой дискретизации 16 гигавыборок в секунду (Гвыб/с).
  • 1 или 2 канала с полосой пропускания 12,5 ГГц и частотой дискретизации 32 Гвыб/с.
• Чистота сигнала:
  • Динамический диапазон без паразитных излучений (SFDR): -66 дБн при 1 ГГц.
  • Гармонические искажения (HD): -67 дБн при 1 ГГц.
• Эффективное число бит (ENOB): 8,0 эффективных бит при 4 ГГц (с опцией FDx).
• Синхронизация: Внутренний тактовый генератор, либо возможность использования внешнего тактового генератора 8 ГГц или опорного тактового генератора 10/100 МГц.
• Память: 2 гигабайта (ГБ) памяти для сбора данных на модуль.
• Поддержка временных меток: Возможность использования временных меток на основе Global Positioning System (GPS) при совместной работе с шасси Keysight M9506A.
• Форм-фактор: Модуль AXIe 2U, управление которым осуществляется через внешний персональный компьютер (ПК) или системный контроллер AXIe.
• Интеграция: Является частью широкополосной платформы решений Keysight (WSP).
