Система Signal Hound PN400 (100 кГц – 43,5 ГГц) — выбор СВЧ-разработчиков. Кросс-корреляция двух приборов снижает порог шума на 20–30 дБ, а встроенные источники питания позволяют автоматически тестировать ГУН без внешнего оборудования
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

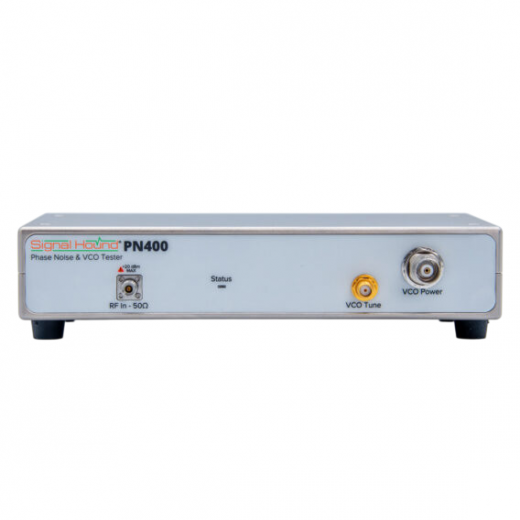

Signal Hound PN400: Сверхточная измерительная система до 43,5 ГГц для глубокого анализа фазовых шумов и характеризации ГУН
Signal Hound PN400 — это компактный и мощный измерительный комплекс, созданный для точной проверки фазовых шумов и автоматического тестирования генераторов, управляемых напряжением (ГУН), в широком диапазоне частот от 100 кГц до 43,5 ГГц. Главная особенность системы заключается в том, что она объединяет возможности сразу двух высококлассных анализаторов спектра серии SM. Работая в паре, эти устройства используют метод взаимной корреляции, что позволяет PN400 видеть сверхслабые сигналы и измерять фазовый шум на 20–30 дБ точнее, чем любой одиночный прибор.
Чтобы сделать работу инженера максимально простой, внутри PN400 уже установлены собственные чистые источники питания и управляющего напряжения. Благодаря этому комплекс может сам, без внешних приборов, проверять ключевые параметры генераторов: крутизну перестройки частоты и стабильность работы при скачках питания. Вся система легко управляется через компьютер, гарантируя высокую скорость тестов и достоверность результатов как в научной лаборатории, так и на сборочном производстве.
Преимущества Signal Hound PN400
- Сверхширокий рабочий диапазон: PN400 осуществляет прецизионный анализ высокочастотных сигналов на частотах от 100 кГц до 43,5 ГГц.
- Исключительный порог чувствительности: Благодаря методу взаимной корреляции, измерительная система Signal Hound PN400 обеспечивает измерение фазовых шумов на уровне до 20–30 дБ ниже физических возможностей классических одиночных анализаторов спектра.
- Прецизионный источник питания генератора: Встроенный малошумящий канал питания (VSUPPLY) в PN400 настраивается в диапазоне от 0,5 В до 15 В с шагом разрешения 5 мВ и высокой точностью установки 10 мВ.
- Высокоточный канал управления частотой: Выход управляющего напряжения (VTUNE) Signal Hound PN400 обеспечивает диапазон от -1 В до 28 В с шагом перестройки 1 мВ для точной характеризации генераторов, управляемых напряжением.
- Высокая стабильность и низкие шумы: Собственная плотность шума встроенного источника питания PN400 на частоте 100 кГц составляет всего 0,0019 мкВ/Гц, что исключает появление паразитных наводок на испытуемый генератор, управляемый напряжением.
- Полная автоматизация: Архитектура программного обеспечения Signal Hound PN400 поддерживает стандартные команды программируемых инструментов (Standard Commands for Programmable Instruments), позволяя легко внедрять комплекс в автоматизированные тестовые линии.
Применение Signal Hound PN400
Высокопроизводительный измерительный комплекс PN400 активно применяется инженерами СВЧ-лабораторий для решения следующих задач:
- Тестирование фазовых шумов источников: Прецизионное измерение спектральной плотности мощности фазовых шумов стабильных кварцевых генераторов и синтезаторов частоты с помощью Signal Hound PN400.
- Комплексная характеризация генераторов, управляемых напряжением: Полный автоматизированный анализ параметров перестройки частоты, крутизны и температурной стабильности на базе Signal Hound PN400.
- Выходной контроль на производстве: Применение Signal Hound PN400 в автоматизированных конвейерных измерительных стендах для контроля качества выпускаемых высокочастотных компонентов.
- Отладка сложных радиоэлектронных систем: Поиск источников джиттера (фазового дрожания), диагностика скрытых помех и нестабильностей в трактах программно-определяемых радиосистем.
- Высококлассный спектральный анализ: Использование измерительных блоков Signal Hound PN400 в качестве самостоятельных высокодинамичных анализаторов спектра для общего контроля радиоэфира.
Комплектация Signal Hound PN400
В стандартный перечень поставки измерительной системы Signal Hound PN400 входят следующие элементы:

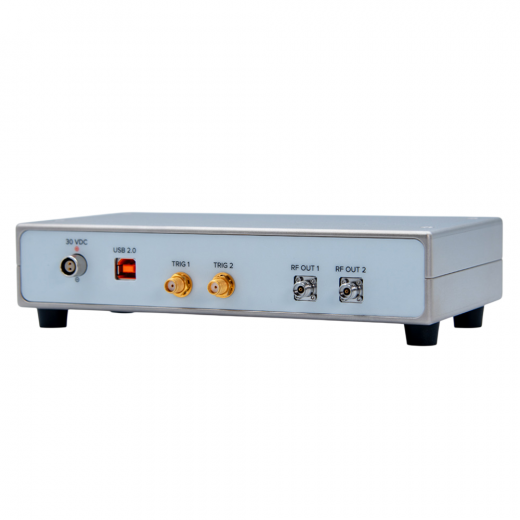

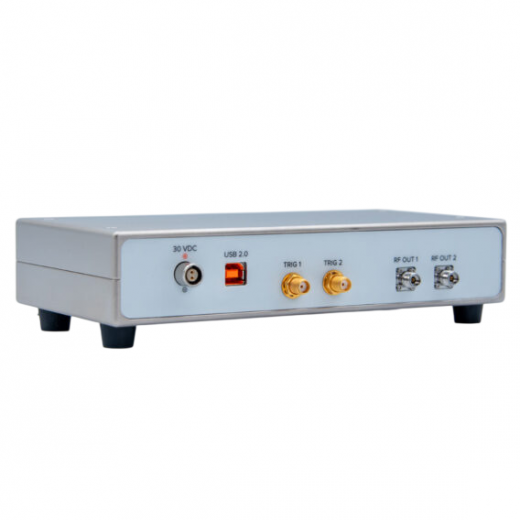

- Специализированный центральный интерфейсный блок управления Signal Hound PN400 со встроенными малошумящими источниками питания и настройки генераторов, управляемых напряжением.

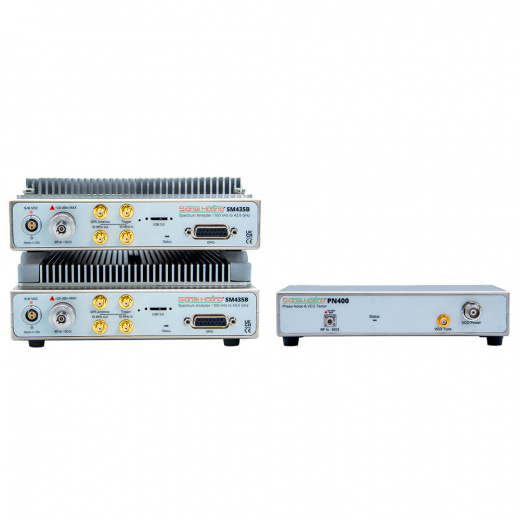

- Два высокочастотных анализатора спектра серии SM (модель зависит от выбранного частотного диапазона до 20 ГГц или до 43,5 ГГц).
- Комплект прецизионных фазостабильных соединительных кабелей и коаксиальных переходов для объединения приборов в единый измерительный контур Signal Hound PN400.
- Управляющее программное обеспечение для персонального компьютера, реализующее математические алгоритмы взаимной корреляции, построение графиков фазового шума и автоматизацию тестов.
- Руководство по эксплуатации, паспорт изделия и калибровочные сертификаты завода-изготовителя.
Технические характеристики Signal Hound PN400
| Наименование характеристики | Описание | ||||
|---|---|---|---|---|---|
| Диапазон частот | 100 кГц – 43,5 ГГц | ||||
| Входной уровень мощности (типичный) | +10 дБм на PN4000 RFIN для типичных характеристик. См. руководство по продукту PN4000. | ||||
|
Уровень фазового шума на центральной частоте (дБс/Гц) (Типичный, максимальная корреляция) |
Смещение | Центральная частота | |||
| 100 МГц | 1 ГГц | 10 ГГц | 40 ГГц | ||
| • 10 Гц | -108 | -96 | -76 | -65 | |
| • 100 Гц | -145 | -126 | -106 | -95 | |
| • 1 кГц | -160 | -150 | -130 | -118 | |
| • 10 кГц | -167 | -164 | -144 | -131 | |
| • 100 кГц | -173 | -169 | -151 | -140 | |
| • 1 МГц | -176 | -174 | -155 | -143 | |
|
|
•10 МГц | -178 | -178 | -173 | -161 |
| Время корреляции | Декада | Время на корреляцию (с) | Макс. корреляций | Макс. усиление корреляции (дБ) | |
| • 10 Гц – 100 Гц | • 1,96 | • 100 | • 10 | ||
| • 100 Гц – 1 кГц | • 0,392 | • 500 | • 13,5 | ||
| • 1 кГц – 10 кГц | • 0,032 | • 6100 | • 19 | ||
| • 10 кГц – 100 кГц | • 0,0019 | • 102k | • 25 | ||
| • 100 кГц – 1 МГц | • 0,00024 | • 819k | • 30 | ||
| VSUPPLY (Типичное) | • Диапазон настройки | 0,5 В – 15 В | |||
| • Разрешение настройки | 5 мВ | ||||
| • Точность настройки | 10 мВ | ||||
| • Точность обратной связи по напряжению | 10 мВ | ||||
| • Точность обратной связи по току | 2 мА | ||||
| • Время настройки | 500 мс/В | ||||
| VTUNE (Типичное) | • Диапазон настройки | 1 В – 28 В | |||
| • Разрешение настройки | 1 мВ | ||||
| • Точность настройки | 10 мВ | ||||
| • Время настройки | 10 мс/В | ||||
| Рабочая температура | • Стандартная: от -40°F до 185°F (от -40°C до +85°C) | ||||
| Размеры и вес | • 7,21" x 3,74" x 1,78" (183мм x 95мм x 45мм) • 1,20 фунта (0,55 кг) | ||||
| Внешний источник питания | • 30 В, 10 Вт (макс.) | ||||
| Интерфейс | USB 2.0 | ||||
| Системные требования | Операционная система Windows или Linux, архитектура x64_86 | ||||
