R&S FSWP26 - передовой анализатор фазовых шумов с рабочим диапазоном до 26,5 ГГц. Предназначен для детального исследования характеристик генераторов. Прибор демонстрирует непревзойдённую чувствительность при измерении фазовых шумов и высокую точность определения параметров ГУН. Встроенный процессор обеспечивает быструю обработку данных, а современный интерфейс упрощает настройку и анализ результатов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Анализатор фазовых шумов и тестер ГУН R&S FSWP26
FSWP26 – это высокоточный прибор, предназначенный для измерения фазовых шумов, стабильности частоты и тестирования генераторов, управляемых напряжением (ГУН). Он сочетает в себе передовые технологии анализа сигналов с широким функционалом, что делает его незаменимым инструментом в разработке и производстве радиоэлектронных устройств, телекоммуникационных систем и аэрокосмической техники. Анализатор обеспечивает исключительную чувствительность и низкий уровень собственных шумов, что позволяет проводить измерения даже в условиях слабых сигналов. Прибор поддерживает широкий диапазон частот и обладает высокой скоростью обработки данных, что делает его идеальным решением для лабораторных исследований, контроля качества и сертификации компонентов.
Основные характеристики FSWP26
| Наименование характеристики | Значение |
|---|---|
| Частотный диапазон | от 1 МГц до 26,5 ГГц |
| Фазовый шум | - 166 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) |
| Максимальная полоса анализа | 320 МГц |
| Разрешающая способность по частоте | 0,01 Гц |
| Чувствительность (DANL) | -169 дБм (1 Гц) |
| Количество кросс-корреляций | 10, 100, 1000, 10000 |
| Интерфейсы | LAN, USB, GPIB, HDMI (для внешнего монитора) |
Ключевые особенности R&S FSWP26
- Высокая точность и чувствительность. Анализатор обеспечивает прецизионные измерения фазовых шумов благодаря передовой архитектуре обработки сигналов и низкошумящим компонентам. Это позволяет анализировать даже малейшие отклонения в частоте, что критично для разработки высокостабильных генераторов и систем связи.

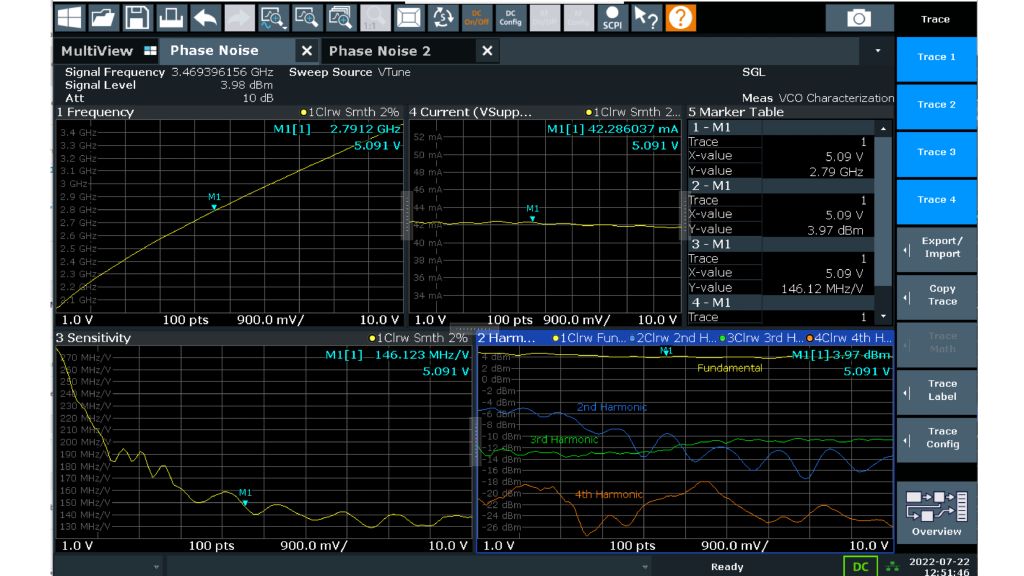

- Широкий функционал для тестирования ГУН. Прибор поддерживает анализ переходных характеристик ГУН, включая скорость перестройки частоты, линейность управления и стабильность. Это делает его незаменимым при проектировании синтезаторов частот и систем фазовой автоподстройки (ФАПЧ).
- Удобство и скорость измерений. Благодаря интуитивному интерфейсу и возможности автоматизации процессов FSWP26 значительно сокращает время тестирования. Встроенные шаблоны измерений и поддержка сценариев позволяют быстро адаптировать прибор под конкретные задачи.
- Гибкость и масштабируемость. Поддержка внешних опорных генераторов и модульная конструкция позволяют расширять функционал прибора в зависимости от требований пользователя. Опционально доступны дополнительные фильтры, усилители и смесители для работы с экстремально низкими или высокими уровнями сигналов.
Области применения FSWP26
- Телекоммуникации и беспроводные технологии. Используется при разработке и тестировании базовых станций 5G, спутниковых систем связи и радиолокационных станций. Анализ фазовых шумов критически важен для обеспечения качества сигнала и минимизации помех в высокочастотных системах.
- Аэрокосмическая и оборонная промышленность. В радарных системах, навигационных устройствах (GPS, ГЛОНАСС) и бортовой электронике стабильность частоты определяет точность работы оборудования. FSWP26 помогает выявлять девиации частоты, которые могут привести к сбоям в критически важных системах.
- Производство электронных компонентов. Прибор применяется для контроля качества генераторов, синтезаторов частот и ГУН на этапах разработки и серийного выпуска. Он позволяет выявлять дефекты, связанные с фазовыми шумами, и оптимизировать параметры компонентов.
- Научные исследования. В физике, квантовой электронике и метрологии анализатор используется для прецизионных измерений в экспериментах, требующих экстремальной стабильности частоты, включая оптические стандарты частоты и атомные часы.
- Автомобильная промышленность. Тестирование компонентов автомобильных радаров и систем связи.
Аппаратные опции R&S FSWP26
| Продукт и номер заказа | Описание |
|---|---|
| Производительность | |
| R&S®FSWP-B4 (1325.3890.02) | Высокостабильный OCXO |
| R&S®FSWP-B8 (1325.5028.26) | Полоса разрешения > 10 МГц |
| R&S®FSWP-B8 (1325.5028.02) | Полоса разрешения > 10 МГц, для R&S®FSWP50 |
| R&S®FSWP-B8E (1338.7099.02) | Полоса разрешения 40 МГц |
| R&S®FSWP-B13 (1325.4350.02) | Фильтр высоких частот для измерений гармонических составляющих |
| R&S®FSWP-B60 (1322.9800.08) | Кросс-корреляция, 8 ГГц |
| R&S®FSWP-B60 (1322.9800.26) | Кросс-корреляция, 26,5 ГГц |
| R&S®FSWP-B60 (1322.9800.50) | Кросс-корреляция, 50 ГГц |
| R&S®FSWP-B61 (1325.3719.08) | Кросс-корреляция (низкий уровень фазового шума), 8 ГГц |
| R&S®FSWP-B61 (1325.3719.26) | Кросс-корреляция (низкий уровень фазового шума), 26 ГГц |
| R&S®FSWP-B61 (1325.3719.50) | Кросс-корреляция (низкий уровень фазового шума), 50 ГГц |
| R&S®FSWP-B64 (1322.9900.27) | — |
| Предусилитель | |
| R&S®FSWP-B24 (1325.3725.08) | ВЧ-предусилитель, от 100 кГц до 8 ГГц |
| R&S®FSWP-B24 (1325.3725.26) | ВЧ-предусилитель, от 100 кГц до 26,5 ГГц |
| R&S®FSWP-B24 (1325.3725.50) | ВЧ-предусилитель, от 100 кГц до 50 ГГц |
| Ширина полосы анализа | |
| R&S®FSWP-B80 (1325.4338.02) | Ширина полосы анализа 80 МГц |
| R&S®FSWP-B320 (1338.3235.04) | Ширина полосы анализа 320 МГц |
| Внешнее смешение | |
| R&S®FSWP-B21 (1325.3848.02) | Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей |
| Анализ спектра | |
| R&S®FSWP-B1 (1322.9997.08) | Анализатор спектра, от 10 Гц до 8 ГГц |
| R&S®FSWP-B1 (1322.9997.26) | Анализатор спектра, от 10 Гц до 26,5 ГГц |
| R&S®FSWP-B1 (1322.9997.50) | Анализатор спектра, от 10 Гц до 50 ГГц |
| Дополнительно | |
| R&S®FSWP-B10 (1325.5463.02) | Внешнее управление генератором |
| R&S®FSWP-B18 (1331.4313.02) | Запасной твердотельный диск (съемный жесткий диск) |
