N5511A Keysight PNTS — экспертная система для измерения фазового шума. N5511A имеет диапазон несущей до 40 ГГц (с расширением до 100+ ГГц) и чувствительность лучше -200 дБн/Гц. N5511A использует двухканальную корреляцию и PXIe-архитектуру.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

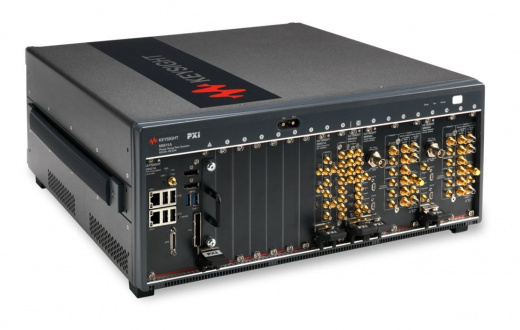

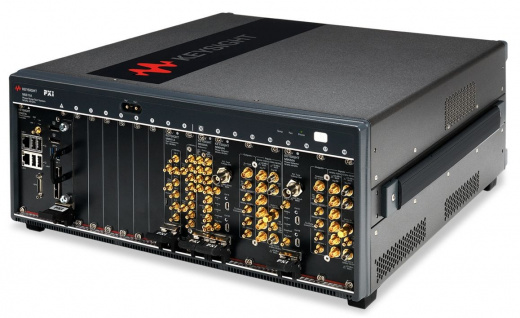

Keysight N5511A: Экспертная система тестирования фазового шума (PNTS)
N5511A Keysight Technologies представляет собой интегрированную систему тестирования фазового шума (PNTS), разработанную для инженеров, чьи требования к измерениям стабильности сигнала превосходят возможности стандартных одноблочных решений. N5511A является прямым наследником общепризнанного стандарта Keysight E5500. Архитектура N5511A основана на двухканальном цифровом приемнике, что позволяет N5511A выполнять измерения на физическом пределе чувствительности. N5511A — это точность, интегрированная система и ультранизкий уровень шума.
Преимущества Keysight N5511A
Система N5511A обеспечивает непревзойденную точность, что делает N5511A критически важным инструментом для разработки высокопроизводительных источников сигнала.
- Диапазон несущей частоты: N5511A поддерживает входные РЧ (радиочастотные) сигналы от 50 кГц до 40 ГГц при использовании внутренних фазовых детекторов. Применение внешних фазовых детекторов позволяет расширить диапазон измерения N5511A более чем до 100 ГГц.
- Диапазон частот отстройки (Offset Range): N5511A измеряет шум в широком диапазоне отстройки — от 0.01 Гц до 160 МГц.
- Собственный шум системы (Sensitivity): Использование двухканальной конфигурации N5511A с перекрестной корреляцией (cross-correlation) позволяет снизить собственный шум N5511A до уровня kT (теоретический предел теплового шума). Типовая чувствительность N5511A лучше, чем -200 дБн/Гц при входной РЧ мощности +23 дБм.
- Теоретический предел: N5511A позволяет достичь фазового шума -197 дБн/Гц при входной мощности +20 дБм. При мощности +30 дБм теоретический предел для N5511A составляет -207 дБн/Гц.
- Измерение джиттера: N5511A осуществляет комплексный анализ джиттера в домене времени.
- Скорость измерения: Тест в диапазоне от 1 кГц до 100 кГц занимает менее 3 секунд. Измерение в диапазоне от 10 Гц до 1 МГц занимает менее 30 секунд.
- Перекрестная корреляция (Cross-Correlation): Основное преимущество N5511A — это двухканальная конфигурация, которая, благодаря использованию двух независимых фазовых детекторов, позволяет подавлять некоррелированный шум. N5511A изолирует и измеряет только фазовый шум самого ТУ (DUT, тестируемое устройство).
- Аппаратное ускорение: N5511A использует FPGA (программируемая пользователем вентильная матрица) для выполнения БПФ (FFT, быстрое преобразование Фурье) и перекрестной корреляции в реальном времени. N5511A обрабатывает данные параллельно, что минимизирует время измерения.
- Цифровая подсистема: Модуль M9551A преобразователя данных в составе N5511A оснащен четырьмя АЦП (аналого-цифровыми преобразователями), включая 24-битные (12,5 Мвыб/с) для ближней зоны отстройки и 14-битные (400 Мвыб/с) для дальней зоны отстройки. Это обеспечивает полный охват диапазона отстройки N5511A с высоким разрешением.
Применение Keysight N5511A
Система N5511A критически важна для специалистов в областях, где чистота сигнала определяет производительность и надежность системы:
- Разработка прецизионных генераторов: N5511A используется для точного измерения и оптимизации фазового шума ГУН (генераторов управляемых напряжением), DRO (диэлектрических резонаторных генераторов) и синтезаторов с ФАПЧ (PLL, фазовая автоподстройка частоты).
- Радиолокация и оборона: Применение N5511A для характеризации опорных гетеродинов, так как низкий фазовый шум N5511A определяет чувствительность радиолокационных систем.
- Стандарты частоты: N5511A используется для верификации и калибровки рабочих стандартов частоты.
- Тестирование остаточного шума: N5511A используется для измерения аддитивного (остаточного) фазового и AM (амплитудной модуляции) шума двухпортовых устройств, таких как усилители и умножители частоты.
- Импульсные измерения: N5511A поддерживает измерения фазового шума и AM шума на импульсных РЧ несущих.
Комплектация Keysight N5511A

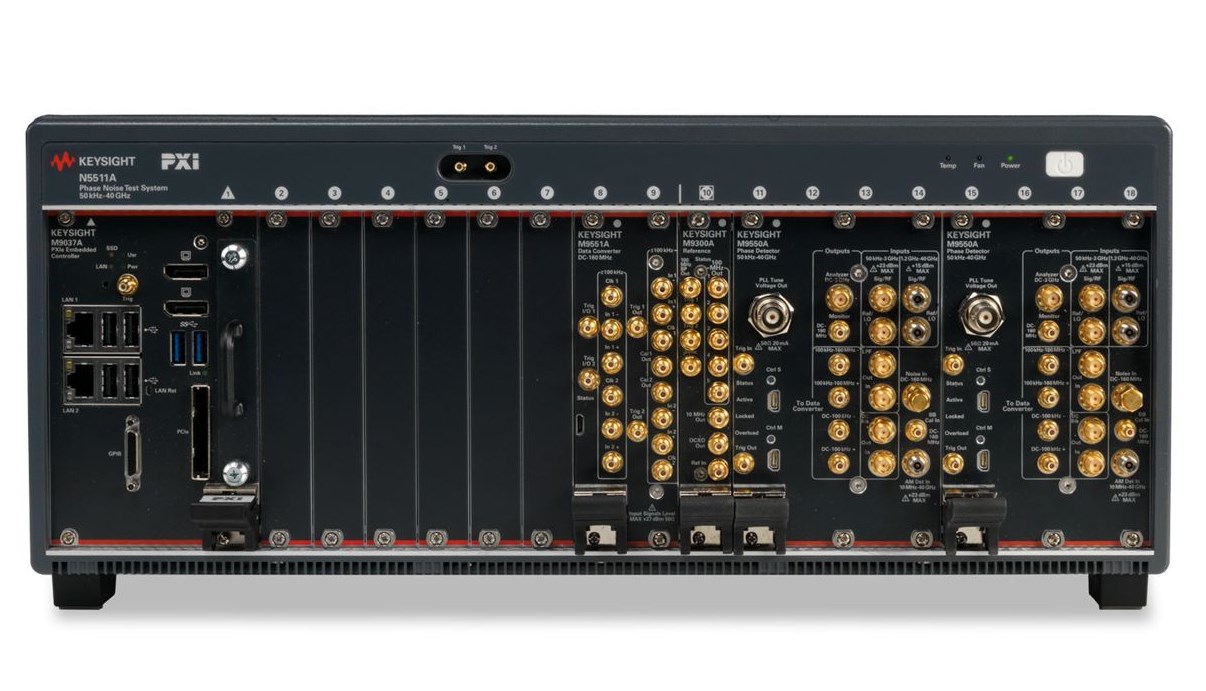

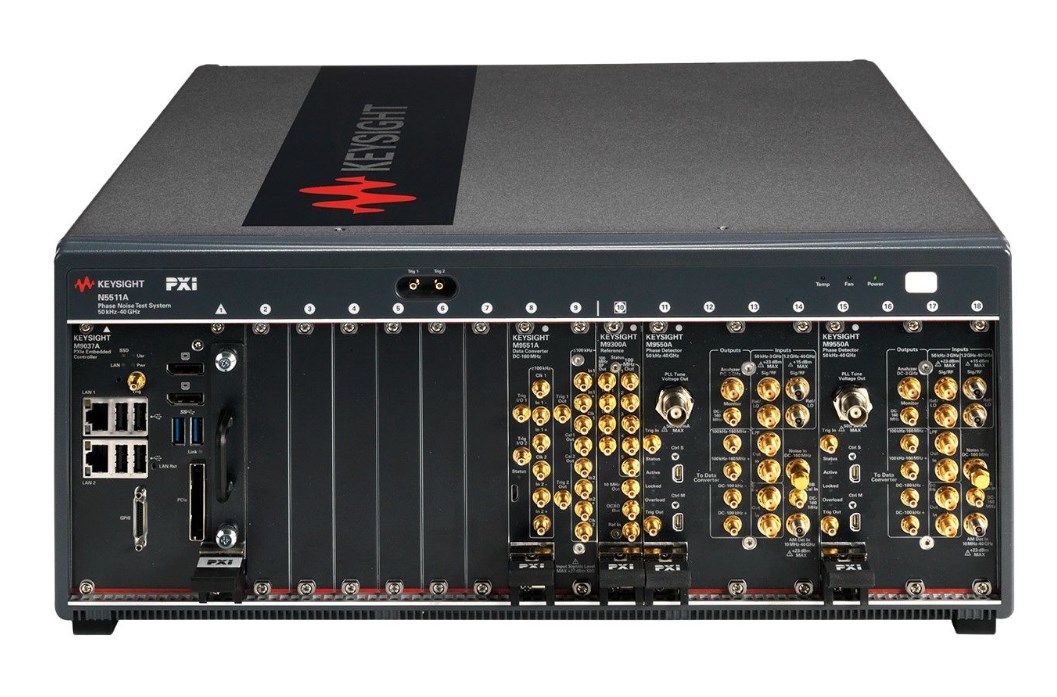

N5511A поставляется как интегрированная модульная система.
Система тестирования фазового шума Keysight N5511A (включает аппаратное и программное обеспечение).
- Программное обеспечение N5510A со всеми функциями измерения и управления.

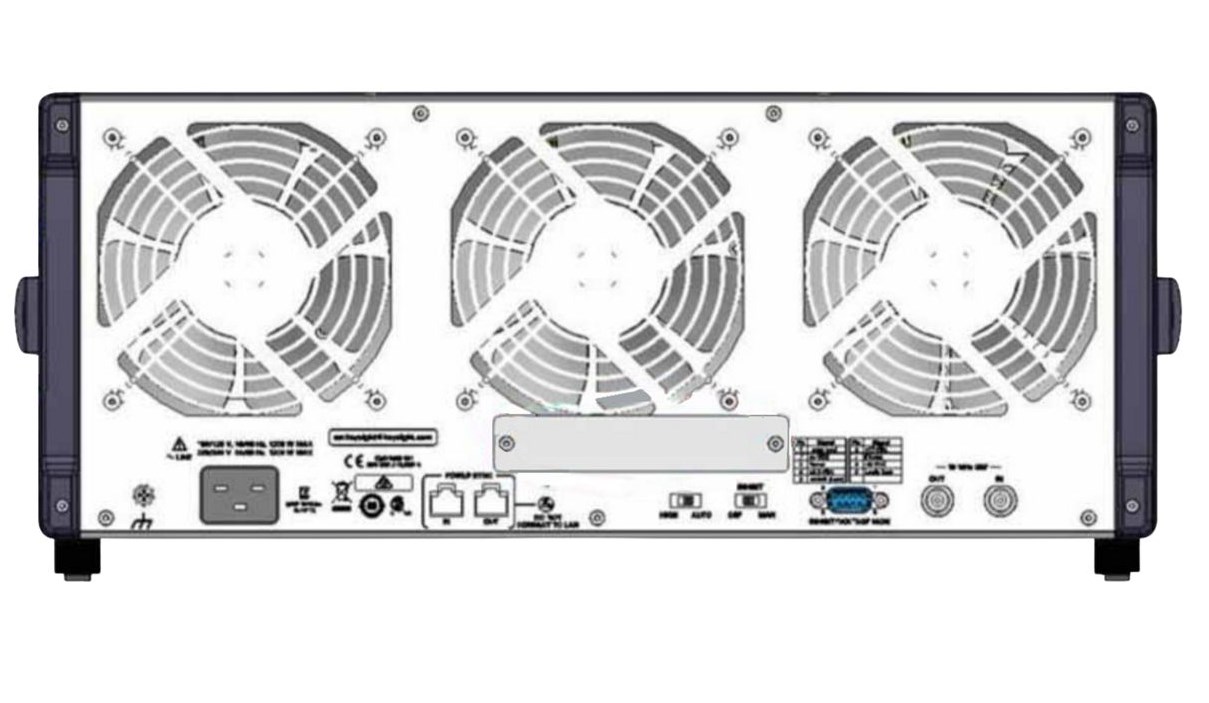

- Специальное шасси PXIe с низким уровнем шума и встроенным ПК-контроллером.
- N5511A включает необходимый кабель и делитель мощности.
- Услуги по первоначальному запуску N5511A на объекте.
Опции Keysight N5511A
Технические характеристики Keysight N5511A
