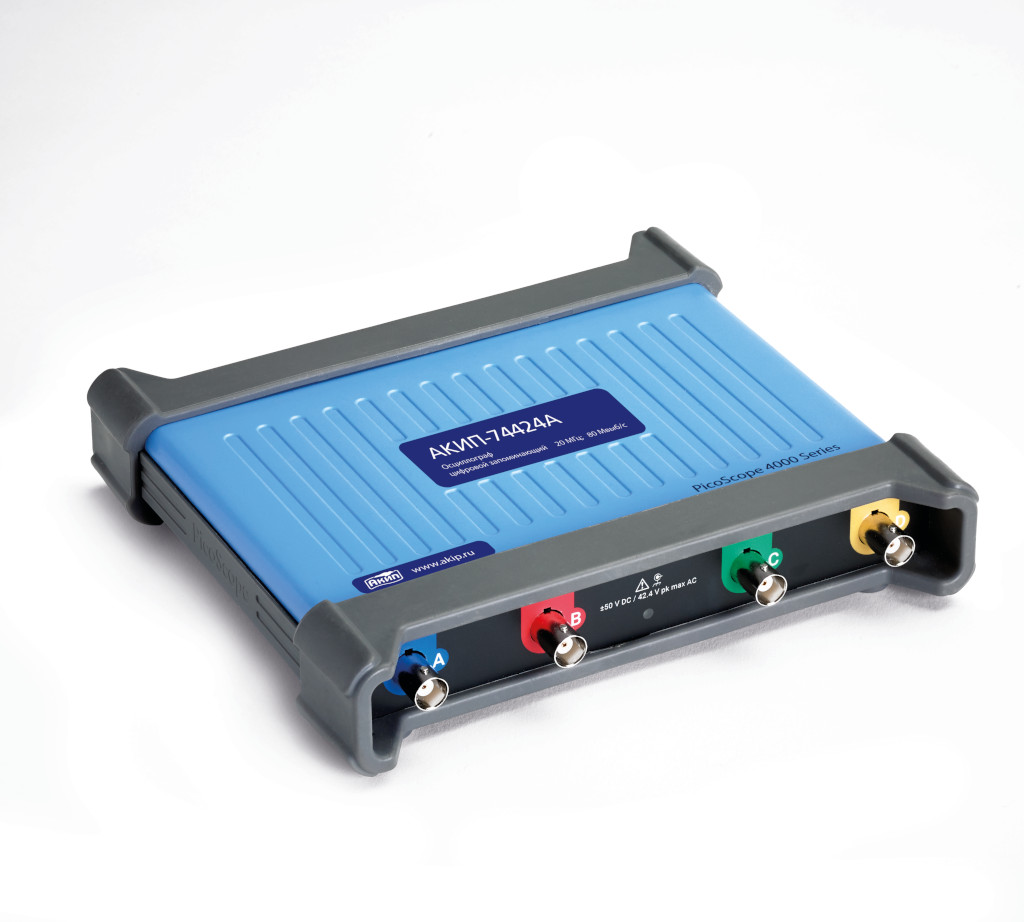

Осциллограф АКИП-74424А
Арт. 74424А
Радиоэлектронный осциллограф АКИП-74424А - это уникальное решение, объединяющее в себе пять измерительных приборов: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов AWG и анализатор последовательных данных.
Характеристики
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
—
4
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
—
0.08
Полоса пропускания, МГц
—
20
Разрядность (АЦП), бит
—
12
Тип осциллографа
—
USB
Объем памяти
—
256 Мб
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Осциллограф АКИП-74424А
Арт. 74424А
#PROP_TITLE#
—
#PROP_VALUE#
Уникальное описание товара на русском языке:
<b>USB-осциллограф АКИП-74424А - многофункциональный измерительный прибор</b>
Этот прибор представляет собой пять измерительных инструментов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG) и анализатор последовательных данных. Он предназначен для решения широкого спектра задач в области радиоэлектроники, электротехники и автоматики.
<b>Область применения</b>
Этот прибор предназначен для использования в различных областях, включая:
* Разработку и испытания электронных устройств
* Анализ и диагностику электрических цепей
* Тестирование и отладку программного обеспечения
* Измерение и анализ электрических сигналов
* Анализ и оптимизация систем автоматики
<b>Основные преимущества</b>
Этот прибор предлагает следующие основные преимущества:
* Высокое разрешение и скорость измерений
* Большой диапазон измерений частот и напряжений
* Возможность одновременного использования функций осциллографа, анализатора спектра, функционального генератора и генератора сигналов СПФ
* Автоматические и курсорные измерения
* Математические функции и декодирование сигналов
<b>Ключевые особенности и функции</b>
Этот прибор имеет следующие ключевые особенности и функции:
* Максимальная полоса пропускания: 20 МГц
* Разрешение АЦП: 12 бит (до 16 бит в режиме ERES)
* Максимальная частота дискретизации: 80 МГц
* Максимальный объем памяти: 256 МБ
* Сегментированная память 10.000 осциллограмм (во внутренний буфер)
* НЧ фильтр в полной полосе пропускания
* Цифровая регистрация на ПК (streaming mode) USB 3.0
<b>Дополнительные характеристики</b>
Этот прибор также имеет следующие дополнительные характеристики:
* Интерфейс USB 3.0
* Поддержка ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux (32/64 бит)
* Функциональный генератор (до 1 МГц/ ±2 В)
* Формирование сигналов СПФ/ AWG (до 1 МГц)
* Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ)
* Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)
* Допусковый контроль (тест по маске)
<b>USB-осциллограф АКИП-74424А - многофункциональный измерительный прибор</b>
Этот прибор представляет собой пять измерительных инструментов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG) и анализатор последовательных данных. Он предназначен для решения широкого спектра задач в области радиоэлектроники, электротехники и автоматики.
<b>Область применения</b>
Этот прибор предназначен для использования в различных областях, включая:
* Разработку и испытания электронных устройств
* Анализ и диагностику электрических цепей
* Тестирование и отладку программного обеспечения
* Измерение и анализ электрических сигналов
* Анализ и оптимизация систем автоматики
<b>Основные преимущества</b>
Этот прибор предлагает следующие основные преимущества:
* Высокое разрешение и скорость измерений
* Большой диапазон измерений частот и напряжений
* Возможность одновременного использования функций осциллографа, анализатора спектра, функционального генератора и генератора сигналов СПФ
* Автоматические и курсорные измерения
* Математические функции и декодирование сигналов
<b>Ключевые особенности и функции</b>
Этот прибор имеет следующие ключевые особенности и функции:
* Максимальная полоса пропускания: 20 МГц
* Разрешение АЦП: 12 бит (до 16 бит в режиме ERES)
* Максимальная частота дискретизации: 80 МГц
* Максимальный объем памяти: 256 МБ
* Сегментированная память 10.000 осциллограмм (во внутренний буфер)
* НЧ фильтр в полной полосе пропускания
* Цифровая регистрация на ПК (streaming mode) USB 3.0
<b>Дополнительные характеристики</b>
Этот прибор также имеет следующие дополнительные характеристики:
* Интерфейс USB 3.0
* Поддержка ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux (32/64 бит)
* Функциональный генератор (до 1 МГц/ ±2 В)
* Формирование сигналов СПФ/ AWG (до 1 МГц)
* Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ)
* Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)
* Допусковый контроль (тест по маске)
Характеристики
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
0.08 |
|
Полоса пропускания, МГц
|
20 |
|
Разрядность (АЦП), бит
|
12 |
|
Тип осциллографа
|
USB |
|
Объем памяти
|
256 Мб |
|
Сопротивление входа
|
1 МОм |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB |
|
Вес, кг
|
0.55 |
|
Страна производства
|
Великобритания |
|
Гарантия (лет)
|
1 |
