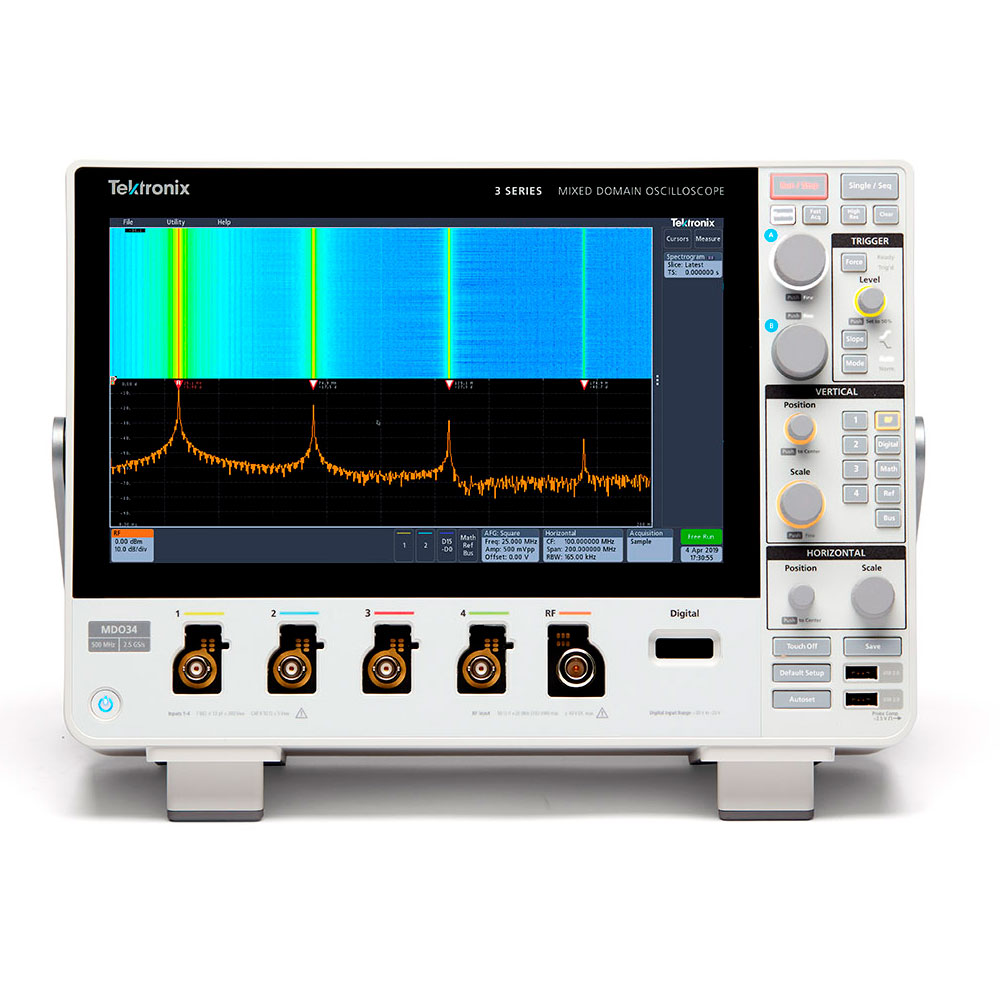

TEKTRONIX Осциллограф-анализатор спектра MDO34 3-BW-1000
Арт. MDO34
Комбинированный осциллограф MDO3 - идеальный инструмент для тестирования и анализа электронных устройств. С его помощью вы можете измерять амплитуду, частоту и форму сигналов, а также анализировать спектр сигналов в диапазоне до 1 ГГц. Этот осциллограф также оснащен цифровым вольтметром, частотомером и генератором сигналов, что делает его универсальным инструментом для различных задач.
Характеристики
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
—
№80245-20 до 23.12.2025 г.
Количество каналов
?
Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов.
—
4
Частота дискретизации, МГц
—
5000
Полоса пропускания, МГц
—
1000
Тип осциллографа
—
Цифровой
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
—
USB, LAN, HDMI
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
TEKTRONIX Осциллограф-анализатор спектра MDO34 3-BW-1000
Арт. MDO34
#PROP_TITLE#
—
#PROP_VALUE#
Радиоэлектронный инженер. Описание товара.
Комбинированный осциллограф-анализатор спектра MDO34 3-BW-1000 от TEKTRONIX представляет собой уникальную систему тестирования, предназначенную для решения широкого спектра задач в области радиоэлектроники. Этот инструмент идеально подходит для исследований и испытаний устройств с стандартной полосой частот, от простого мониторинга электромагнитного поля до сложных задач в области Интернета вещей.
Область применения.
Осциллограф-анализатор спектра MDO34 3-BW-1000 предназначен для решения следующих задач:
* Исследования и испытания устройств с стандартной полосой частот
* Мониторинг электромагнитного поля
* Работа с Интернетом вещей
* Анализ сигналов радиочастотной области
* Тестирование и измерение характеристик электропитания
Основные преимущества.
Главными преимуществами осциллограф-анализатора спектра MDO34 3-BW-1000 являются:
* Уникальный полностью аппаратный анализатор спектра
* Широкие возможности тестирования РЧ-сигналов
* Гарантированные характеристики
* Надежные испытания устройств со стандартной полосой частот
Ключевые особенности и функции.
Осциллограф-анализатор спектра MDO34 3-BW-1000 оснащен следующими ключевыми функциями:
* 2 или 4 аналоговых входных канала
* 16 цифровых входных каналов
* 1 анализатор спектра
* Полоса пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц или 1 ГГц
* Частота дискретизации: 5 Гвыб/с (модель с полосой 1 ГГц), 2,5 Гвыб/с (все другие модели) на аналоговых каналах
* Длина записи: 10 млн точек на всех каналах
* Анализатор спектра: 1 ГГц (стандартная поставка), 3 ГГц (опция)
* Генератор сигналов: сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
* Цифровой вольтметр: 4-разрядный для измерения ср. кв. значения перем. напряжения, пост. напряжения и ср. кв. значения пост. + перем. напряжения
* Частотомер для сигнала запуска: измерения частоты с разрешением 5 разрядов
* Автоматическое измерение характеристик электропитания
* Синхронизация и декодирование протоколов (опция): I2C, SPI, RS-232, RS-422, RS-485, UART, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC 429, I2S, LJ, RJ, TDM, USB 2.0
Дополнительные характеристики.
Осциллограф-анализатор спектра MDO34 3-BW-1000 также оснащен следующими дополнительными характеристиками:
* Упрощенная система управления и настройки
* Высокая точность и надежность измерений
* Возможность расширения функциональности с помощью опциональных модулей
* Компактный и портативный дизайн
* Высокая производительность и скорость измерений.
Комбинированный осциллограф-анализатор спектра MDO34 3-BW-1000 от TEKTRONIX представляет собой уникальную систему тестирования, предназначенную для решения широкого спектра задач в области радиоэлектроники. Этот инструмент идеально подходит для исследований и испытаний устройств с стандартной полосой частот, от простого мониторинга электромагнитного поля до сложных задач в области Интернета вещей.
Область применения.
Осциллограф-анализатор спектра MDO34 3-BW-1000 предназначен для решения следующих задач:
* Исследования и испытания устройств с стандартной полосой частот
* Мониторинг электромагнитного поля
* Работа с Интернетом вещей
* Анализ сигналов радиочастотной области
* Тестирование и измерение характеристик электропитания
Основные преимущества.
Главными преимуществами осциллограф-анализатора спектра MDO34 3-BW-1000 являются:
* Уникальный полностью аппаратный анализатор спектра
* Широкие возможности тестирования РЧ-сигналов
* Гарантированные характеристики
* Надежные испытания устройств со стандартной полосой частот
Ключевые особенности и функции.
Осциллограф-анализатор спектра MDO34 3-BW-1000 оснащен следующими ключевыми функциями:
* 2 или 4 аналоговых входных канала
* 16 цифровых входных каналов
* 1 анализатор спектра
* Полоса пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц или 1 ГГц
* Частота дискретизации: 5 Гвыб/с (модель с полосой 1 ГГц), 2,5 Гвыб/с (все другие модели) на аналоговых каналах
* Длина записи: 10 млн точек на всех каналах
* Анализатор спектра: 1 ГГц (стандартная поставка), 3 ГГц (опция)
* Генератор сигналов: сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
* Цифровой вольтметр: 4-разрядный для измерения ср. кв. значения перем. напряжения, пост. напряжения и ср. кв. значения пост. + перем. напряжения
* Частотомер для сигнала запуска: измерения частоты с разрешением 5 разрядов
* Автоматическое измерение характеристик электропитания
* Синхронизация и декодирование протоколов (опция): I2C, SPI, RS-232, RS-422, RS-485, UART, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC 429, I2S, LJ, RJ, TDM, USB 2.0
Дополнительные характеристики.
Осциллограф-анализатор спектра MDO34 3-BW-1000 также оснащен следующими дополнительными характеристиками:
* Упрощенная система управления и настройки
* Высокая точность и надежность измерений
* Возможность расширения функциональности с помощью опциональных модулей
* Компактный и портативный дизайн
* Высокая производительность и скорость измерений.
Характеристики
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№80245-20 до 23.12.2025 г. |
|
Количество каналов
? Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов. |
4 |
|
Частота дискретизации, МГц
|
5000 |
|
Полоса пропускания, МГц
|
1000 |
|
Тип осциллографа
|
Цифровой |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, HDMI |
|
Интерфейс с опциями
|
GPIB |
|
Дисплей
|
сенсорный, 29,5 см, 1920х1080 |
|
Объем памяти, кБ
|
10240 |
|
Разрядность (АЦП), бит
|
8 |
|
Сопротивление входа
|
1 МОм / 50 Ом |
|
Вес, кг
|
7.89 |
|
Страна производства
|
Китай |
