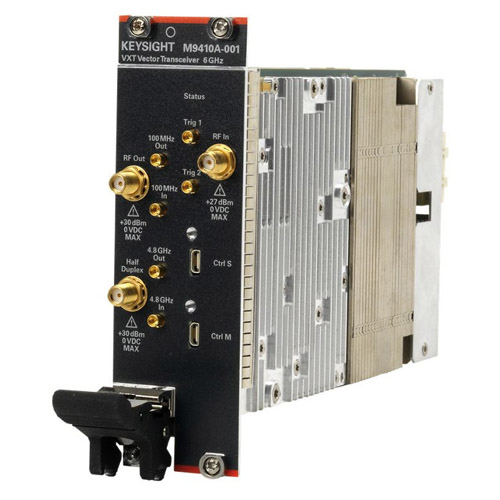

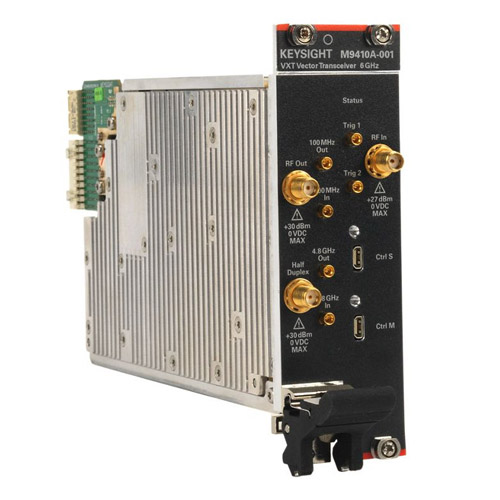

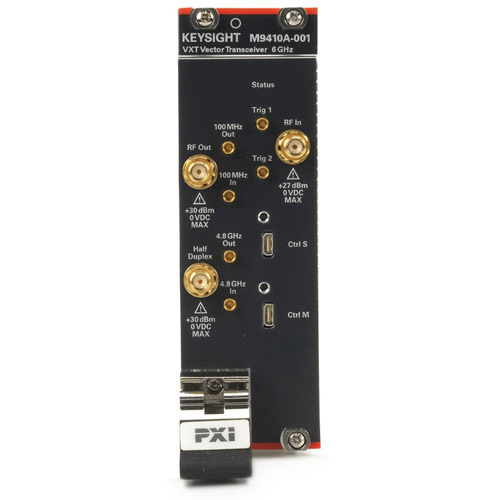

Keysight M9410A Векторный приемопередатчик VXT в формате PXI, полоса пропускания 300/600/1200 МГц

Keysight M9410A Векторный приемопередатчик VXT в формате PXI, полоса пропускания 300/600/1200 МГц

Keysight M9410A Векторный приемопередатчик VXT (векторный приемопередатчик VXT) в формате PXI (расширение PCI для измерительных приборов) представляет собой передовое решение для тестирования беспроводных устройств, разработанное для удовлетворения самых требовательных потребностей в разработке и производстве современных систем связи. Этот приемопередатчик, созданный на основе многолетнего опыта Keysight Technologies в области радиочастотных технологий, обеспечивает исключительную производительность, гибкость и скорость, что делает его идеальным инструментом для широкого спектра применений, включая тестирование компонентов и устройств 5G, Wi-Fi 6E и других стандартов беспроводной связи.

Ключевые особенности и преимущества Keysight M9410A:

• Широкий диапазон частот: Keysight M9410A охватывает диапазон частот от 1 мегагерца (МГц) до 6 гигагерц (ГГц), что позволяет тестировать широкий спектр беспроводных устройств и систем.
• Высокая производительность: Благодаря передовой технологии цифровой обработки сигналов и высокоскоростному интерфейсу PXI, этот приемопередатчик обеспечивает высокую скорость тестирования, что критически важно для массового производства.
• Гибкость и масштабируемость: Модульная архитектура PXI позволяет легко масштабировать систему тестирования в соответствии с потребностями пользователя.
• Широкие возможности анализа сигналов: Keysight M9410A оснащен мощными функциями анализа сигналов, включая анализ амплитудной модуляции (АМ), частотной модуляции (ЧМ), фазовой модуляции (ФМ) и векторной модуляции, что позволяет проводить комплексное тестирование беспроводных устройств.
• Программируемость и автоматизация: Приемопередатчик может быть легко интегрирован в автоматизированные системы тестирования с помощью интерфейсов LAN (локальная вычислительная сеть) и PXI, что повышает эффективность и производительность.
• Надежность и долговечность: Keysight Technologies известен своим качеством и надежностью, и M9410A не является исключением. Этот приемопередатчик разработан для длительной и стабильной работы в самых требовательных условиях.
• Программное обеспечение: Приемопередатчик совместим с программным обеспечением Signal Studio, что упрощает разработку и тестирование сигналов.

Применение Keysight M9410A:

• Тестирование компонентов и устройств 5G
• Тестирование компонентов и устройств Wi-Fi 6E
• Разработка и производство беспроводных устройств
• Тестирование систем связи и навигации
• Калибровка и поверка радиочастотного оборудования

Технические характеристики Keysight M9410A

Наименование характеристики	Описание
Параметры пропускной способности:	300 МГц
	600 МГц
	1,2 ГГц
Размер памяти генератора базовой	256 MCa, 512 MCa
Средний уровень шума при 1 ГГц:	-163 дБм
Форм-фактор:	Настольный
Частота:	6 ГГц
Параметры частоты:	6 ГГц
Скорость переключения частоты:	50 мкс
Пропускная способность	1,2 ГГц
Гармоники на частоте 1 ГГц:	< -44 дБн
Макс. пропускная способность:	1,2 ГГц
Максимальная пропускная способность:	1,2 ГГц
Максимальная частота:	6 ГГц
Тип модуля:	Векторный
Негармоники на частоте 1 ГГц:	< -75 дБн
Выходная мощность при 1 ГГц:	-120 дБм до +20 дБм
Платформа:	PXIe
Слоты:	2
Тип:	Векторный
Память воспроизведения формы волны:	512 MCa

Опции Keysight M9410A

Наименование опции	Описание
M9410A-001	Векторный трансивер VXT PXIe, 6 ГГц
Частота
M9410A-F06	Диапазон от 380 МГц до 6 ГГц
Пропускная способность
M9410A-B3X	Полоса пропускания, 300 МГц
M9410A-B6X	Полоса пропускания, 600 МГц
M9410A-B12	Пропускная способность, 1.2 ГГц
Память
M9410A-M02	Память, 256 Мвыб
M9410A-M05	Память, 512 Мвыб
Производительность
M9410A-1EA	Высокая выходная мощность
M9410A-HDX	Полудуплексный порт
M9410A-EP6	Улучшенная производительность
MIMO-приложения
M9410A-MMO	Синхронизация времени для MIMO и ccEVM
Варианты калибровки
M9410A-UK6	Сертификат коммерческой калибровки с данными испытаний
Калибровка GPSA
M9410A-SAA	Калибровка для применения анализатора спектра
Аксессуары
Y1810A	Кабель, штекер MMPX - штекер SMB, 260 мм
Y1811A	Кабель, MMPX, штекер - MMPX, штекер, 200 мм
Y1812A	Кабель, штекер MMPX - штекер SMB, 500 мм
Y1813A	Кабель, штекер MMPX - штекер SMB, 1000 мм
Y1814A	Кабель, SMA-штекер - SMA-штекер, 1220 мм
Y1815A	Кабель, штекер MMPX - штекер BNC, 1500 мм
Y1818A	Кабель, MMPX, штекер, угловой, на SMA, гнездо, 500 мм
