Генераторы ВЧ сигналов АКИП-3214 обеспечивают высокую точность и стабильность сигнала благодаря модулю OCXO. Поддерживают амплитудную и импульсную модуляцию, генерацию импульсных последовательностей и управление измерителем мощности. Идеальны для научных исследований и производственных задач, с диапазоном частот от 100 кГц до 40 ГГц и фазовым шумом -135 дБн/Гц.
Генераторы ВЧ сигналов АКИП-3214: Высокоточное решение для научных и производственных задач
Генераторы радиочастотных сигналов серии АКИП-3214 представляют собой многофункциональные устройства, поддерживающие амплитудную и импульсную модуляцию, режим генератора импульсной последовательности, а также управление измерителем мощности. Основанные на аппаратном модуле опорного генератора OCXO, эти устройства обеспечивают высокую точность и стабильность выходного сигнала, что делает их незаменимыми в научно-исследовательских и производственных приложениях.
Основные характеристики:
- Диапазон частот ВЧ:
- 100 кГц … 13,6 ГГц (АКИП-3214/1)
- 100 кГц … 20 ГГц (АКИП-3214/2)
- 100 кГц … 40 ГГц (АКИП-3214/3)
- Разрешение по частоте: 0,01 Гц
- Диапазон частот НЧ генератора: 0,01 Гц … 1 МГц
- Погрешности установки частоты: ±1×10-7
- Выходной уровень: -130 дБм … +22 дБм
- Разрешение по амплитуде: 0,01 дБм
- Фазовый шум: < -135 дБн/Гц (несущая 1 ГГц, отстройка 20 кГц)
- Модуляция: AM, опция - ИМ
- Программная опция: генератор последовательностей (пачек) импульсов
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server)
Преимущества:
- Высокая чистота сигнала: Превосходный фазовый шум -135 дБн/Гц, низкий уровень субгармонических составляющих сигнала < -80 дБн и широкополосного шума -155 дБн обеспечивают точность и надежность измерений.
- Стабильность частоты и мощности: Идеально подходит для эмуляции LO, АЦП/ЦАП и тестирования компонентов.

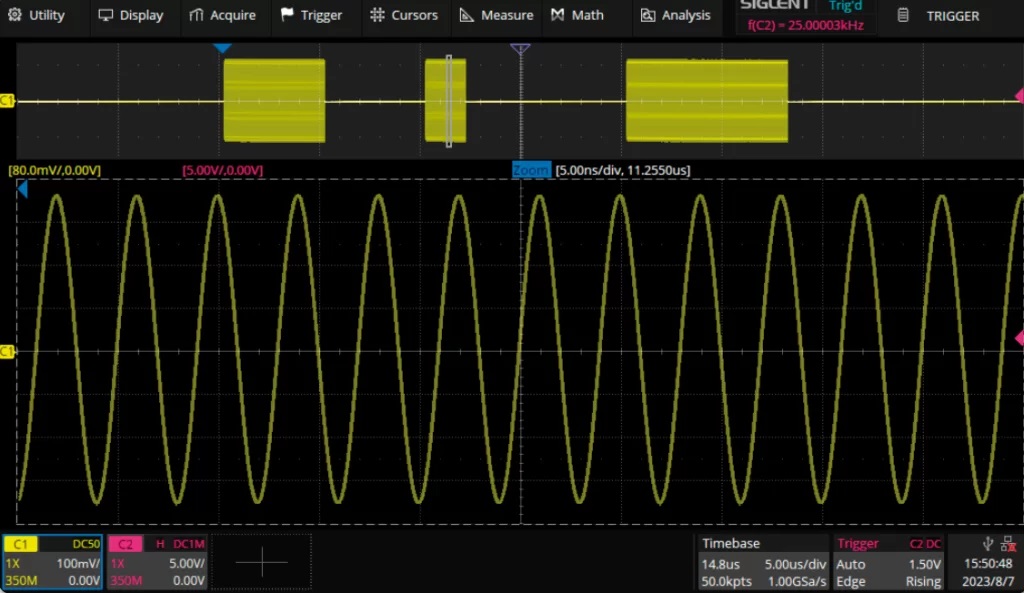

- Импульсная модуляция: Коэффициент включения/выключения более 80 дБ, время нарастания/спада менее 15 нс, что позволяет использовать АКИП-3214 в качестве источника сигнала импульсной модуляции или LO для моделирования различных радарных эхо-сигналов.

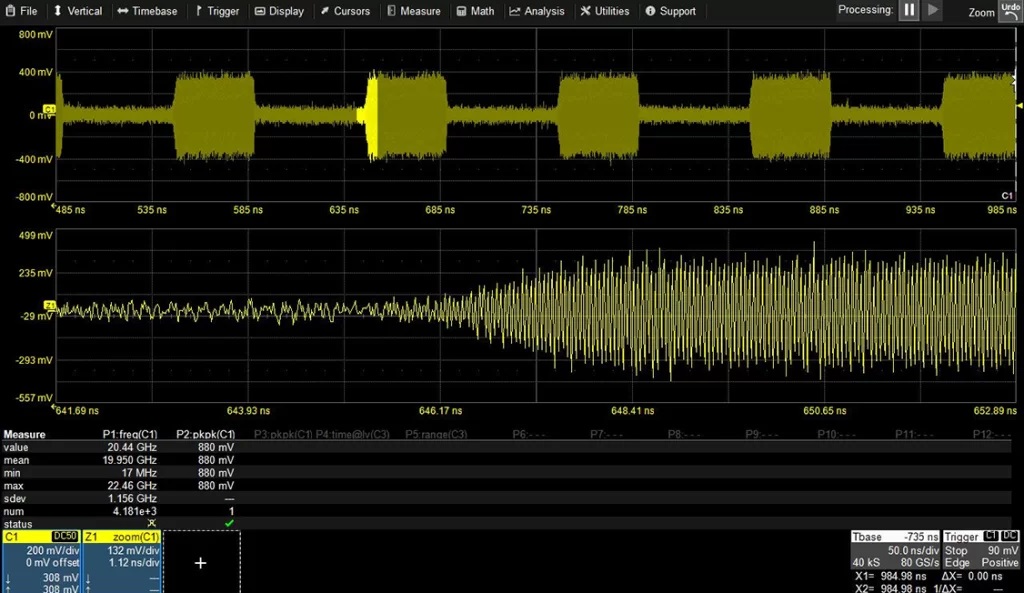

- Генератор пачек импульсов: Возможность создания пакетов импульсов с независимой установкой ширины импульса и паузы, длительностью импульсов от 20 нс до 300 с и до 2047 различных импульсов.
АКИП-3214 поддерживает несколько режимов работы, включая:
- Амплитудную модуляцию (AM)
- Импульсную модуляцию (ИМ)
- Генератор импульсной последовательности
- Управление измерителем мощности
Дополнительные возможности:
- Сенсорный ЖК-дисплей: Диагональ 12,7 см, разрешение 800*480.
- Возможность использования внешних USB измерителей мощности: Для контроля уровня выходного сигнала.

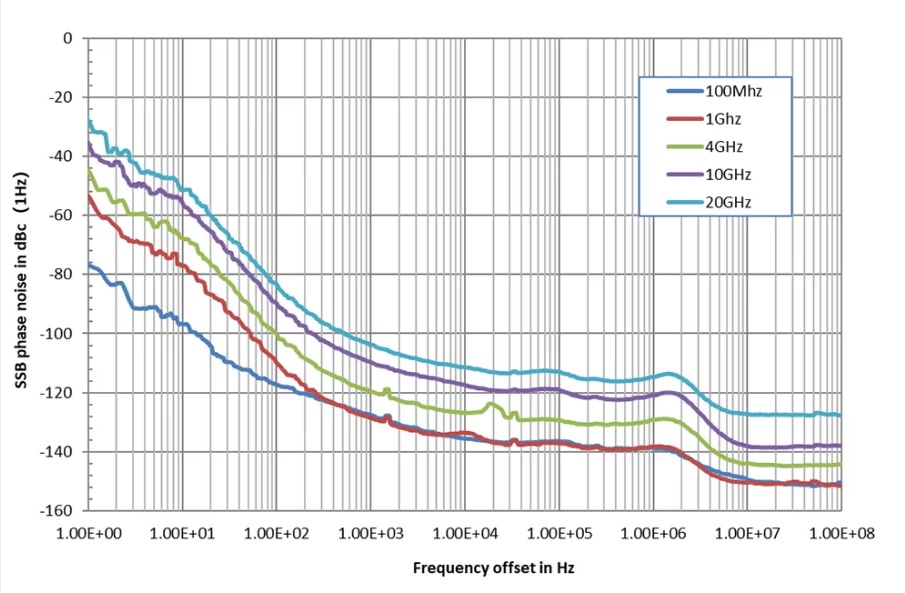

- Превосходный фазовый шум SSB: Обеспечивает высокую точность и стабильность сигнала.
АКИП-3214 — это комплексное решение, подкрепленное проверенной надежностью и стандартной 3-летней гарантией, а также предпродажной и послепродажной поддержкой. Этот генератор сигналов создан для обеспечения исключительной чистоты сигнала в широком диапазоне частот, что делает его незаменимым инструментом для профессионалов в области радиочастотных технологий.
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№92074-24 до 07.05.2029 г. |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
|
Нижняя частота, кГц
|
100 |
|
Верхняя частота, ГГц
|
40 |
|
Дисплей
|
TFT, сенсорный, 12,7 см, 800х480 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN |
|
Интерфейс с опциями
|
GPIB |
|
Страна производства
|
Китай |
|
Гарантия (лет)
|
1 |
