Anritsu MS46524B-020 Векторный анализатор цепей ShockLine от 50 кГц до 20 ГГц

Векторный анализатор цепей ShockLine MS46524B-020 - это высокопроизводительный 4-портовый векторный анализатор, предназначенный для тестирования и анализа пассивных многопортовых и дифференциальных устройств в диапазоне частот от 50 кГц до 20 ГГц.

Эта серия ShockLine MS46524B обеспечивает беспрецедентный уровень эффективности и производительности в многопортовых векторных анализаторах цепей, снижая стоимость тестирования и ускоряя вывод на рынок многочисленные тестовые приложения с частотой до 43,5 ГГц. К ним относятся определение характеристик и производство многопортовых мобильных сетевых устройств и оборудования для приложений 5G в диапазоне 28 ГГц и 39 ГГц, дифференциальные кабели, высокоскоростные соединения для передачи данных и компоненты системной интеграции.

Серия ShockLine MS46524B с опциями 10, 20 или 43 привносит в это семейство возможности радиочастотного и микроволнового диапазона. Эти варианты частот в сочетании с мощным программным обеспечением Shockline обеспечивают экономичное решение для самых сложных испытаний пассивных устройств.

Для приложений, требующих анализа во временной области, доступны опции 2 и 22. Вариант 2 позволяет ShockLine MS46524B обеспечивать дифференциальный и смешанный режим работы в полосе пропускания в реальном времени и функцию нижних частот во временной области. Временная область нижних частот обеспечивает отображение, подобное TDR, с возможностью отображения реального импеданса в зависимости от расстояния или времени. Опция 22 оснащает ShockLine MS46524B инструментами обеспечения целостности сигнала (SI) на основе файлов для отладки проблем с многопортовыми SI и проверки моделей схем.

Модель векторного анализатора цепей MS46524B с частотой 8,5 ГГц имеет дополнительный тройник смещения (опция 61), который позволяет пользователю подавать постоянный ток на устройства смещения во время тестирования.

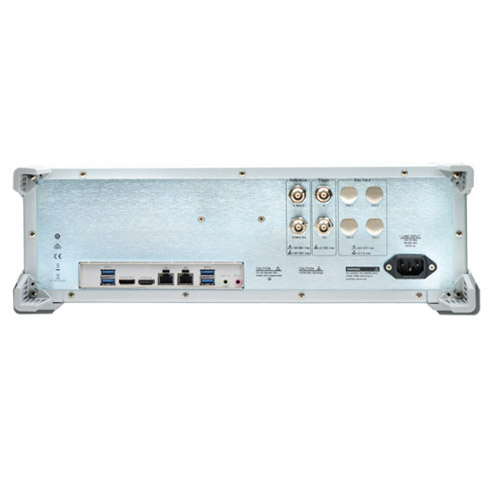

Серия ShockLine MS46524B поставляется в корпусе высотой 3U и использует тот же графический интерфейс, программное обеспечение, синтаксис команд, драйверы и среды программирования, что и остальная часть семейства ShockLine.

Основные характеристики серии Anritsu MS46524B:

* Заявленная производительность до 43,5 ГГц с портами Extended K™
* Простое тестирование целостности сигнала пассивных многопортовых и дифференциальных устройств
* Расширенная опция временной области предоставляет инструменты для анализа целостности сигнала
* Широкий динамический диапазон позволяет измерять артефакты с очень низким уровнем отражения
* Отличная скорректированная направленность минимизирует погрешность измерения
* Устройство автоматической калибровки SmartCal™ сокращает время калибровки и настройки
* Временной интервал с опцией временного стробирования позволяет выполнять измерения, подобные TDR
* Современный интерфейс LAN для дистанционного управления работает быстрее, чем GPIB
* Общий графический интерфейс и интерфейс SCPI в семействе ShockLine
* Компактное шасси высотой 3U позволяет эффективно использовать пространство стойки
* Опция тройника смещения упрощает настройку испытаний, когда проверяемому устройству требуется смещение постоянного тока
* Программное обеспечение Universal Fixture Extraction (UFX) предоставляет расширенные инструменты извлечения тестовых приспособлений.
